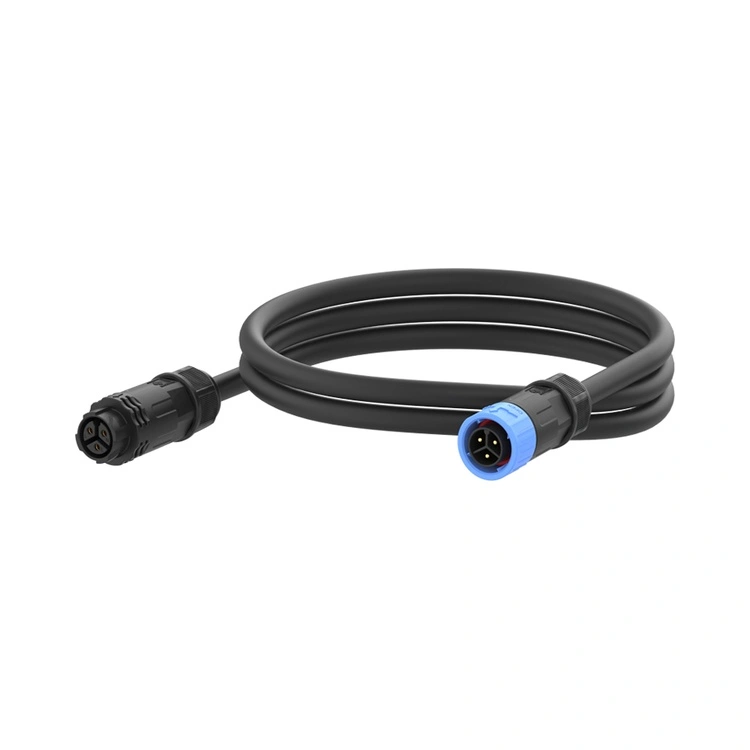

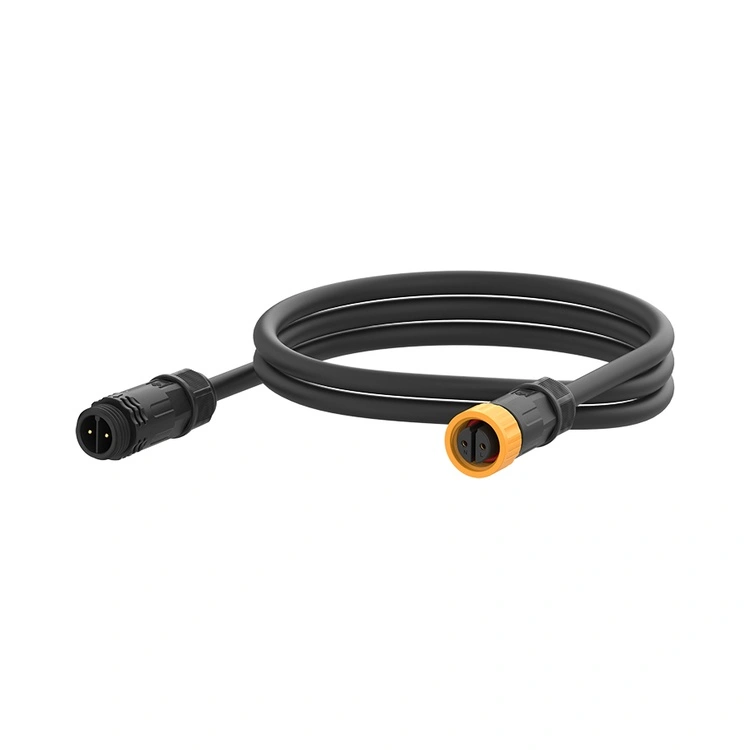

الموصل المقاوم للماء من سلسلة M16 هو وصلة صناعية متوسطة المدى من ريونيون، مصممة لسد الفجوة بين موصلات M12 المدمجة وموصلات الطاقة M20/M25 الأكبر حجمًا. معتمد وفقًا لمعايير الختم IP67/IP68، يجمع هذا الموصل الدائري الملولب بين واجهة قوية مقاس 16 مم مع حماية البيئة المناسبة لبيئات الغسيل والمنشآت الخارجية والمعدات الصناعية ذات متطلبات الطاقة المعتدلة.

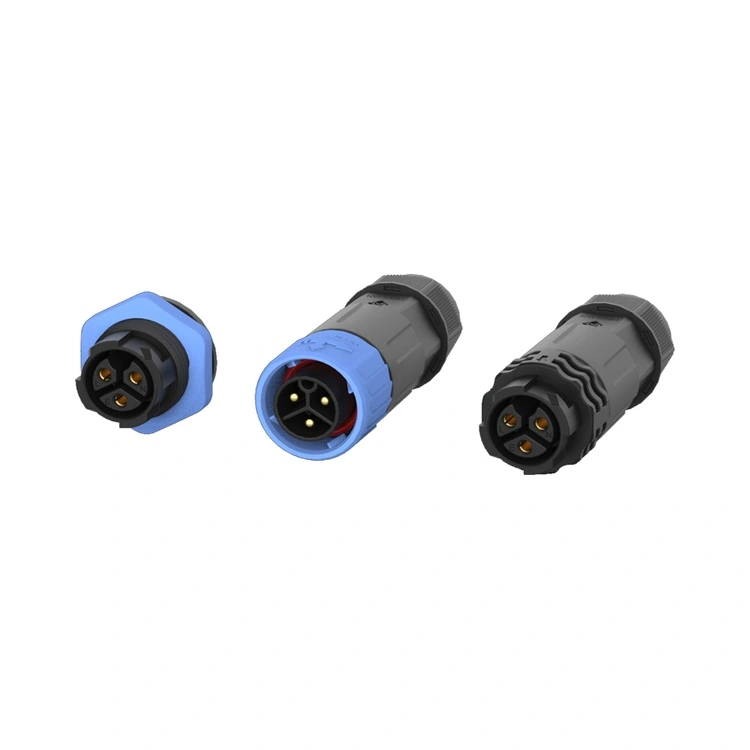

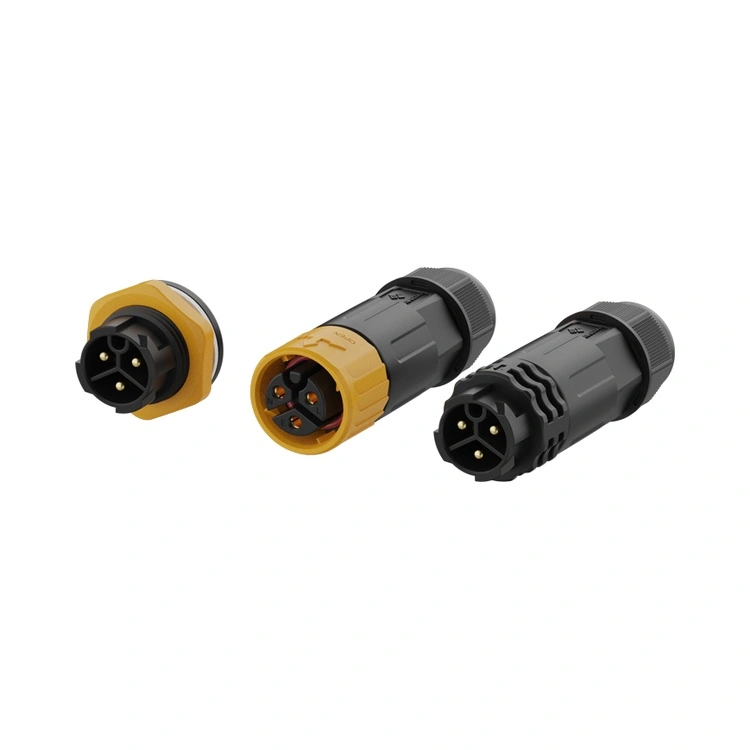

يتم تصنيع نقاط الاتصال من النحاس مع طلاء ذهبي انتقائي، مما يحافظ على مقاومة الاتصال المنخفضة والثابتة على مدى مئات دورات التزاوج. تقوم شركة Reunion بتصنيع سلسلة M16 من خلال عملية متكاملة رأسيًا - بدءًا من التصنيع الدقيق وحتى التجميع الآلي والاختبار الكهربائي بنسبة 100%. تتوفر سلسلة M16 في إصدارات مثبتة على اللوحة أو مثبتة على الكابل، مع نهايات لحام أو PCB، وتتكيف مع تصميمات المعدات المتنوعة. بالنسبة للمهندسين الذين يحتاجون إلى موصل يوفر سعة تيار أكبر من M12 ولكن في عامل شكل لا يزال مضغوطًا، يوفر هذا الموصل حلاً موثوقًا ومحكمًا للتوصيل البيني.
| ميزة | فائدة |
| IP67/IP68 الختم البيئي | يقاوم الغبار والغمر المؤقت والغمر الممتد، وهو ما يمكن الاعتماد عليه في التركيبات الخارجية والبحرية. |
| تكوينات من 2 إلى 8 دبابيس | يدعم توصيلات الطاقة البسيطة وتطبيقات إشارات الطاقة المتعددة والإشارات الهجينة. |
| خيار هجين 2+4 دبوس | يجمع بين الطاقة (2 دبابيس، 10 أمبير) والإشارة (4 دبابيس، 3 أمبير) في موصل واحد - مما يقلل من عدد الكابلات ومساحة اللوحة. |
| التقييمات الحالية تصل إلى 15A | يتعامل مع أحمال الطاقة المعتدلة - مناسب للمحركات والمشغلات وإضاءة LED. |
| آلية قفل الخيوط | التزاوج المقاوم للاهتزاز - يمنع الارتخاء من حركة الآلات والتدوير الحراري. |
| اتصالات نحاسية مطلية بالذهب | مقاومة اتصال منخفضة (≥3mΩ) وحماية من التآكل - تحافظ على الأداء في البيئات الرطبة. |
| ارتفاع درجة الحرارة PA66 الإسكان | -40 درجة مئوية إلى +105 درجة مئوية - يغطي درجات الحرارة القصوى الصناعية والخارجية. |
| المعلمة | 2 دبوس | 3 دبوس | 4 دبوس | 5 دبوس | 6 دبوس | 7 دبوس | 8 دبوس | 2+4-دبوس |
| تصنيف الجهد | 250 فولت | 250 فولت | 250 فولت | 250 فولت | 125 فولت | 50 فولت | 50 فولت | 250 فولت + 50 فولت |
| التقييم الحالي | 15 أ | 15 أ | 10 أ | 10 أ | 5 أ | 5 أ | 5 أ | 10 أ + 3 أ |
| قسم الأسلاك | 0.75-1.5 ملم² | 0.75-1.5 ملم² | 0.5-1.0 ملم² | 0.5-1.0 ملم² | 0.25-0.5 ملم² | 0.25-0.5 ملم² | 0.25-0.5 ملم² | 1.5/0.5 ملم² |
درجة حرارة التشغيل: -40 درجة مئوية ~ +105 درجة مئوية
تصنيف الحماية: IP67 / IP68 (متزاوج)
مادة الغلاف: لدن بالحرارة يتحمل درجات الحرارة العالية
مادة الاتصال: سبائك النحاس المطلية بالذهب
مقاومة الاتصال: ≥3mΩ
دورات التزاوج: ≥500
تصنيف القابلية للاشتعال: UL 94 V-0
جميع المواد متوافقة مع RoHS
| وجه | سلسلة ريونيون M16 | ماركات M16 الأوروبية المتميزة | منخفضة التكلفة بدون علامة تجارية M16 |
| سعر | التسعير المناسب للحجم | 3-4× أعلى | أرخص مقدما |
| تصنيف الختم | IP67/IP68 – قياسي | IP67 نموذجي | ادعاءات لم يتم التحقق منها |
| التقييم الحالي | ما يصل إلى 15A | ما يصل إلى 15A نموذجي | عامل |
| خيارات الدبوس | 2 ~ 8 دبابيس بالإضافة إلى الهجين 2 + 4 دبابيس | نطاق محدود | اختيار غير مكتمل |
| اختبار كهربائي 100% | كل وحدة | على أساس العينة | عشوائية أو لا شيء |
| إمكانية التتبع | يمكن تتبع نظام تخطيط موارد المؤسسات (ERP) من الراتينج إلى الموصل النهائي | نعم | لا أحد |
| مهلة | 10-17 يوما | 4-8 أسابيع | لا يمكن التنبؤ به |
| التخصيص موك | منخفض (100 قطعة) | عالية (500+) | غير معروض |
| الدعم الفني | استجابة على مدار 24 ساعة من فريق هندسي مكون من 10 أشخاص | جيد ولكن أبطأ | محدود |
| شهادات الأيزو | 9001، 14001، 13485 | عادة 9001 | عادة لا شيء |
| شهادة | نِطَاق |
| الأيزو 9001:2015 | إدارة الجودة - التصميم والإنتاج وخدمة ما بعد البيع. |
| الأيزو 14001:2015 | الإدارة البيئية - التحقق من الحد من النفايات والممارسات المستدامة. |
| آيزو 13485:2016 | إدارة جودة الأجهزة الطبية - ينطبق على M16 المستخدم في معدات التشخيص أو المراقبة. |
| معترف بها من قبل UL | شهادة السلامة على مستوى المكونات لأسواق أمريكا الشمالية. |
| بنفايات | تقييد المواد الخطرة - الامتثال لتوجيهات الاتحاد الأوروبي. |
يعمل خط إنتاج M16 الخاص بشركة Reunion تحت ضوابط عملية صارمة. يتم التحقق من الختم IP67/IP68 في كل دفعة إنتاج من خلال اختبار الغمر الفعلي. يتم الاحتفاظ بسجلات الاختبار وشهادات المواد وتقارير الفحص لكل دفعة، مما يدعم عمليات تدقيق الجودة ومتطلبات وثائق العملاء.

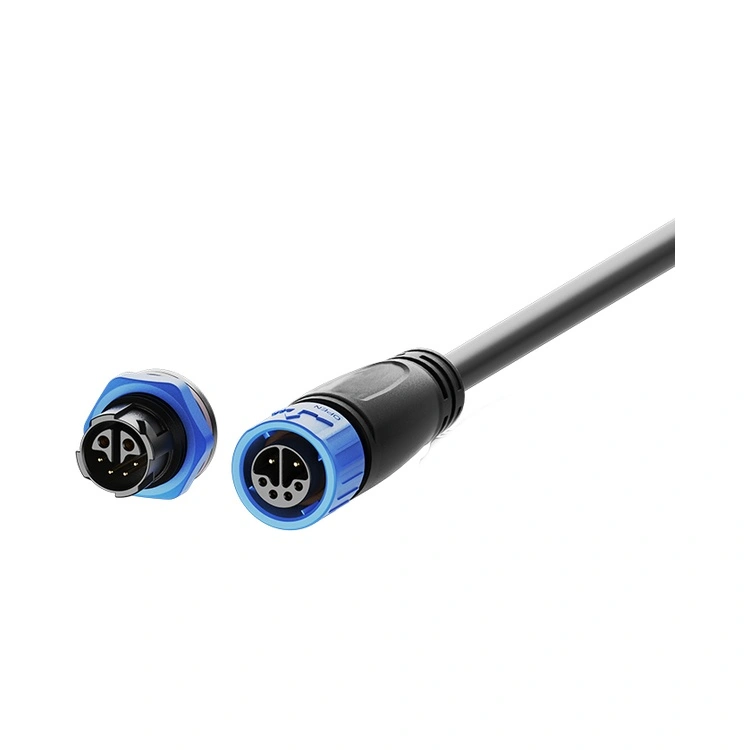

يجمع التكوين الهجين 2+4 بين وحدتي اتصال للطاقة (بتصنيف 10 أمبير، 250 فولت) وأربعة جهات اتصال للإشارة (بتصنيف 3 أمبير، 50 فولت) في مبيت موصل واحد. يوفر هذا التصميم مزايا كبيرة:
تقليل عدد الكابلات - بدلاً من تشغيل كابلات طاقة وكابلات إشارة منفصلة، فإن كابل واحد يحمل كليهما.
يوفر مساحة اللوحة - قطعة واحدة من اللوحة تحل محل اثنتين.
تبسيط عملية التثبيت - موصل واحد للتزاوج بدلاً من اثنين.
تشمل التطبيقات النموذجية محركات المحركات (الطاقة + ردود فعل التشفير)، ومصابيح LED (الطاقة + التحكم DALI)، وأجهزة الاستشعار الصناعية التي تتطلب كلاً من الطاقة والبيانات. إذا كان جهازك يتطلب طاقة أكبر من 4 أمبير ويحمل أيضًا إشارات الجهد المنخفض، فغالبًا ما يكون الهجين 2+4 هو الحل الأكثر كفاءة.
يتوفر كلا التصنيفين على نفس تصميم الموصل، ولكن الفرق العملي هو:
IP67 - محمي ضد الغمر المؤقت (1 متر لمدة 30 دقيقة). مناسبة لمعظم التطبيقات الخارجية والغسيل.
IP68 - محمي ضد الغمر المستمر (العمق والمدة التي يحددها العميل). مناسبة للمنشآت البحرية وأجهزة الاستشعار المغمورة والمعرضة للفيضانات.
معيار M16 من Reunion حاصل على تصنيف IP67. بالنسبة إلى IP68، نستخدم مواد حلقية محسنة وقولبة زائدة اختيارية. حدد عمق الغمر المتوقع ومدته (على سبيل المثال، "IP68، 2 متر لمدة 24 ساعة") وسيقوم فريقنا الهندسي بالتأكد من الملاءمة.
لتحقيق الختم IP67 والحفاظ عليه، توصي Reunion بما يلي:
عزم الدوران المتزاوج - أحكم ربط صامولة التوصيل يدويًا حتى تلامس الحلقة الدائرية سطح اللوحة، ثم قم بتطبيق عزم دوران إضافي يبلغ 0.6-0.8 نيوتن متر باستخدام مفتاح عزم الدوران. لا تتجاوز 1.0Nm.
فحص الحلقة الدائرية - استبدل الحلقة الدائرية في حالة ظهور تشوه أو تشقق أو تصلب.
جدول الاستبدال - سنويًا لتطبيقات الغسيل اليومية؛ كل 2-3 سنوات للبيئات الصناعية القياسية.
نصف قطر انحناء الكابل - حافظ على الحد الأدنى لقطر الكابل بمقدار 5× عند مدخل الموصل.
الاتجاه - بالنسبة للتطبيقات الخارجية/المنخفضة، قم بتوجيه مخرج الكابل لأسفل.
