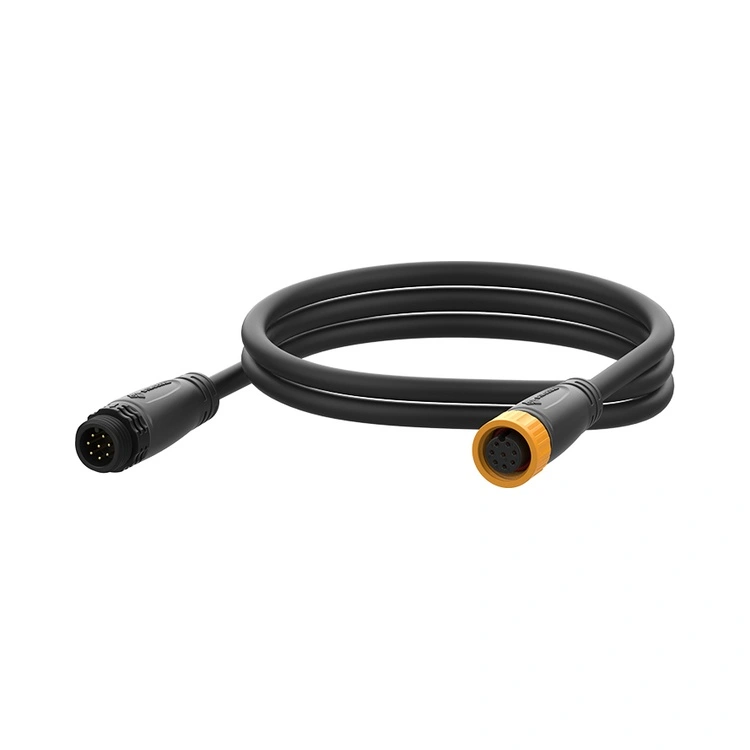

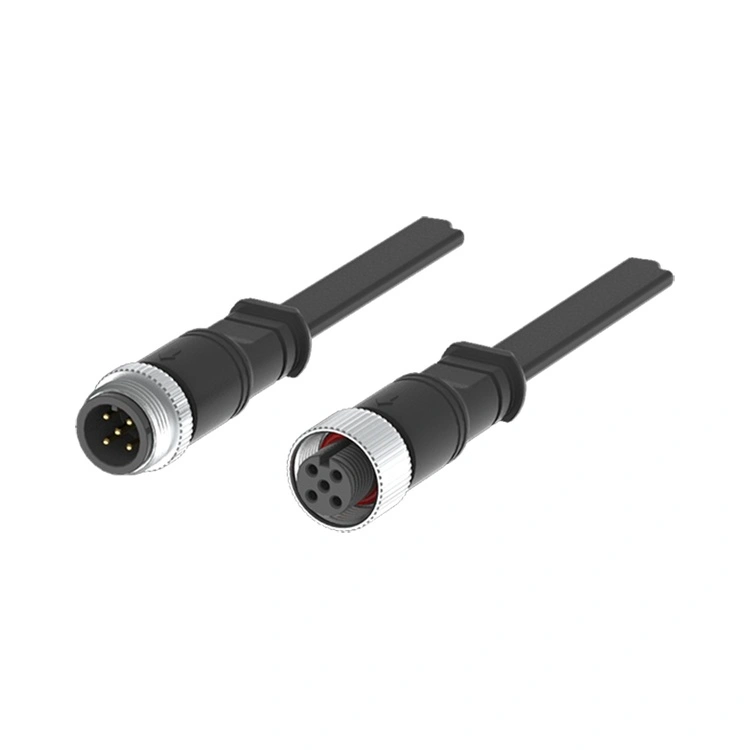

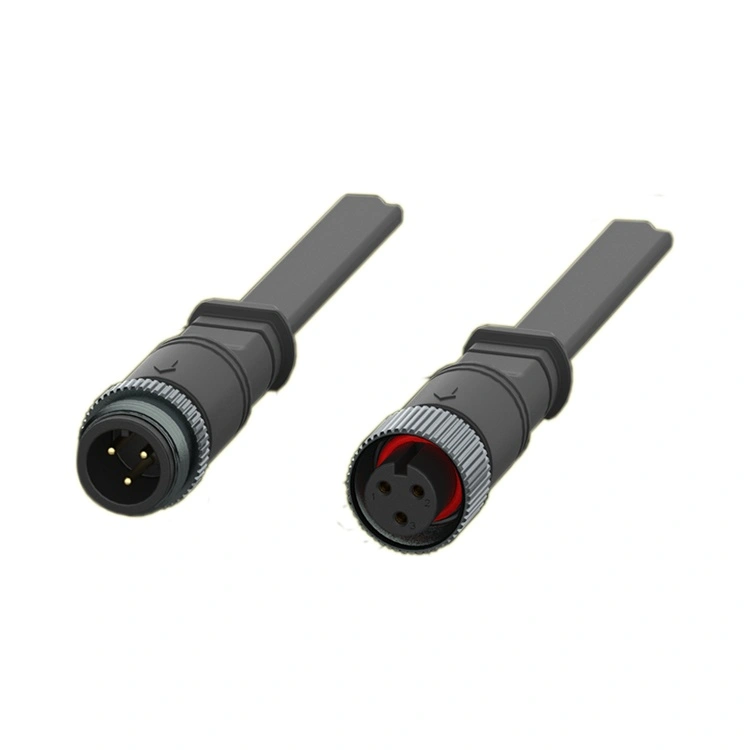

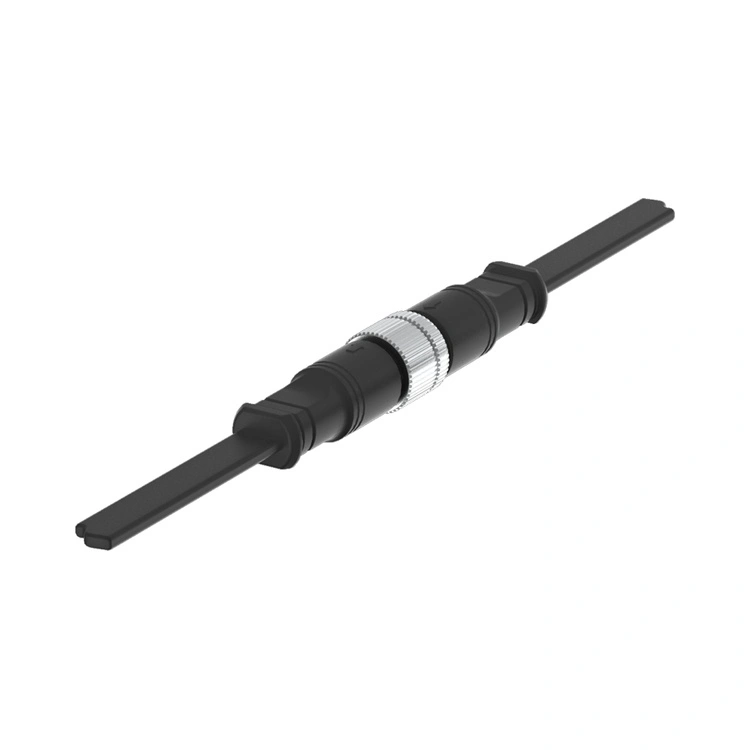

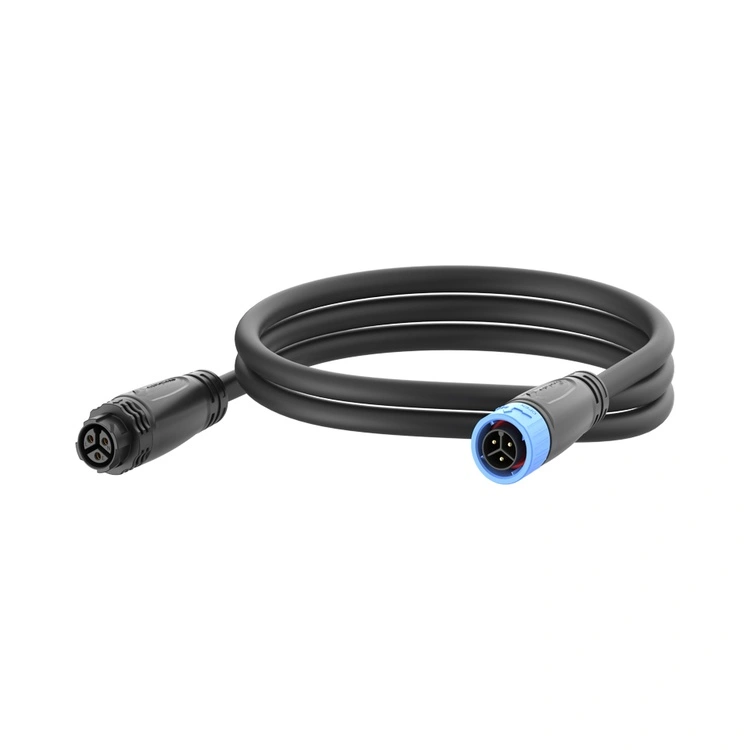

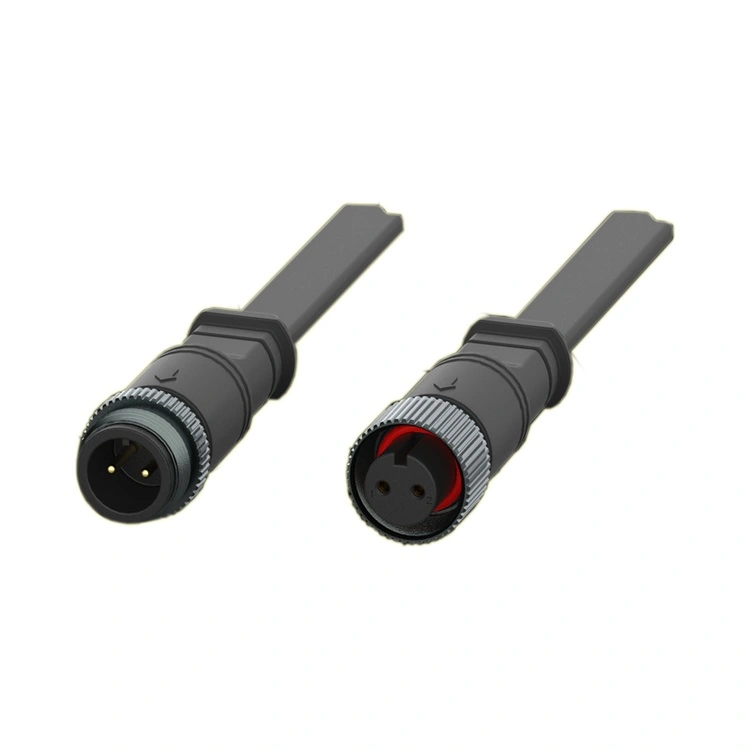

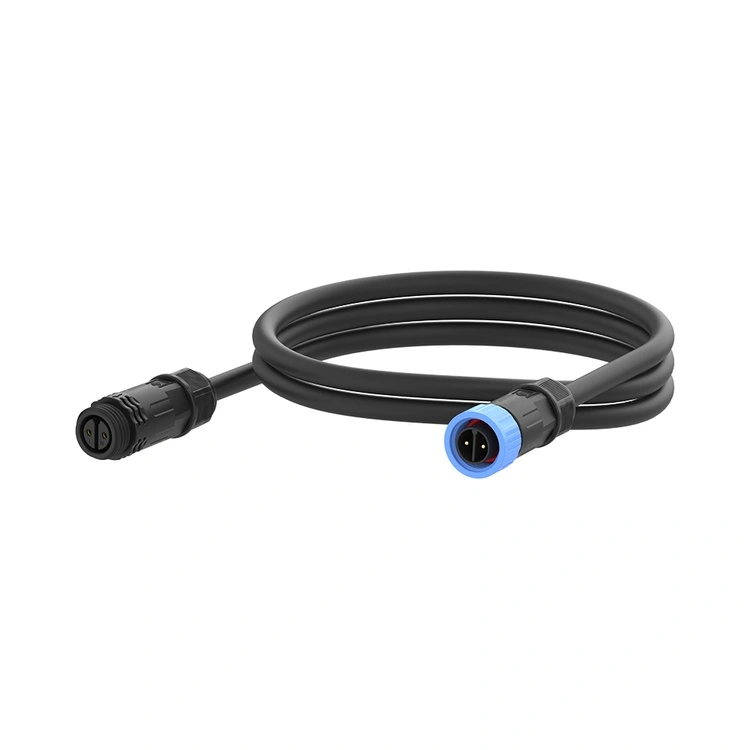

إن موصل الإضاءة LED من سلسلة M16 هو رابط Reunion المتخصص لأنظمة الإضاءة LED الذكية - بدءًا من مصابيح الشوارع مع التحكم في التعتيم إلى الإضاءة المعمارية مع إمكانيات تغيير الألوان. يجمع هذا الموصل الدائري الملولب بين واجهة قوية مقاس 16 مم وختم IP67/IP68، مما يجعله مناسبًا للتركيبات الخارجية حيث تكون سلامة الطاقة والإشارة ضرورية.
متوفرة في تكوينات من 2 إلى 8 سنون، بما في ذلك الإصدار الهجين الرئيسي 2+4 سنون (2 دبابيس طاقة + 4 دبابيس إشارة)، تدعم سلسلة M16 كلا من توصيل الطاقة عالية التيار (حتى 15 أمبير) وإشارات التحكم ذات الجهد المنخفض (DALI، DMX، 0-10 فولت يعتم، أو RS-485) داخل موصل مدمج واحد.
تم تصنيع الهيكل من البلاستيك الحراري عالي الحرارة مع مقاومة ممتازة للطقس، بينما يتم تصنيع نقاط الاتصال من النحاس مع طلاء ذهبي انتقائي لضمان مقاومة اتصال منخفضة ومستقرة. تقوم شركة Reunion بتصنيع سلسلة M16 من خلال عملية متكاملة رأسيًا - بدءًا من التصنيع الدقيق وقولبة الحقن وحتى التجميع الآلي والاختبار الكهربائي بنسبة 100%.
تتوفر سلسلة M16 في إصدارات مثبتة على اللوحة أو مثبتة على الكابل مع نهايات لحام أو PCB، وتتكيف مع تصميمات وحدات الإنارة المتنوعة. بالنسبة للمهندسين الذين يصممون أنظمة الإضاءة المتصلة للمدن الذكية أو الأنفاق أو الملاعب الرياضية، يوفر هذا الموصل اتصالاً موثوقًا ومحكمًا ضد الطقس مما يقلل من عدد الكابلات ويبسط عملية التثبيت.
| ميزة | فائدة |
| IP67/IP68 الختم البيئي | يقاوم الغبار والأمطار والغمر المؤقت - ويمكن الاعتماد عليه في مصابيح الشوارع الخارجية وإضاءة الأنفاق والملاعب الرياضية. |
| تكوين هجين 2+4 دبوس | يجمع بين 2 دبابيس طاقة (10 أمبير) و4 دبابيس إشارة (3 أمبير) في موصل واحد - مما يقلل من عدد الكابلات ويبسط أسلاك الإنارة. |
| تصنيفات الطاقة تصل إلى 15A | يتعامل مع أحمال LED عالية الطاقة - مناسبة لأضواء الشوارع والأضواء الكاشفة وإضاءة الملاعب. |
| تصميم صديق للإشارة | اتصالات الطاقة والإشارة المنفصلة تمنع التداخل |
| آلية قفل الخيوط | التزاوج المقاوم للاهتزاز - يمنع الارتخاء الناتج عن الرياح واهتزاز حركة المرور والتدوير الحراري. |
| اتصالات نحاسية مطلية بالذهب | مقاومة اتصال منخفضة (≥3mΩ) وحماية من التآكل - تحافظ على أداء ثابت لمحرك LED وإشارة التحكم. |
| -40 درجة مئوية إلى +105 درجة مئوية | يغطي نطاق درجات الحرارة الواسع الظروف الخارجية القاسية — بدءًا من فصول الشتاء القطبية الشمالية وحتى فصول الصيف الصحراوية. |
| خيارات متعددة الدبابيس (2-8 دبابيس) | يدعم وحدات الإنارة البسيطة التي تعمل بالطاقة فقط والتركيبات المعقدة متعددة القنوات لتغيير الألوان. |
| المعلمة | 2 دبوس | 3 دبوس | 4 دبوس | 5 دبوس | 6 دبوس | 7 دبوس | 8 دبوس | 2+4-دبوس |
| تصنيف الجهد | 250 فولت | 250 فولت | 250 فولت | 250 فولت | 125 فولت | 50 فولت | 50 فولت | 250 فولت + 50 فولت |
| التقييم الحالي | 15 أ | 15 أ | 10 أ | 10 أ | 5 أ | 5 أ | 5 أ | 10 أ + 3 أ |
| قسم الأسلاك | 0.75-1.5 ملم² | 0.75-1.5 ملم² | 0.5-1.0 ملم² | 0.5-1.0 ملم² | 0.25-0.5 ملم² | 0.25-0.5 ملم² | 0.25-0.5 ملم² | 1.5/0.5 ملم² |
درجة حرارة التشغيل:-40 درجة مئوية ~ +105 درجة مئوية
تصنيف الحماية:IP67 / IP68 (متزاوج)
مواد الإسكان:لدن بالحرارة العالية
مواد الاتصال:سبائك النحاس المطلية بالذهب
مقاومة الاتصال:≥3mΩ
دورات التزاوج:≥500
تصنيف القابلية للاشتعال:يو ال 94 فولت-0
جميع المواد متوافقة مع RoHS
إنارة الشوارع الذكية– أنظمة التعتيم والمراقبة المركزية مع التحكم DALI أو 0-10 فولت.
إضاءة الأنفاق– وحدات إنارة عالية الطاقة مع خاصية التعتيم والإبلاغ عن الأعطال.
الإضاءة المعمارية والواجهات- أنظمة RGB وأنظمة بيضاء قابلة للضبط تتطلب التحكم في DMX.
إضاءة الملاعب والرياضة– أضواء كاشفة عالية الطاقة مع إمكانية التعتيم والتحكم في الموقع.
الإضاءة الصناعية عالية الخليج– إضاءة المستودعات والمصانع بتقنية استشعار الحركة وحصاد ضوء النهار.
الإضاءة البحرية والبحرية– التركيبات المقاومة للتآكل للسفن والمنصات البحرية.
الإضاءة بالطاقة الشمسية– أنظمة خارج الشبكة مع إدارة البطارية والتعتيم.
قامت هيئة النقل البري في سنغافورة بتحديث 25000 مصباح شوارع إلى مصابيح LED ذكية مع تعتيم مركزي والإبلاغ عن الأخطاء عبر بروتوكول DALI. يتطلب المشروع موصلات قادرة على حمل إشارات الطاقة والتحكم DALI في كابل واحد، مما يقلل من تعقيد التثبيت وتكلفة الكابل. زودت Reunion سلسلة M16 بتكوين هجين 2+4 (2 دبابيس طاقة لمشغل LED، 4 دبابيس إشارة لـ DALI)، وختم IP67، وأحزمة كابل PUR مجمعة مسبقًا.تم تسليم أكثر من 25.000 موصل عبر المشروع. بعد عامين من التشغيل في المناخ الاستوائي في سنغافورة (الرطوبة العالية والأمطار الغزيرة)، أفاد المشروعمعدل فشل الموصل 0.01%. ونسب العميل الفضل إلى التصميم الهجين 2+4 لتمكين تركيب كابل واحد، مما يقلل وقت الأسلاك بنسبة 35% مقارنة بتركيبات الطاقة/الإشارة المنفصلة السابقة.
| شهادة | نِطَاق |
| الأيزو 9001:2015 | إدارة الجودة - التصميم والإنتاج وخدمة ما بعد البيع. |
| الأيزو 14001:2015 | الإدارة البيئية - التحقق من الحد من النفايات والممارسات المستدامة. |
| آيزو 13485:2016 | إدارة جودة الأجهزة الطبية - ينطبق على M16 المستخدم في معدات التشخيص أو المراقبة. |
| معترف بها من قبل UL | شهادة السلامة على مستوى المكونات لأسواق أمريكا الشمالية. |
| بنفايات | تقييد المواد الخطرة - الامتثال لتوجيهات الاتحاد الأوروبي. |
يعمل خط إنتاج موصل M16 LED الخاص بشركة Reunion تحت ضوابط عملية صارمة. يتم التحقق من ختم IP67 في كل دفعة إنتاج من خلال اختبار الغمر الفعلي. يتم الاحتفاظ بسجلات الاختبار وشهادات المواد وتقارير الفحص لكل دفعة، مما يدعم عمليات تدقيق الجودة ومتطلبات وثائق العملاء.
يعتبر التكوين الهجين 2+4 ذو قيمة خاصة بالنسبة لهأنظمة الإضاءة الذكية LED حيث تكون إشارات الطاقة والتحكم مطلوبة:
2 دبابيس الطاقة توفير تيار عالي (10A) عند 250 فولت لمحرك LED.
4 دبابيس إشارة تحمل إشارات التحكم ذات الجهد المنخفض (على سبيل المثال، DALI، DMX، 0-10V يعتم، أو بيانات RS-485).
من خلال الجمع بين كليهما في موصل واحد، يمكنك التخلص من الحاجة إلى كابلات طاقة وإشارة منفصلة - مما يقلل من وقت التثبيت وتكلفة الكابل ومساحة اللوحة. وهذا أمر مهم بشكل خاص لإضاءة الشوارع الذكية، حيث غالبًا ما تكون وحدات الإنارة متباعدة، كما أن تشغيل كابل هجين واحد أكثر فعالية من حيث التكلفة بشكل ملحوظ من تشغيل كابلات طاقة وتحكم منفصلة.
نعم، يوفر التكوين الهجين 2+44 اتصالات إشارة مستقلة، مما يسمح بحمل بروتوكولات متعددة في نفس الموصل. على سبيل المثال:
دالي يتطلب 2 أسلاك (بيانات + أرضي).
دمكس(RS-485) يتطلب 3 أسلاك (بيانات+، بيانات-، أرضي).
يعتم 0-10 فولت يتطلب سلكين (خافت + أرضي).
مع 4 دبابيس إشارة، يمكنك دعم DALI (2 دبابيس) + قناة تحكم إضافية واحدة، أو تنفيذ DMX كامل (3 دبابيس) + قطعة احتياطية واحدة. بالنسبة للتطبيقات التي تتطلب المزيد من خطوط الإشارة (على سبيل المثال، التحكم في اللون الأبيض القابل للضبط + RGB)، نوصي باستخدام التكوينات ذات 5 أو 6 أو 8 سنون. يمكن لفريقنا الهندسي مساعدتك في تحديد تكوين الدبوس الأمثل لمتطلبات البروتوكول المحددة الخاصة بك.
لتحقيق الختم IP67/IP68 والحفاظ عليه في تركيبات LED الخارجية، توصي Reunion بما يلي:
عزم الدوران التزاوج- أحكم ربط صامولة التوصيل يدويًا حتى تلامس الحلقة الدائرية سطح اللوحة، ثم قم بتطبيق عزم دوران إضافي0.6-0.8 نيوتن مترباستخدام مفتاح عزم الدوران. لا تتجاوز 1.0Nm.
التفتيش يا الدائري- استبدل الحلقة الدائرية في حالة ظهور تشوه أو تشقق أو تصلب.
جدول الاستبدال- بالنسبة لتركيبات LED الخارجية (الدورة الحرارية اليومية، التعرض للأشعة فوق البنفسجية، المطر)، استبدل الحلقات الدائرية كل 2-3 سنوات كجزء من الصيانة الوقائية.
نصف قطر انحناء الكابل– الحفاظ على الحد الأدنى من نصف قطر الانحناء5 × قطر الكابل عند مدخل الموصل لمنع الضغط على ختم الكابل.
اتجاه الكابل- بالنسبة للتركيبات الخارجية، قم بتوجيه مخرج الكابل إلى الأسفل لمنع تجمع المياه بالقرب من واجهة الختم.
تنظيف– قم بتنظيف الأجزاء الخارجية للموصل بمنظف معتدل وماء قبل إعادة التوصيل لمنع الحطام من إتلاف الختم.
