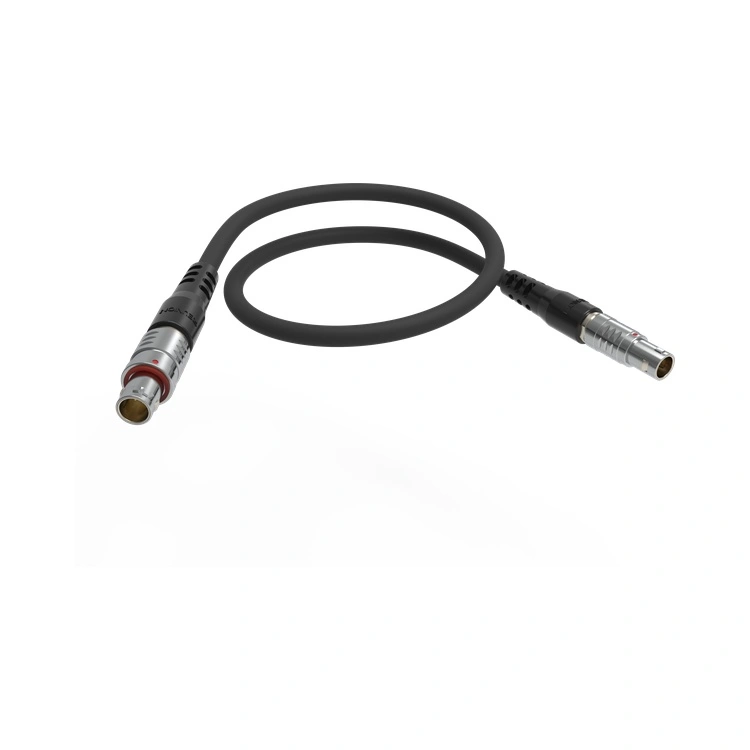

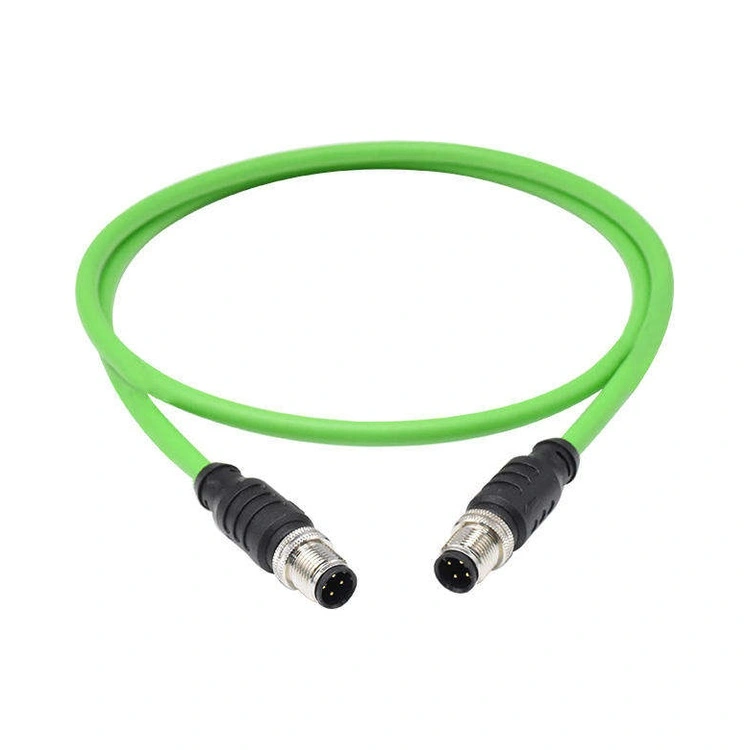

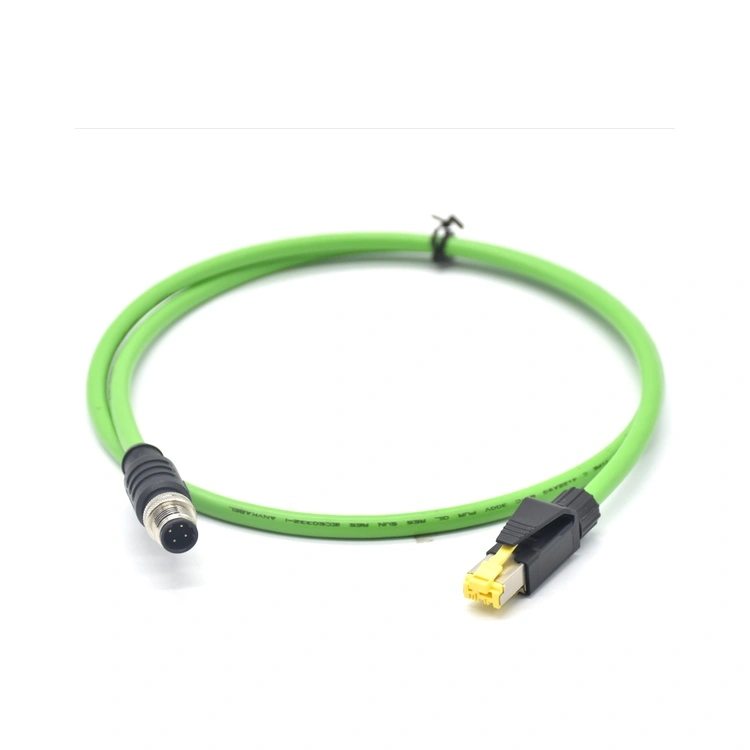

تقوم شركة Reunion بتصنيع مجموعة كابلات الروبوت في منشآت حاصلة على شهادة ISO 9001 مع إمكانية التتبع الكاملة، باستخدام معدات معالجة الأسلاك الآلية والقولبة الزائدة الدقيقة لضمان الجودة المتسقة. تتوفر التجميعات مع مجموعة واسعة من خيارات الموصلات - بما في ذلك موصلات الدفع والسحب المعدنية، وموصلات سلسلة M8/M12، وموصلات RJ45 Ethernet، والموصلات المخصصة ذات القوالب الزائدة - ويمكن تهيئتها لتلبية متطلبات توجيه الكابلات والحركة المحددة لنماذج الروبوت المختلفة.
| ميزة | فائدة |
| الطاقة المتكاملة والإشارة والبيانات | يعمل على دمج طاقة المحرك وملاحظات جهاز التشفير وEthernet وكابلات الإدخال/الإخراج في حزمة موجهة واحدة - مما يقلل من عدد الكابلات ويبسط التوجيه. |
| سترات مقاومة للتآكل | تتحمل سترات PUR وTPE التآكل الناتج عن الزيت وسائل التبريد والمواد الكاشطة، وهو أمر ضروري لمتاجر الطلاء وتطبيقات اللحام. |
| حماية مزدوجة الطبقة | درع من رقائق معدنية + جديلة (تغطية بنسبة ≥90%) - يحافظ على سلامة الإشارة لجهاز التشفير عالي السرعة وإشارات إيثرنت. |
| الدقة المفرطة | تخفيف الضغط المتكامل، وختم IP67، وعلامات الكابلات - يحمي من الملوثات ويسهل الصيانة. |
| اختبار كهربائي 100% | كل تجميع تم التحقق منه من حيث الاستمرارية والعزل وسلامة الإشارة - يضمن الموثوقية خارج الصندوق. |
| التتبع الكامل | تتبع نظام تخطيط موارد المؤسسات (ERP) بدءًا من المواد الخام وحتى التجميع النهائي — يدعم عمليات تدقيق الجودة وتتبع الضمان. |
| المعلمة | التفاصيل |
| أنواع الكابلات | الطاقة (المحرك)، التشفير (التغذية المرتدة)، إيثرنت (Cat5e/Cat6)، التحكم في الإدخال/الإخراج |
| أحجام الموصلات | 24 AWG (إشارة) إلى 12 AWG (طاقة) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +105 درجة مئوية |
| فعالية التدريع | > توهين 90 ديسيبل حتى 1 جيجا هرتز (رقائق + مجموعة جديلة) |
| خيارات الموصل | M8، M12، RJ45، D-sub، موصلات دفع سحب معدنية، أو تصميمات مقولبة مخصصة بالكامل |
| حماية الدخول | IP67 (مع ربط موصلات التزاوج بشكل صحيح) |
لا توجد خليتين روبوتيتين متطابقتين. يعمل فريق الهندسة الداخلي في Reunion مباشرة مع المصممين الميكانيكيين لديك لإنشاء مجموعة كابلات روبوتية صناعية تتبع المسار المفصلي المحدد لذراعك - سواء كان روبوتًا مفصليًا ذو 6 محاور، أو SCARA، أو روبوتًا تعاونيًا.
تكوين الحزام - اجمع بين الطاقة وجهاز التشفير والإيثرنت وأنابيب الهواء في حزمة ملفوفة واحدة أو أدوات فرعية منفصلة لاستبدال الوحدات.
اتجاه الموصل - حدد زوايا الخروج 0 درجة، أو 45 درجة، أو 90 درجة لتجنب الانحناءات الضيقة عند الموصل مباشرةً - وهو إشراف شائع على التصميم يقلل من عمر الكابل بنسبة 60%.
الانحناءات المشكلة مسبقًا - يمكننا ضبط المنحنيات حراريًا في الكابلات لتتناسب مع الوضع المحايد للروبوت الخاص بك، مما يقلل الضغط أثناء الوضع المنزلي.
مادة الغلاف - اختر PUR للتعرض للزيت/سائل التبريد، أو TPE للتعرض للمرونة العالية/درجة الحرارة المنخفضة، أو FEP/Teflon للحرارة الشديدة (حتى 200 درجة مئوية).
اللون الزائد والعلامات - أضف فروعًا مرقمة أو ملصقات دوائر أو رموز QR لتحديد الصيانة السريعة - وهي ميزة أشاد بها فنيو الخدمة الميدانية.
فحص المواد الواردة - يتم التحقق من كل بكرة كابل للتأكد من مقاومة الموصل وسمك العزل قبل تحريرها.
القطع والتجريد الآلي - أطوال يتم قياسها بالليزر بدقة تبلغ ±1 مم؛ صفر تجريد النك لمنع تلف الموصل.
توجيه التجميع الفرعي - يتم وضع الكابلات في ألواح الحزام مع غلاف حلزوني أو جلبة مضفرة للحماية من التآكل.
تجميع الموصل والتحكم في عزم الدوران - تم ربط جميع الموصلات الملولبة بعزم الدوران المحدد (الأدوات الرقمية مع مسار التدقيق).
الإفراط في القولبة (الأدوات الداخلية) - قولبة الحقن العمودي مع هندسة متكاملة لتخفيف الضغط؛ الوزن بالرصاص وتسجيل درجة الحرارة.
اختبار كهربائي بنسبة 100% - الاستمرارية (جميع المسامير)، ومقاومة العزل (≥100 MΩ)، ومقاومة العزل الكهربائي (1.5 كيلو فولت تيار متردد).
اختبار العينة - لكل دفعة، نقوم بتشغيل 5 مجموعات على منصات اختبار مخصصة للتحقق من صحتها
الفحص النهائي والتعبئة - الفحص البصري تحت التكبير؛ أكياس مضادة للكهرباء الساكنة + كرتونة مخصصة للتصدير بأرقام تسلسلية فردية.
تحتفظ Reunion بشهادات نشطة يمكن التحقق منها بشكل عام من خلال مسجلين خارجيين:
ISO 9001:2015 - نظام إدارة الجودة
ISO 14001:2015 - الإدارة البيئية
ISO 13485:2016 - جودة الأجهزة الطبية (ينطبق على مجموعات كابلات الروبوت الجراحي)
RoHS & REACH - الامتثال الكامل للقيود المفروضة على المواد في الاتحاد الأوروبي؛ تقارير الاختبار متاحة عند الطلب
ج: بالتأكيد. يوفر هيكل الدرع المزدوج الخاص بنا (الرقائق المعدنية تحت الجديلة) فعالية حماية أكبر من 90 ديسيبل. نقوم أيضًا بفصل أزواج الإشارة عن موصلات الطاقة بما لا يقل عن 2 مم داخل الحزمة، باستخدام حشو مركزي أو شريط تقسيم. في البيئات عالية الضوضاء (على سبيل المثال، اللحام البقعي بنبضات 1000 أمبير)، نوصي بإضافة جديلة شاملة على الحزام بأكمله - لقد تحققنا من صحة هذا التكوين على روبوتات اللحام بالمقاومة مع عدم وجود أخطاء في الاتصال على مدار 12 شهرًا.
ج: نحن نقدم ضمانًا للتصنيع لمدة 24 شهرًا من تاريخ الشحن، ويغطي سلامة الموصل وموثوقية اللحام والختم الزائد. يتم التحقق من العمر المرن لكل دفعة ولكن لا يتم ضمانه ضد سوء الاستخدام الميكانيكي (على سبيل المثال، الانحناء تحت نصف القطر المحدد أو تجاوز زاوية الالتواء). بالنسبة للعقود كبيرة الحجم، نقدم شروط ضمان ممتدة بناءً على توقعات الاستخدام السنوية.
المهل الزمنية النموذجية لشركة Reunion لتجميعات كابلات الروبوت المفصلية:
عينات النموذج الأولي - 10-15 يومًا (1-10 تجميعات).
الإنتاج التجريبي - 15-20 يومًا (10-100 تجميعة).
أوامر الإنتاج - 20-25 أسبوعًا (أكثر من 500 تجميعة).
قد تختلف المهل الزمنية بناءً على توفر الكابلات ومهل الموصل وتعقيد التجميع. نوصي بإشراك Reunion مبكرًا في دورة التصميم الخاصة بك لضمان المهل الزمنية المثلى ودعم التصميم.
