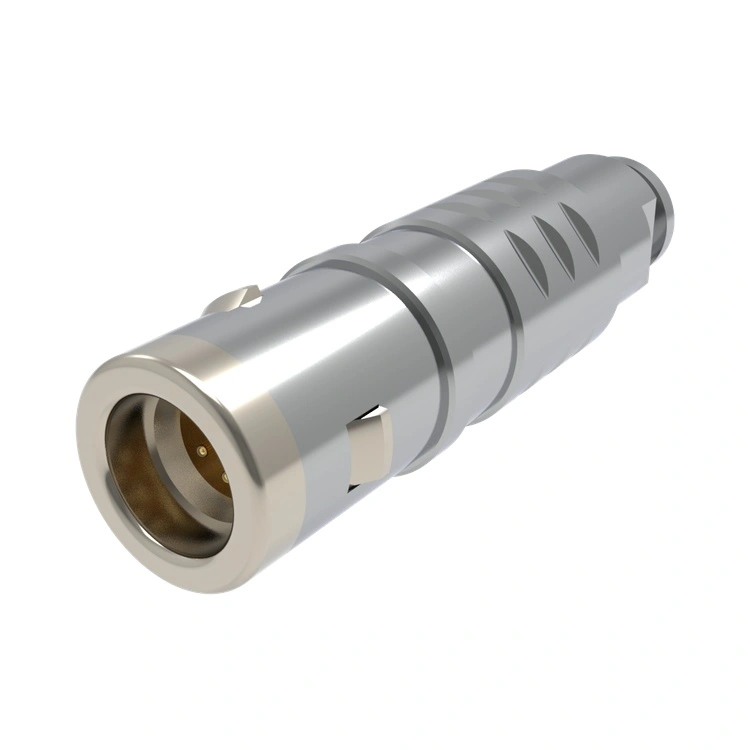

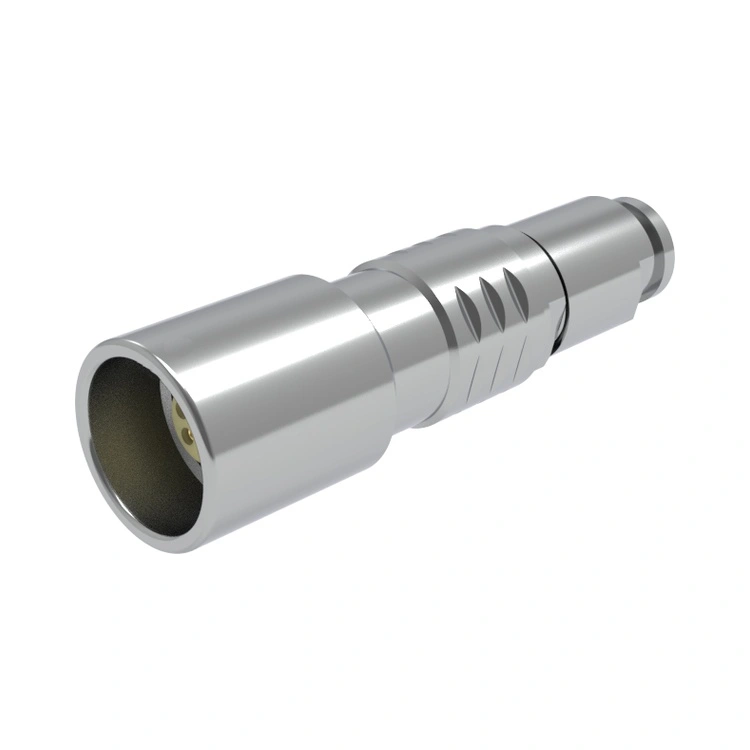

يمثل موصل الدفع والسحب المعدني من السلسلة E النهج الاستراتيجي لشركة Reunion في التوصيل البيني الاحترافي للفرق الهندسية التي تهتم بالتكلفة. التخلص من الرتوش غير الأساسية مع الاحتفاظ بالسمات الأساسية للجودة - الإغلاق الذاتي الموثوق به مع ردود فعل مسموعة، والهيكل المعدني بالكامل للحماية الأساسية من EMI، وأنظمة الاتصال المُصنفة لأكثر من 5000 دورة تزاوج. يغطي نطاق درجة الحرارة القياسي الذي يتراوح بين -45 درجة مئوية إلى +125 درجة مئوية الغالبية العظمى من تطبيقات البيئة الخاضعة للرقابة، ويعتبر العزل المائي IP67 مناسبًا للاستخدام الخارجي. يؤدي التصنيع المتكامل رأسيًا لشركة Reunion - بدءًا من التصنيع باستخدام الحاسب الآلي الدقيق داخليًا وحتى الاختبار الكهربائي الآلي - إلى خفض تكاليف الإنتاج دون المساس بالجودة. بالنسبة لمصنعي المعدات الأصلية الذين ينتجون أجهزة مراقبة للمرضى أو أدوات مختبرية أو أدوات تحكم صناعية بكميات كبيرة، يوفر موصل الدفع والسحب المعدني من السلسلة E الأداء الأساسي الذي تحتاجه مع الحفاظ على بنية الهامش الخاصة بك. يتم دعم كل وحدة بضمان لمدة 12 شهرًا وإمكانية تتبع كاملة لتخطيط موارد المؤسسات (ERP)، مما يضمن التكامل الخالي من المخاطر في سلسلة التوريد الخاصة بك.
تركز السلسلة E على تقديم وظائف الموصل الأكثر أهمية وبأسعار تنافسية، مع موثوقية موثقة وشفافية سلسلة التوريد.
| ميزة | فائدة |
| تصميم ذو قيمة هندسية | يحتفظ بجميع وظائف الدفع والسحب الأساسية مع التخلص من المواصفات الزائدة المكلفة - وهو مثالي لعمليات شراء OEM بكميات كبيرة. |
| إغلاق دفع وسحب موثوق | التزاوج السريع بيد واحدة مع تأكيد القفل عن طريق اللمس والمسموع، مما يقلل من وقت التثبيت وأخطاء المستخدم على خطوط التجميع. |
| البناء المعدني بالكامل | يوفر حماية EMI أساسية ومتانة ميكانيكية بجزء بسيط من تكلفة التصميمات المتخصصة. |
| الإنهاء المرن | تستوعب جهات اتصال اللحام وثنائي الفينيل متعدد الكلور طرق التجميع وأنواع الكابلات المختلفة - تتوفر العينات بمهلة زمنية تتراوح من 5 إلى 7 أيام. |
| التسامح البيئي القياسي | يغطي نطاق التشغيل -45 درجة مئوية إلى +125 درجة مئوية معظم البيئات الداخلية الصناعية والتجارية والطبية. |
| متانة مثبتة | >5000 دورة تزاوج مع مقاومة تلامس متسقة (≥5mΩ أولية) - يمكن الاعتماد عليها للمعدات طويلة العمر. |
| لا توجد خيارات غير ضرورية | ويعني خط الإنتاج المبسط تسليمًا أسرع (15-20 يومًا لأوامر الإنتاج) وانخفاض تكاليف حمل المخزون. |
يعد موصل الدفع والسحب المعدني من السلسلة E هو الحل النهائي من Reunion لحاجة السوق إلى موصل دائري "بدون زخرفة وكامل الأداء" يجعل الاتصال البيني عالي الجودة ميسور التكلفة للتطبيقات اليومية - الآن مع شروط ضمان شفافة وسياسة إرجاع غير مشروطة لمشتري OEM المؤهلين.
تم تصميم موصل الدفع والسحب المعدني من السلسلة E خصيصًا للتطبيقات التي يكون فيها تحسين التكلفة هدفًا أساسيًا للتصميم، ومع ذلك لا يمكن المساس بموثوقية الاتصال.
المعدات الطبية - المراقبة التشخيصية والنظام الجراحي
أدوات التحكم الصناعية - وحدات الإدخال/الإخراج PLC، ولوحات التشغيل، وأجهزة استشعار نظام النقل.
أدوات المختبر - أجهزة قياس الطيف الضوئي، وأجهزة الطرد المركزي، وغرف اختبار درجة الحرارة.
معدات الاتصالات - محولات الشبكة، والوصلات البينية لحامل المحطة الأساسية، وأجهزة توجيه الصوت للبث.
أنظمة الأمان - وصلات كاميرات المراقبة ولوحات التحكم في الوصول ووحدات نظام الإنذار.
| المعلمة | مواصفة |
| مادة القشرة | النحاس المطلي بالنيكل (قياسي)؛ |
| مقاسات القشرة | 0، 1 |
| اتصالات | 2 إلى 6 دبابيس |
| دورات التزاوج | > 5000 عملية |
| نطاق درجة الحرارة | -45 درجة مئوية ~ +125 درجة مئوية |
| التدريع EMI | يوفر السكن المعدني بالكامل الحماية الأساسية |
| حماية الدخول | IP67l |
| مقاومة رذاذ الملح | > 48 ساعة |
| اهتزاز | 10-2000 هرتز، 10 جرام |
| الصدمة الميكانيكية | 100 جرام، 6 مللي ثانية |
| اتصل بالمقاومة | ≥5mΩ (الأولي) |
| مقاومة العزل | ≥5000MΩ (عند 500VDC) |
| أنماط الإنهاء | اللحام وثنائي الفينيل متعدد الكلور (الزاوية المستقيمة أو اليمنى) |
جميع موصلات السلسلة E متوافقة مع RoHS وتخضع لاختبارات كهربائية بنسبة 100% (الاستمرارية والعزل وقوة العزل الكهربائي) قبل الشحن. يضمن التحكم في العملية الإحصائية (SPC) في Reunion اتساق الأبعاد عبر عمليات التشغيل ذات الحجم الكبير. تتوفر أوراق بيانات الاختبار الكاملة ونماذج STEP ثلاثية الأبعاد، مما يتيح لفريقك الهندسي التحقق من صحة الملاءمة الميكانيكية دون انتظار العينات المادية.
| غرض | التفاصيل |
| التعبئة والتغليف القياسية | أكياس مضادة للكهرباء الساكنة مع حماية فردية للتجويف؛ كرتون مموج مقوى. |
| التعبئة والتغليف السائبة | متاح للطلبات كبيرة الحجم (أكثر من 500 قطعة) – علبة أو علبة تغليف لدعم التجميع الآلي للالتقاط والمكان. |
| وضع العلامات | رقم الجزء القياسي ووضع العلامات على رمز الدفعة؛ وضع العلامات المخصصة متاحة عند الطلب. |
| مهلة | العينات: 7-107 أيام؛ أوامر الإنتاج: من 15 إلى 20 يومًا (يتيح خط الإنتاج المبسط إنجازًا أسرع). |
| طرق الشحن | السائبة: الشحن البحري أو الجوي؛ العينات: صريحة (DHL، فيديكس، TNT، UPS، EMS). |
| شروط التسليم | EXW، وFCA، وFOB، وCIF، وCPT - مرنة وفقًا لتفضيلات الشراء الخاصة بك. |
| ضمان | ضمان قياسي لمدة 12 شهرًا ضد عيوب التصنيع؛ تغطية موسعة اختيارية متاحة لشراكات التصنيع التعاقدية. |
| وجه | سلسلة ريونيون F | سلسلة مماثلة أوروبية/أمريكية نموذجية | البدائل النموذجية منخفضة التكلفة |
| سعر | ~1/3 من العلامات التجارية المتميزة | تكلفة قسط | متغير، وغير متناسق في كثير من الأحيان |
| جودة | إنتاج متسق مع شهادة ISO 13485:2016 | عالي | اختلاف من دفعة إلى دفعة غير معتمد |
| التوافق | قابلة للتبديل مع الأنظمة الرئيسية (بدائل LEMO/ODU) | الملكية | في كثير من الأحيان أبعاد غير قياسية |
| موك | لا موك للعناصر القياسية؛ موك منخفض للعرف | موك مرتفع (500+) | موك منخفض ولكن الدعم ضعيف |
| مهلة | 15-20 يومًا نموذجيًا | 4-8 أسابيع | متغير وغير موثوق |
| إمكانية التتبع | إمكانية التتبع الكامل لتخطيط موارد المؤسسات (ERP) من السبائك إلى البضاعة النهائية | نعم | لا شيء أو محدودة |
| تجربة المصنع | 15 عامًا من التصنيع الداخلي في منشأة دونغقوان بمساحة 3000 متر مربع | في كثير من الأحيان الاستعانة بمصادر خارجية | ورش عمل صغيرة |
| ضمان الجودة | تم اختبارها وتوثيقها بنسبة 100% مع تقارير قابلة للتنزيل | نعم | عشوائية أو لا اختبار |
| حماية المشتري | ضمان لمدة 24 شهرًا + سياسة الإرجاع | يختلف | لا يوجد ضمان أو شروط غير واضحة |
تحتل السلسلة E موقعًا فريدًا: فهي توفر اتساقًا تصنيعيًا عالي الجودة وتوافقًا موثقًا بسعر أقرب إلى بدائل الميزانية. أنت لا تضحي بالجودة مقابل التكلفة - كل ما عليك فعله هو التخلص من الميزات التي لا تحتاج إليها، مدعومة بضمان يحمي خط الإنتاج الخاص بك.
التصنيع باستخدام الحاسب الآلي - تنتج المخارط الأوتوماتيكية عالية السرعة أغلفة بتفاوت ±0.02 مم.
الطلاء - طلاء القشرة والطلاء الذهبي الانتقائي في خطوط آلية مع مراقبة تركيز الحمام.
القولبة بالحقن - العوازل المصبوبة من اللدائن الهندسية .
التجميع - خطوط شبه آلية مع فحص الرؤية لمحاذاة الاتصال وقوة الإدراج.
الاختبار - التحقق الكهربائي بنسبة 100% (الاستمرارية، العزل، قوة العزل الكهربائي) مع تسجيل البيانات لكل دفعة.
التعبئة والتغليف - أكياس مفرغة من الهواء مضادة للكهرباء الاستاتيكية تحتوي على مادة مجففة؛ التعبئة والتغليف السائبة لخطوط التجميع الآلية ذات الحجم الكبير.
ج: نعم - في معظم التكوينات القياسية، تم تصميم موصل الدفع والسحب المعدني من السلسلة E ميكانيكيًا وكهربائيًا مع وضع إمكانية التبديل في الاعتبار لعوامل شكل الموصل الدائري الأكثر شيوعًا. تحتفظ Reunion بالوثائق المرجعية للمسلسلات الأوروبية والأمريكية الرئيسية. ومع ذلك، نظرًا لأن العلامات التجارية المتميزة تستخدم أحيانًا مسافات الاتصال أو مواضع المفاتيح الخاصة، فإننا نوصي دائمًا بإرسال رسم الموصل الحالي أو رقم الجزء للتحقق. سيؤكد فريقنا الهندسي التوافق، وإذا لزم الأمر، سيقوم بإجراء التعديلات لضمان الاستبدال الحقيقي بدون تعديلات على PCB أو اللوحة. لقد نجحنا في توفير بدائل سلسلة F لأكثر من 300 مصنع للمعدات الأصلية مع تقارير التحقق الموثقة المتوفرة عند الطلب.
ج: قطعا لا. تحقق السلسلة E فعالية التكلفة من خلال تبسيط التصميم واختيار المواد، وليس تقليل الجودة. نحن نستخدم نفس نظام إدارة الجودة ISO 13485:2016 في جميع خطوط الإنتاج. يخضع كل موصل من سلسلة E لاختبار كهربائي بنسبة 100% (مقاومة التلامس، والعزل، وتحمل العزل الكهربائي) واختبار ميكانيكي قائم على العينات (قوة التزاوج، والاحتفاظ). يأتي توفير المواد من استخدام النحاس بدلاً من السبائك الأكثر تكلفة، واختيار سمك الطلاء القياسي بدلاً من سمك الطلاء المحدد بشكل زائد، وتقليل خطوات التشطيب التجميلي - كل ذلك دون التأثير على الأداء الوظيفي أو المتانة. يوفر نظام تخطيط موارد المؤسسات (ERP) الخاص بنا إمكانية التتبع الكامل بدءًا من المواد الخام وحتى السلع النهائية، تمامًا كما هو الحال في سلسلتنا المتميزة. يمكنك تنزيل أحدث تقارير الاختبار وشهادات المواد والنماذج ثلاثية الأبعاد مباشرةً من مكتبتنا التقنية.
