تعتمد أنظمة الأتمتة الحديثة على اتصالات مستقرة بين أجهزة الاستشعار وأجهزة التحكم والآلات وشبكات الاتصالات.جمع شمل'sموصل الاستشعار الصناعي من سلسلة M12تم تصميمه لهذه البيئات الصعبة، حيث يجمع بين واجهة مترابطة قياسية مقاس 12 مم، وحماية IP67، وتكوينات الدبوس المتعددة، ونقل إشارة موثوق به لتطبيقات الاستشعار الصناعي والأتمتة.
أصبح موصل M12 معيار اتصال عملي لأجهزة الاستشعار الصناعية لأنه يوازن بين الحجم الصغير والأمن الميكانيكي وحماية البيئة والأداء الكهربائي. بالنسبة للتطبيقات التي تتراوح بين أجهزة استشعار القرب والكهروضوئية إلى أجهزة الضغط ودرجة الحرارة وIO-Link، يمكن أن يؤثر اختيار تكوين M12 الصحيح بشكل مباشر على موثوقية النظام. توفر Reunion حلول موصل مستشعر M12 بتكوينات من 2 إلى 17 سنًا، وخيارات مشفرة على شكل A، وتصميمات محمية أو غير محمية، ووصلات نحاسية مطلية بالذهب، وتجميعات كابلات مخصصة. بفضل حماية IP67، والاختبار الكهربائي بنسبة 100%، والتوافق مع DIN EN 61076-2-101، فإن عائلة الموصلات مناسبة لبيئات المصانع كثيرة المتطلبات، ومعدات التعبئة والتغليف، وإلكترونيات السيارات، وآلات تجهيز الأغذية، وأنظمة الأتمتة الصناعية الأخرى.
جدول المحتويات
- ما هو موصل الاستشعار الصناعي من سلسلة M12؟
- لماذا يتم استخدام موصل M12 على نطاق واسع في الأتمتة الصناعية؟
- ما هي الميزات الرئيسية التي يجب على المهندسين البحث عنها؟
- لمحة سريعة عن المواصفات الفنية لموصل M12
- أين تُستخدم موصلات مستشعر M12 بشكل شائع؟
- كيف يجب عليك تحديد موصل مستشعر M12 المناسب؟
- ما الذي يجعل حل M12 من Reunion خيارًا عمليًا؟
- الأسئلة المتداولة
- خاتمة
ما هو موصل الاستشعار الصناعي من سلسلة M12؟

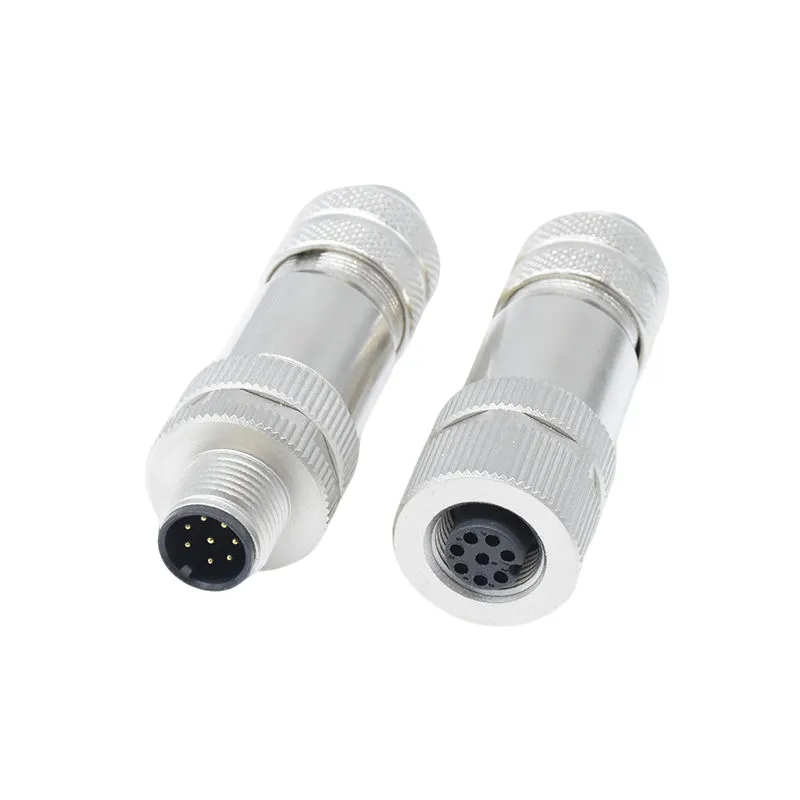

موصل M12 عبارة عن موصل دائري مدمج بواجهة اسمية مقاس 12 مم، يُستخدم عادةً لتوصيل أجهزة الاستشعار الصناعية ومكونات التشغيل الآلي. تعمل آلية الاقتران الملولبة الخاصة بها على إنشاء اتصال آمن أقل عرضة للاهتزاز من العديد من تصميمات التوصيل والمقبس التقليدية.
الموصل الاستشعار الصناعي من سلسلة M12يرتبط بشكل خاص بتطبيقات الاستشعار لأن التكوين المرمز A يدعم وظائف الاستشعار الصناعي الشائعة. اعتمادًا على عدد الدبوس والتصميم الكهربائي، يمكن لاتصال M12 نقل الطاقة أو الإشارات المنفصلة أو الإشارات التناظرية أو الاتصال الرقمي.
تم تصميم سلسلة Reunion's M12 وفقًا للمعيار DIN EN 61076-2-101 وهي متوفرة في تكوينات من 2 إلى 17 سنًا. تتضمن مجموعة المنتجات أيضًا إصدارات محمية وغير محمية، وطرق إنهاء مختلفة، وتجميعات الكابلات لتخطيطات المعدات المختلفة.
لماذا يتم استخدام موصل M12 على نطاق واسع في الأتمتة الصناعية؟
تعمل أجهزة الاستشعار الصناعية بشكل متكرر في البيئات التي لا يمكن فيها تجنب الاهتزاز والغبار والرطوبة والزيت والمواد الكيميائية والحركة الميكانيكية المتكررة. يجب أن يقوم الموصل المستخدم في هذه الظروف بأكثر من مجرد نقل إشارة كهربائية.
1. اتصال ملولب آمن
تساعد آلية الاقتران الملولبة في الحفاظ على التزاوج المستقر عند تثبيت أجهزة الاستشعار على الآلات المتحركة والناقلات والمعدات الروبوتية وخطوط الإنتاج. وهذا يقلل من احتمالية التوصيلات المتقطعة الناتجة عن الاهتزاز.
2. التصميم الصناعي المدمج
يوفر عامل الشكل مقاس 12 مم توازنًا مفيدًا بين مساحة التثبيت وإمكانية الاتصال. يمكن للمهندسين دمج أجهزة الاستشعار في هياكل الآلة المدمجة نسبيًا دون استخدام موصلات كبيرة الحجم.
3. حماية البيئة
تساعد حماية IP67 في حالة التزاوج على حماية الاتصال من الغبار والغمر المؤقت في الماء. وهذا يجعل تكوينات M12 المناسبة مفيدة لمناطق الغسيل، والمعدات الخارجية، وبيئات الإنتاج عالية الجسيمات.
4. دعم أجهزة الاستشعار الذكية
تتجه الأتمتة الصناعية بشكل متزايد نحو أجهزة الاستشعار المتصلة والتشخيص في الوقت الحقيقي. يمكن أن يدعم تكوين M12 ذو 4 سنون مناسب اتصال IO-Link، مما يسمح لبيانات المستشعر والمعلومات التشخيصية بالانتقال عبر نفس البنية الأساسية للاتصال.
ما هي الميزات الرئيسية التي يجب على المهندسين البحث عنها؟
ليس كل موصل M12 متطابقًا. عند تحديد موصل لنظام الاستشعار الصناعي، يجب على المهندسين تقييم الأداء الكهربائي، وحماية البيئة، والبناء الميكانيكي، والتوافق مع المستشعر المقصود.
- واجهة مشفرة:تكوين مشترك لتطبيقات أجهزة الاستشعار الصناعية.
- خيارات من 2 إلى 17 سنًا:يسمح للموصل باستيعاب متطلبات الإشارة البسيطة والأكثر تعقيدًا.
- حماية IP67:مناسبة للعديد من البيئات الصناعية والخارجية الصعبة عند التزاوج بشكل صحيح.
- اتصالات مطلية بالذهب:تساعد الاتصالات النحاسية المطلية بالذهب في الحفاظ على مقاومة التلامس المنخفضة ومقاومة التآكل.
- الإصدارات المحمية:مفيد للتطبيقات التي يمكن أن يؤثر فيها التداخل الكهرومغناطيسي على الإشارات التناظرية أو الرقمية.
- خيارات كابل PUR:مناسب للبيئات التي تحتوي على الزيت أو سوائل القطع أو المواد الكيميائية أو الحركة المتكررة.
- طرق إنهاء متعددة:تدعم تكوينات اللحام، واللحام بالغمس، والتجعيد، والرصاص الطائر متطلبات التثبيت المختلفة.
بالنسبة لتطبيقات الاستشعار الذكية، يصبح التدريع وبناء الكابلات وجودة الاتصال وسلامة الإشارة ذات أهمية خاصة. يمكن أن يساعد تحديد هذه الخصائص وفقًا لبيئة التشغيل الفعلية في تقليل حالات الفشل المرتبطة بالاتصال.
لمحة سريعة عن المواصفات الفنية لموصل M12
تلخص المواصفات التالية المعلمات الكهربائية والميكانيكية التمثيلية لمجموعة موصلات مستشعر M12 المرمزة بـ Reunion.
| تكوين دبوس | التقييم الحالي | تصنيف الجهد | مقياس الأسلاك | اتصل بالمقاومة |
|---|---|---|---|---|
| 2 دبوس | 4 أ | 250 فولت | 22AWG | ≥3mΩ |
| 3 دبوس | 4 أ | 250 فولت | 22AWG | ≥3mΩ |
| 4 دبوس | 4 أ | 250 فولت | 22AWG | ≥3mΩ |
| 5 دبوس | 4 أ | 250 فولت | 22AWG | ≥3mΩ |
| 6 دبوس | 2 أ | 30 فولت | 24AWG | ≥3mΩ |
| 8 دبوس | 2 أ | 30 فولت | 24AWG | ≥3mΩ |
| 12 دبوس | 1.5 أ | 30 فولت | 26AWG | ≥3mΩ |
| 17 دبوس | 1.5 أ | 30 فولت | 26AWG | ≥3mΩ |
تتضمن المواصفات العامة نطاق درجة حرارة التشغيل من -25 درجة مئوية إلى +85 درجة مئوية، وحماية IP67 عند التزاوج، و100 دورة تزاوج على الأقل، ومقاومة ضباب الملح لمدة 48 ساعة. يستخدم الموصل عزل PA66 وملامسات نحاسية مطلية بالذهب. المواد متوافقة مع RoHS، بينما تخضع وحدات الإنتاج للاختبارات الكهربائية قبل الشحن.
أين تُستخدم موصلات مستشعر M12 بشكل شائع؟
إن الجمع بين البناء المدمج والقفل الملولب والختم البيئي وتكوينات الدبوس المرنة يجعل اتصال M12 مناسبًا لمجموعة واسعة من تطبيقات التشغيل الآلي.
أتمتة المصانع
يمكن لأجهزة استشعار القرب، وأجهزة الاستشعار الكهروضوئية، ومفاتيح الحد، وأجهزة استشعار الماكينة الأخرى استخدام اتصالات M12 لتوصيل إشارات الكشف إلى أجهزة التحكم المنطقية القابلة للبرمجة وأنظمة التحكم.
تصنيع السيارات
غالبًا ما تتضمن خطوط إنتاج السيارات مستويات عالية من الاهتزاز، والتعامل الآلي مع المواد، وشبكات الاستشعار واسعة النطاق. يمكن أن يساعد الموصل الآمن ميكانيكيًا في الحفاظ على اتصالات موثوقة طوال التشغيل المستمر.
ماكينات التعبئة والتغليف
تعتمد معدات التعبئة والتغليف على الكشف الدقيق عن المنتجات والمواقع والحاويات وحالات الماكينة. يمكن لاتصالات أجهزة الاستشعار M12 تبسيط الأسلاك بين أجهزة الاستشعار وأنظمة التحكم الآلي.
تجهيز الأغذية
تتطلب بيئات الغسيل موصلات ذات حماية بيئية مناسبة. يمكن اعتبار اتصال M12 الحاصل على تصنيف IP67 حيث تكون مقاومة الغبار والرطوبة مطلوبة، بشرط أن يتم تصميم التثبيت الكامل وصيانته بشكل مناسب.
التصنيع الذكي وIO-Link
يمكن لأجهزة الاستشعار التي تدعم IO-Link توفير بيانات العملية والتشخيصات بالإضافة إلى إشارات الاستشعار التقليدية. يمكن أن يوفر تكوين M12 المحمي المناسب ذو 4 سنون واجهة عملية لهذه الأجهزة المتصلة.
كيف يجب عليك تحديد موصل مستشعر M12 المناسب؟
يجب أن يبدأ اختيار موصل M12 بالمتطلبات الكهربائية والميكانيكية للمستشعر بدلاً من مجرد تحديد الخيار الأقل تكلفة.
- تأكيد عدد الدبوس.تحديد عدد الطاقة والإشارة والاتصالات والاتصالات المساعدة المطلوبة.
- التحقق من الجهد والمتطلبات الحالية.تأكد من أن التكوين المحدد يوفر قدرة كهربائية كافية للتطبيق.
- اختر نوع الترميز.ترتبط موصلات M12 ذات الترميز A عادةً بتطبيقات المستشعر والمشغل.
- تقييم الظروف البيئية.ضع في اعتبارك الماء والغبار والزيت والمواد الكيميائية ودرجة الحرارة والاهتزاز والتعرض الخارجي.
- تحديد ما إذا كان التدريع مطلوبًا.يمكن أن تكون الإصدارات المحمية مفيدة لتطبيقات الاتصالات التناظرية والرقمية الحساسة لـ EMI.
- حدد الكابل المناسب.يمكن أن يكون PUR مفيدًا في البيئات الصناعية الصعبة، في حين أن PVC قد يناسب التطبيقات الأقل عدوانية.
- حدد اتجاه الموصل.يمكن أن تساعد التصميمات المستقيمة وذات الزاوية اليمنى في تحسين توجيه الكابل ومساحة التثبيت المتاحة.
بالنسبة لتطبيقات IO-Link، يعد التكوين المرمز بـ 4 سنون A خيارًا شائعًا. عندما يكون تشغيل الكابل أو الظروف الكهرومغناطيسية أو حركة الماكينة مطلوبة، يجب تقييم بناء الكابل ودرعه مع الموصل نفسه.
ما الذي يجعل حل M12 من Reunion خيارًا عمليًا؟
تجمع شركة Reunion بين تصنيع الموصلات ومعالجة الكابلات والتجميع والاختبار الكهربائي ضمن عملية إنتاج متكاملة. يوفر هذا النهج تحكمًا أكبر في مراحل التصنيع الحرجة، بدءًا من التصنيع الدقيق والطلاء الانتقائي وحتى القولبة بالحقن والفحص النهائي.
يتضمن إنتاج الموصل M12 الخاص بالشركة التجميع الآلي والتحقق الكهربائي بنسبة 100% الذي يغطي الاستمرارية ومقاومة العزل ومقاومة العزل الكهربائي. يتم أيضًا استخدام الاختبارات البيئية المجمعة لمعلمات مثل الختم IP67 ومقاومة ضباب الملح.
بالنسبة لمصنعي المعدات الأصلية ومتكاملي الأنظمة، يمكن أن يمتد التخصيص إلى ما هو أبعد من جسم الموصل. تشمل الخيارات المتاحة ما يلي:
- تكوينات من 2 إلى 17 سنًا
- أطوال الكابلات المخصصة من 0.2 متر إلى 20 متر
- سترات الكابلات PUR أو PVC
- تكوينات الزاوية المستقيمة أو اليمنى
- تصميمات مثبتة على اللوحة أو مثبتة على الكابل
- البناء المحمي أو غير المحمي
- اللحام، التجعيد، اللحام بالغمس، أو إنهاء الرصاص الطائر
- وضع علامات مخصصة على الكابلات وتغليفها
بالنسبة للمشترين الذين يقومون بتقييم الموردين، يمكن أن تكون أنظمة الجودة وإمكانية التتبع بنفس أهمية المواصفات المادية للموصل. تذكر شركة Reunion أن إنتاجها يعمل بموجب أنظمة إدارة ISO 9001 وISO 14001 وISO 13485، مع مواد متوافقة مع RoHS ووثائق الفحص المحتفظ بها.
الأسئلة المتداولة
1. ما هو موصل الاستشعار الصناعي من سلسلة M12 المستخدم بشكل أساسي؟
يتم استخدام موصل المستشعر M12 بشكل أساسي لتوصيل المستشعرات الصناعية بأنظمة التحكم، وPLCs، ووحدات الإدخال/الإخراج، ومعدات التشغيل الآلي. تشمل التطبيقات النموذجية أجهزة استشعار القرب، وأجهزة الاستشعار الكهروضوئية، وأجهزة استشعار الضغط، وأجهزة استشعار درجة الحرارة، وأجهزة IO-Link.
2. ما هو تكوين M12 الأكثر استخدامًا لـ IO-Link؟
يتم استخدام تكوين M12 ذو 4 سنون مرمز A بشكل شائع لتطبيقات مستشعر IO-Link. يوفر الترتيب النموذجي توصيلات الطاقة وخط اتصال C/Q. يمكن اختيار الإصدارات المحمية وبناء الكابلات الصناعية المناسبة عندما يكون هناك قلق بشأن التداخل الكهرومغناطيسي أو تشغيل الكابلات الأطول.
3. هل يمكن لموصل M12 نقل الطاقة والبيانات؟
نعم. اعتمادًا على تكوين الدبوس والتطبيق، يمكن أن يحمل اتصال M12 كلاً من وظائف الطاقة والإشارة أو الاتصال. على سبيل المثال، يمكن أن يدعم التكوين ذو 4 سنون الطاقة وبيانات IO-Link، بينما يمكن للإصدارات ذات عدد الدبوس الأعلى استيعاب إشارات إضافية.
4. هل موصل M12 مناسب للبيئات الصناعية الرطبة أو المتربة؟
يمكن أن توفر موصلات M12 المصممة بشكل مناسب والمتوافقة بشكل صحيح حماية بيئية قوية. تم تصنيف نطاق موصل مستشعر Reunion IP67 في حالة التزاوج، مما يجعله مناسبًا للعديد من التطبيقات المتربة والرطبة والخارجية والمتعلقة بالغسيل. يجب دائمًا تقييم التثبيت الكامل وفقًا للظروف البيئية الفعلية.
5. ما هي خيارات الكابلات المتاحة لمجموعات M12 المخصصة؟
يمكن توفير التجميعات المخصصة بأطوال كابلات مختلفة، وسترات PUR أو PVC، وتكوينات الموصلات ذات الزاوية المستقيمة أو اليمنى، وخيارات التدريع، وتجميعات الكابلات أحادية الطرف أو مزدوجة الأطراف. يتيح ذلك إمكانية تكييف الاتصال مع تخطيطات الماكينة المختلفة ومتطلبات تثبيت أجهزة الاستشعار.
خاتمة
تبدأ شبكة أجهزة الاستشعار الموثوقة باتصالات مادية موثوقة. يمكن أن يوفر موصل M12 المناسب تزاوجًا ميكانيكيًا آمنًا، وحماية البيئة، ومقاومة اتصال منخفضة، وقدرة إشارة مرنة، والتوافق مع بنيات التشغيل الآلي الحديثة. بفضل تكوينات الدبوس المتعددة والخيارات المحمية وحماية IP67 وتجميعات الكابلات المخصصة، يمكن أن يدعم حل M12 من Reunion مجموعة واسعة من متطلبات الاستشعار الصناعي. إذا كنت تخطط لنظام استشعار جديد أو استبدال الموصلات الصناعية الموجودة، فتعرف على المزيد حول موصل المستشعر الصناعي من سلسلة M12 واتصل بناللحصول على التوجيه الفني والمواصفات المخصصة وعروض الأسعار التي تركز على التطبيق.
