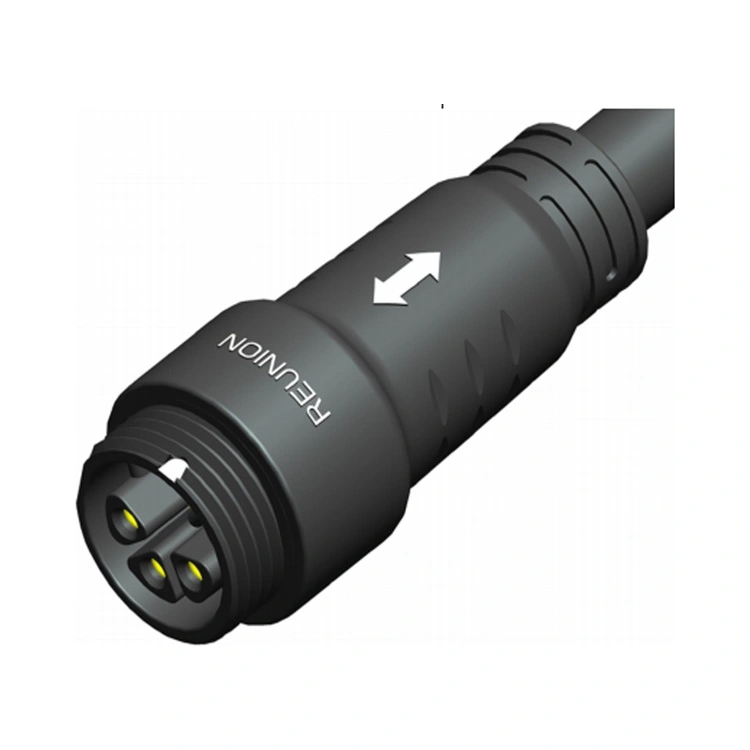

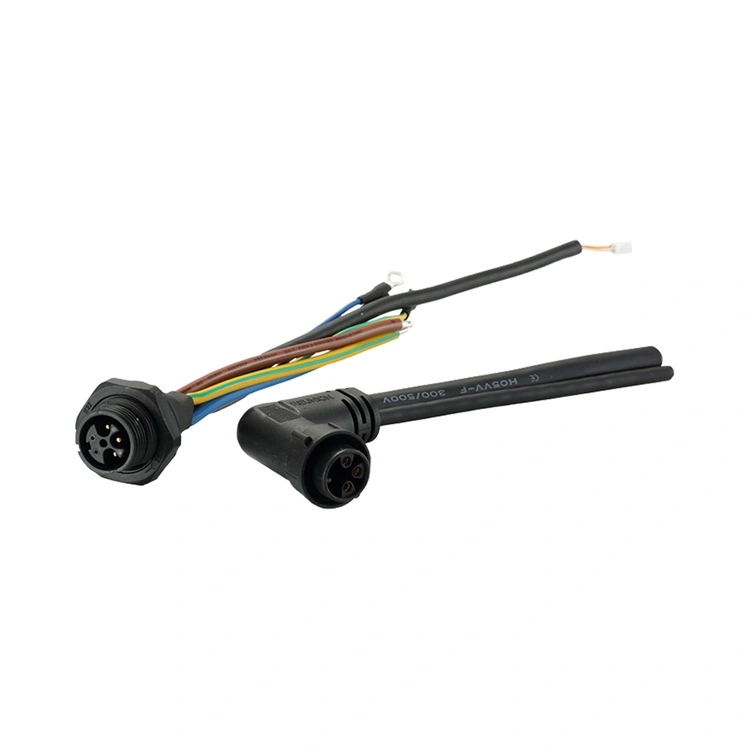

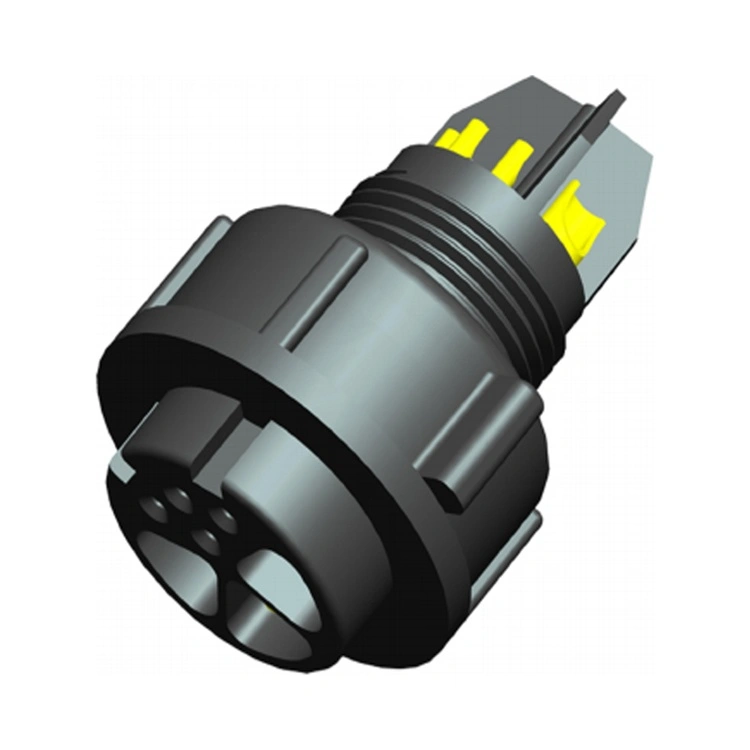

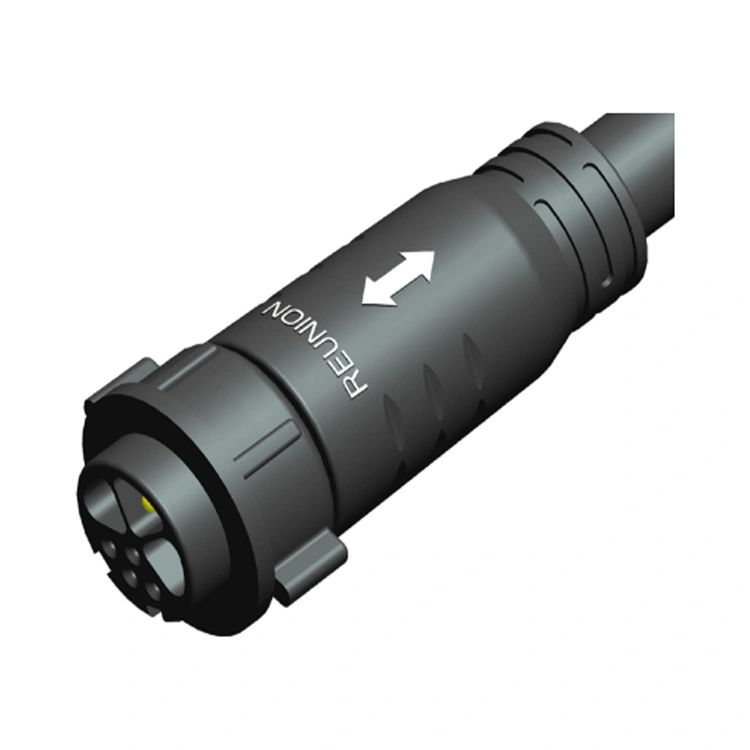

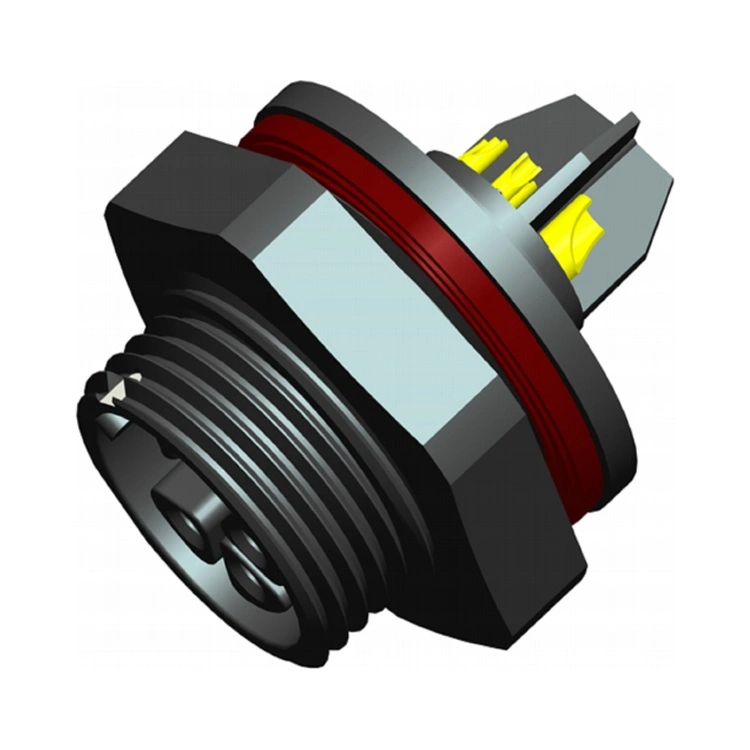

يعد موصل الطاقة والإشارة الهجين من السلسلة M بمثابة حل التوصيل البيني المتكامل من Reunion للتطبيقات التي تتطلب كلاً من الطاقة ونقل البيانات داخل مبيت واحد مدمج. يجمع هذا الموصل بين الختم البيئي القوي وآلية القفل الملولبة لسلسلة M مع تكوينات الاتصال الهجينة لإشارة الطاقة - مما يلغي الحاجة إلى كابلات طاقة وإشارة منفصلة.
تم تصميم جهات اتصال الطاقة لاتصالات آمنة ومنخفضة المقاومة بمقاييس سلكية تصل إلى 14 AWG، بينما يتم حماية جهات اتصال الإشارة ووضعها لتقليل التداخل المتبادل. تقوم شركة Reunion بتصنيع السلسلة M من خلال عملية متكاملة رأسيًا - بدءًا من التصنيع الدقيق وحتى التجميع الآلي والاختبار الكهربائي بنسبة 100%. بالنسبة للمهندسين الذين يصممون المعدات الصناعية المدمجة أو الروبوتات أو الأنظمة الآلية، يوفر هذا الموصل حلاً موثوقًا وفعالًا يقلل من تعقيد الأسلاك ومتطلبات مساحة اللوحة.
| ميزة | فائدة |
| الطاقة والإشارة في موصل واحد | يجمع بين توصيل الطاقة (حتى 22 أمبير) ونقل الإشارة في واجهة واحدة - مما يقلل من مساحة اللوحة وعدد الكابلات ووقت التثبيت. |
| IP67 الختم البيئي | محكم ضد الغبار ومحمي ضد الغمر المؤقت - يمكن الاعتماد عليه في البيئات الصناعية والغسيلية والخارجية. |
| آلية قفل الخيوط | التزاوج المقاوم للاهتزاز - يمنع انقطاع الاتصال العرضي في التطبيقات عالية الاهتزاز. |
| تكوينات متعددة لإشارة الطاقة | سلسلة 1M 2+4Pin، 7Pin و9Pin سلسلة 2M 3+2، و3+4Pin، و9Pin - تتكيف مع متطلبات الطاقة والإشارة المختلفة. |
| اتصالات مطلية بالذهب | مقاومة اتصال منخفضة وحماية من التآكل - تحافظ على الأداء على مدى مئات دورات التزاوج. |
| -40 درجة مئوية إلى +105 درجة مئوية | يغطي نطاق درجة الحرارة الواسع الظروف الصناعية والخارجية القاسية. |
| خيارات الإنهاء المرنة | يتكيف اللحام واللحام بالغمس وثنائي الفينيل متعدد الكلور مع طرق التجميع المختلفة. |
| المعلمة | سلسلة 1M | سلسلة 2M |
| تكوينات الاتصال | 2+4 دبابيس، 7 دبابيس، 8 دبابيس | 3+2 دبابيس، 3+4 دبابيس، 9 دبابيس |
| تيار الطاقة | 12 أ | 22 أ |
| جهد الطاقة | 250 فولت | 800 فولت |
| تيار الإشارة | 6 أ | 9 أ |
| جهد الإشارة | ما يصل إلى 50 فولت تيار متردد/تيار مستمر | |
| مقاومة العزل | ≥2000MΩ | ≥2000MΩ |
| دورات التزاوج | ≥1000 مرة | ≥1000 مرة |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +105 درجة مئوية | -40 درجة مئوية ~ +105 درجة مئوية |
| تصنيف الحماية | IP67 (حالة التزاوج) | IP67 (حالة التزاوج) |
| مواد الإسكان | PA6 | PA6 |
| مواد الاتصال | سبائك النحاس مع طلاء الذهب | سبائك النحاس مع طلاء الذهب |
يتم نشر موصل الطاقة والإشارة الهجين من السلسلة M عبر الصناعات حيث يعمل اتصال إشارة الطاقة المدمج على تبسيط تصميم المعدات وتقليل تعقيد التثبيت.
الروبوتات - قوة المحرك + تعليقات جهاز التشفير، وطاقة الأدوات في نهاية الذراع + إشارات المستشعر.
الأتمتة الصناعية - قوة المحرك + تعليقات الموقع، التحكم في الصمام + مراقبة الحالة.
الأجهزة الطبية - طاقة المضخة + إشارات مستشعر التدفق، طاقة معدات التشخيص + البيانات.
إضاءة LED - محركات LED عالية الطاقة + إشارات التحكم DALI/DMX.
أجهزة الاستشعار الصناعية - قوة الاستشعار + اتصال IO-Link.
تصنيع السيارات - قوة معدات خط التجميع + إشارات التحكم.
الطاقة المتجددة - طاقة تعقب الطاقة الشمسية + تعليقات الموقع.
| شهادة | نِطَاق |
| الأيزو 9001:2015 | إدارة الجودة - التصميم والإنتاج وخدمة ما بعد البيع. |
| الأيزو 14001:2015 | الإدارة البيئية - التحقق من الحد من النفايات والممارسات المستدامة. |
| آيزو 13485:2016 | إدارة جودة الأجهزة الطبية - تنطبق على سلسلة M المستخدمة في معدات التشخيص أو المراقبة. |
| معترف بها من قبل UL | شهادة السلامة على مستوى المكونات لأسواق أمريكا الشمالية. |
| بنفايات | تقييد المواد الخطرة - الامتثال لتوجيهات الاتحاد الأوروبي. |
يعمل خط إنتاج سلسلة M من Reunion تحت ضوابط عملية صارمة. يتم التحقق من ختم IP67 في كل دفعة إنتاج من خلال اختبار الغمر الفعلي. يتم الاحتفاظ بسجلات الاختبار وشهادات المواد وتقارير الفحص لكل دفعة.
يجمع كلا الموصلين بين الطاقة والإشارة في واجهة واحدة، لكنهما يخدمان احتياجات التطبيقات المختلفة:

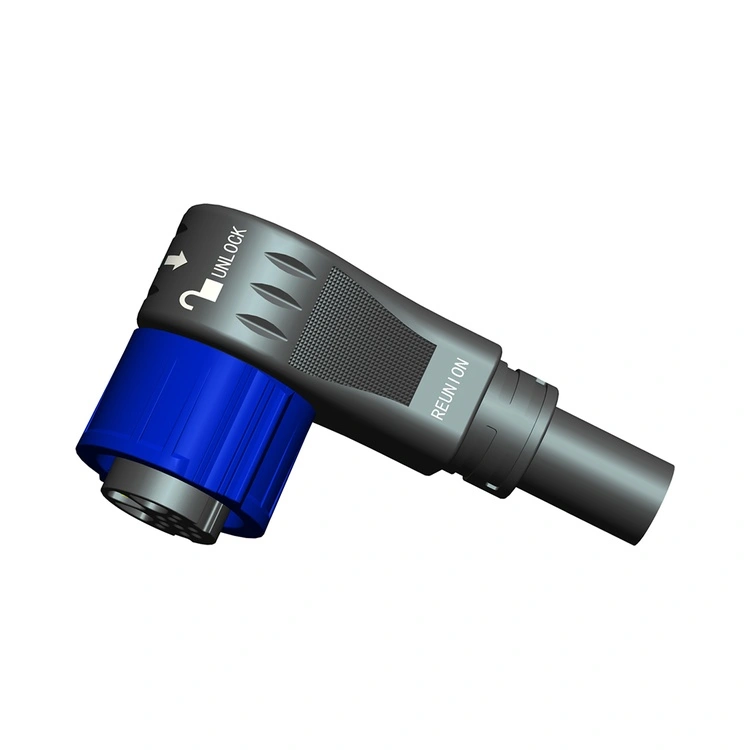

| وجه | سلسلة M الهجينة | سلسلة X الهجينة |
| آلية القفل | نظام قفل الخيوط | نظام قفل الدوران السريع |
| ختم | IP67 (قياسي) | IP67 (قياسي) |
| تصنيف القوة | ما يصل إلى 22A | ما يصل إلى 30A |
| حجم القشرة | سلسلة 1M، 2M | سلسلة 1X، 3X |
| التطبيق الأساسي | الصناعية، الروبوتات، إضاءة LED، | معدات الاختبار، الروبوتات، البطارية، الطاقة، شاشة LED |
