جمع شملتقوم بتطوير حلول الموصلات للتطبيقات التي تتطلب توصيلات كهربائية يمكن الاعتماد عليها، وتشغيل مريح، وتكامل مدمج. الموصل سحب وسحب معدني من سلسلة Bعبارة عن موصل دائري مصمم حول آلية القفل الذاتي بالدفع والسحب، مما يساعد الشركات المصنعة للمعدات على إنشاء اتصالات آمنة مع تبسيط التزاوج الروتيني وفصل الاتصال في التطبيقات الصناعية وتطبيقات الأجهزة والطبية وغيرها من التطبيقات الإلكترونية.
يجمع موصل الدفع والسحب المعدني من السلسلة B بين غلاف دائري معدني وآلية قفل الدفع والسحب لدعم التوصيلات الكهربائية السريعة والآمنة. اعتمادًا على التكوين المحدد، يمكن لعائلة الموصل هذه استيعاب ترتيبات اتصال متعددة وأنماط تركيب مختلفة وخيارات إنهاء اللحام أو التجعيد أو ثنائي الفينيل متعدد الكلور. هذه الخصائص تجعل الأمر يستحق النظر فيه بالنسبة للمعدات التي تتطلب اتصالاً متكررًا وتركيبًا موفرًا للمساحة وإشارة موثوقة أو نقل طاقة. تشرح هذه المقالة كيفية عمل الموصل ومزايا التصميم الرئيسية وسيناريوهات التطبيق ومعايير التحديد واعتبارات الجودة. كما أنه يوضح المعلومات الفنية التي يجب على المشترين تأكيدها مع Reunion قبل تحديد موصل لتصميم جديد أو مشروع بديل.

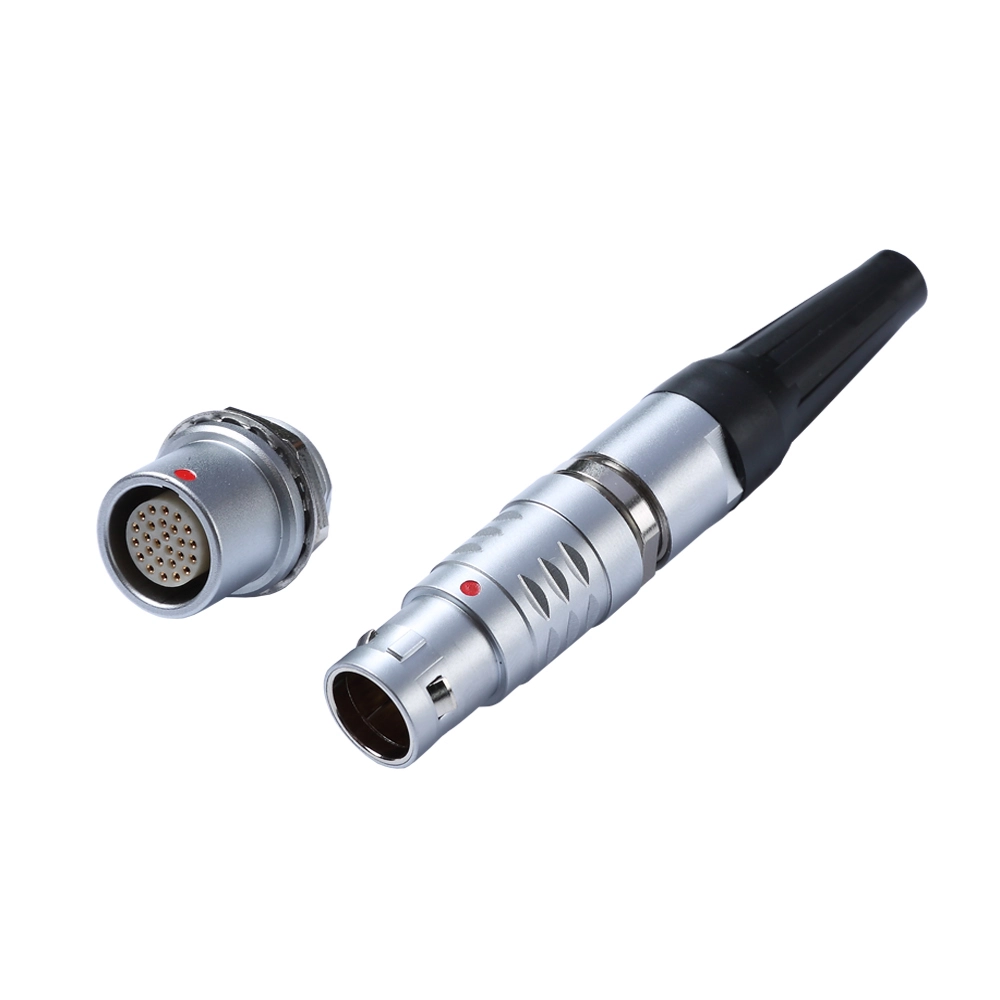

موصل الدفع والسحب المعدني من السلسلة B هو موصل كهربائي دائري يستخدم آلية الإغلاق الذاتي للدفع والسحب لتوصيل وفصل مكونات التزاوج. على عكس الموصلات الملولبة التقليدية، التي تتطلب عادةً تشديدًا دورانيًا، يتيح تصميم الدفع والسحب للمستخدمين إنشاء اتصال عن طريق إدخال القابس في الوعاء المتوافق الخاص به. تعمل آلية القفل عندما يتم تزاوج الموصل بشكل صحيح ويتم تحريره من خلال إجراء السحب المحدد.
يوفر الغلاف المعدني واجهة ميكانيكية قوية وقد يساهم في التوافق الكهرومغناطيسي عندما يتم دمج هيكل حماية الموصل بشكل صحيح في الجهاز. اعتمادًا على التكوين، يمكن للموصل أن يدعم نقل الإشارات الكهربائية، أو توصيل الطاقة، أو مجموعة من متطلبات الدائرة.
تغطي معلومات منتج سلسلة B من Reunion أحجام وتكوينات متعددة للموصلات. قد تتضمن الخيارات المتاحة إنشاءات مستقيمة أو ذات زوايا، وترتيبات اتصال مختلفة، وطرق إنهاء بديلة. يجب على المشترين الرجوع إلى رسم المنتج ومواصفاته المعمول بها للتحقق من الميزات الدقيقة للنموذج المحدد.
للحصول على معلومات مفصلة عن المنتج، قم بزيارة صفحة موصل الدفع والسحب المعدني من سلسلة Reunion B.
تم تصميم آلية الدفع والسحب لجعل عمليات التوصيل الكهربائي واضحة دون التضحية بأمان واجهة التزاوج. يمكن فهم عملها على ثلاث مراحل.
يعد مبدأ التشغيل هذا مفيدًا بشكل خاص في المعدات التي تتطلب تغييرات متكررة في الاتصال أو الوصول إلى الصيانة أو التشغيل في الأماكن الضيقة. يمكنه تقليل الوقت المستغرق في التعامل مع الموصل المتكرر مقارنة بأنظمة الاتصال التي تتطلب خطوات ربط متعددة.
ومع ذلك، لا ينبغي التعامل مع آلية القفل كبديل للتثبيت الصحيح. لا يزال من الممكن أن يؤدي إجهاد الكابل واختلال محاذاة الموصل وأجزاء التزاوج غير المتوافقة والتعامل غير السليم إلى إضعاف أداء الاتصال. يجب على المستخدمين اتباع تعليمات الشركة المصنعة للتزاوج والتحرير وإدارة الكابلات.
يدعم تصميم الإغلاق الذاتي التزاوج السريع والإصدار المتعمد. يكون ذلك مفيدًا عندما يحتاج المشغلون إلى توصيل أو فصل الدوائر الكهربائية بشكل منتظم دون تكرار تدوير صامولة التوصيل.
يوفر الغلاف المعدني هيكل موصل متين ويمكن أن يدعم استمرارية التدريع في الأنظمة المصممة بشكل مناسب. تعتمد الحماية الفعالة من التداخل الكهرومغناطيسي على التوصيل الكامل، بما في ذلك ملامسة الغلاف ودرع الكابل والتأريض وجودة التثبيت.
تتطلب تصميمات المعدات المختلفة أعدادًا مختلفة من الدوائر الكهربائية. تتضمن عائلة السلسلة B تكوينات اتصال متعددة، مما يسمح للمهندسين بتقييم الخيارات وفقًا لعدد الإشارات ومتطلبات الطاقة والمساحة المتاحة وبنية الأسلاك. يجب التحقق من العدد الدقيق لجهات الاتصال وتقييماتها الكهربائية للطراز المحدد.
اعتمادًا على تكوين المنتج، قد تتضمن خيارات الإنهاء ما يلي:
يجب تقييم نمط الاتصال وحجم الموصل وأدوات التجميع ومساحة التثبيت معًا قبل تحديد الموصل.
تساعد ميزات المفاتيح في توجيه القابس إلى اتجاه التزاوج الصحيح. يمكن أن يؤدي ذلك إلى تقليل مخاطر المحاذاة غير الصحيحة وتحسين اتساق التجميع، خاصة عندما تحتوي المعدات على موصلات متشابهة متعددة.
يمكن اعتبار موصل الدفع والسحب المعدني من السلسلة B للمعدات التي تستفيد من واجهة دائرية مدمجة والتعامل المريح مع الاتصال. تعتمد الملاءمة الفعلية على التصنيفات الكهربائية والميكانيكية والبيئية للطراز المحدد.
بالنسبة للتطبيقات الطبية أو تطبيقات السلامة الحرجة أو غيرها من التطبيقات الخاضعة للتنظيم، يجب أن يفي الموصل بمتطلبات تصميم المعدات الكاملة. لا يحدد الوصف العام للمنتج الخاص بالموصل بشكل مستقل التوافق مع كل معيار خاص بالتطبيق.
يمكن أن يؤدي اختيار موصل يعتمد فقط على المظهر أو حجم الصدفة إلى حدوث مشكلات في التوافق. يجب على المهندسين وفرق الشراء تقييم المتطلبات الكهربائية والميكانيكية الكاملة قبل تقديم الطلب.
تحديد عدد دوائر الطاقة والإشارة التي يحتاجها الجهاز. اسمح ببنية الأسلاك المقصودة وتأكد مما إذا كانت الإدخال المحدد يدعم ترتيب الاتصال المطلوب. لا تفترض أن الموصلات ذات الأبعاد الخارجية المماثلة لها تخطيطات داخلية متطابقة.
تحقق من التيار المقنن وجهد العمل لتكوين الموصل الدقيق. يمكن أن تختلف هذه القيم باختلاف قطر جهة الاتصال وعدد جهات الاتصال وحجم الموصل ودرجة الحرارة وظروف التشغيل. لا ينبغي مطلقًا تطبيق الحد الأقصى لتصنيف نموذج واحد تلقائيًا على السلسلة بأكملها.
اختر أطراف اللحام أو التجعيد أو ثنائي الفينيل متعدد الكلور وفقًا لتصميم المعدات وعملية التصنيع. تأكد من الأدوات المطلوبة ومواصفات الكابل وتخطيط ثنائي الفينيل متعدد الكلور ومساحة التجميع المتاحة.
تحقق من أرقام أجزاء القابس والمقبس، وأبعاد الغلاف، وفتحة اللوحة، وترتيب التركيب، ونطاق قطر الكابل. بالنسبة للمشاريع البديلة، قارن رسومات الموصل الحالي وترتيبات الاتصال بدلاً من الاعتماد على اسم المنتج وحده.
مراجعة درجة حرارة التشغيل، والرطوبة، والاهتزاز، والصدمات الميكانيكية، والتعرض للتآكل، وحماية الدخول. حدد مستوى الحماية المناسب للبيئة المقصودة وتأكد من أن الاتصال المجمع بالكامل يلبي المتطلبات.
يلخص الجدول التالي العوامل الرئيسية التي يجب مراعاتها عند تقييم موصل السلسلة B لتصميم جهاز جديد.
| عامل الاختيار | ما يجب التحقق منه | لماذا يهم؟ |
|---|---|---|
| عدد جهات الاتصال | عدد وترتيب الاتصالات الكهربائية | يضمن أن الموصل يدعم الدوائر المطلوبة |
| التقييمات الكهربائية | التصنيف الحالي، جهد العمل، ومواصفات الاتصال | يساعد على منع الإجهاد الكهربائي وظروف التشغيل غير المناسبة |
| نوع الإنهاء | تكوين اللحام أو التجعيد أو ثنائي الفينيل متعدد الكلور | يحدد طريقة الأسلاك والأدوات ومتطلبات التجميع |
| اتجاه الموصل | بناء مستقيم أو زاوية، حيثما كان ذلك متاحا | يساعد على استيعاب توجيه الكابل ومساحة التثبيت |
| القفل والمحاذاة | أجزاء التزاوج المتوافقة وترتيب المفاتيح | يقلل من مخاطر التزاوج غير الصحيح والانقطاع غير المقصود |
| حماية البيئة | تصنيف IP ودرجة الحرارة والرطوبة والاهتزاز وظروف التآكل | يدعم التشغيل الموثوق به في البيئة المقصودة |
| متطلبات الخدمة | تردد التزاوج المتوقع والوصول إلى الصيانة | يساعد في تحديد ما إذا كان الموصل يناسب سير عمل التشغيل |
هذا الجدول عبارة عن قائمة مرجعية للاختيار، وليس بديلاً عن ورقة بيانات المنتج الرسمية. قم بتأكيد كل قيمة حرجة مقابل الوثائق الفنية الحالية للحصول على رقم الجزء الدقيق.
يساعد التثبيت الصحيح في الحفاظ على أداء الموصل طوال فترة خدمة الجهاز. حتى الموصل المصمم جيدًا يمكن أن يفشل قبل الأوان إذا تم تجميعه بشكل غير صحيح أو تعرض لظروف خارج حدوده المقدرة.
يجب أن تتبع طرق التنظيف ومواد التشحيم، إن وجدت، تعليمات الشركة المصنعة. قد تؤدي المواد الكيميائية أو الأدوات الكاشطة غير المعتمدة إلى إتلاف مكونات الطلاء أو العزل أو الختم.
بالنسبة لمشروعات OEM وأوامر الإنتاج المتكررة، يجب تقييم جودة الموصل من خلال المتطلبات الموثقة بدلاً من المطالبات العامة وحدها. يمكن أن يساعد التقييم المنظم فرق الشراء على مقارنة الموردين وتقليل مخاطر التكامل.
قبل الموافقة على الموصل، ضع في اعتبارك النقاط التالية:
توفر صفحة منتجات السلسلة B الخاصة بشركة Reunion نقطة بداية لتقييم المنتج. بالنسبة لقرارات التصميم الحاسمة، يجب على المشترين الحصول على المواصفات الحالية الخاصة بالطراز والتأكد من أن التكوين المقترح يلبي متطلباتهم.
ميزتها الرئيسية هي الجمع بين عملية القفل الذاتي بالدفع والسحب وهيكل موصل دائري معدني. يمكن لهذا التصميم تبسيط التزاوج المتكرر وفصل الاتصال مع دعم الاتصالات الآمنة في المعدات المتوافقة.
اعتمادًا على الطراز المحدد، قد تتضمن الخيارات وصلات لحام، وتجعيد، وثنائي الفينيل متعدد الكلور. يجب على المشترين تأكيد نمط الإنهاء المتاح ومتطلبات التجميع لرقم الجزء الدقيق.
قد يكون مناسبًا للمعدات الطبية والتشخيصية المتوافقة عندما تتوافق متطلباته الكهربائية والميكانيكية والتنظيفية والبيئية مع التطبيق. يجب على الشركة المصنعة للجهاز بالكامل التحقق من جميع المتطلبات التنظيمية ومتطلبات السلامة ذات الصلة قبل الاستخدام.
لا. تختلف حماية البيئة حسب تصميم الموصل وتكوينه. يجب على المشترين التحقق من تصنيف IP المذكور وما إذا كان ينطبق على التجميع المزاوج، أو الموصل غير المرتبط، أو أي شرط آخر محدد. لا تفترض أن الغلاف المعدني وحده يوفر حماية ضد الماء.
قم بتوفير عدد جهات الاتصال المطلوبة، والتقييمات الكهربائية، وأنواع المقابس والأوعية، وطريقة الإنهاء، وأبعاد الكابل، ومتطلبات التركيب، وبيئة التشغيل، وكمية الطلب المقدرة. يمكن أيضًا أن يساعد رقم الجزء أو الرسم أو العينة الموجودة المورد في تقييم التوافق.
يمكن أن يكون موصل الدفع والسحب المعدني من السلسلة B خيارًا عمليًا للمعدات التي تتطلب معالجة اتصال مريحة وإغلاقًا ذاتيًا آمنًا وواجهة كهربائية دائرية مدمجة. يعتمد التكوين الصحيح على عدد جهات الاتصال، وتقييمات التيار والجهد، وطريقة الإنهاء، والتوافق الميكانيكي، والمتطلبات البيئية. ومن خلال التحقق من المواصفات التفصيلية والتحقق من صحة الموصل داخل المعدات المقصودة، يمكن للمهندسين وفرق الشراء اتخاذ قرارات أكثر ثقة بشأن التوريد. استكشف موصل الدفع والسحب المعدني من السلسلة B من Reunion لمراجعة معلومات المنتج المتاحة. إذا كنت تخطط لتصميم جديد، أو استبدال موصل موجود، أو توفير مكونات للإنتاج بكميات كبيرة،اتصل بنالمناقشة متطلباتك الفنية، وتأكيد التكوينات المتوافقة، وطلب تفاصيل المنتج للتطبيق الخاص بك.
-
