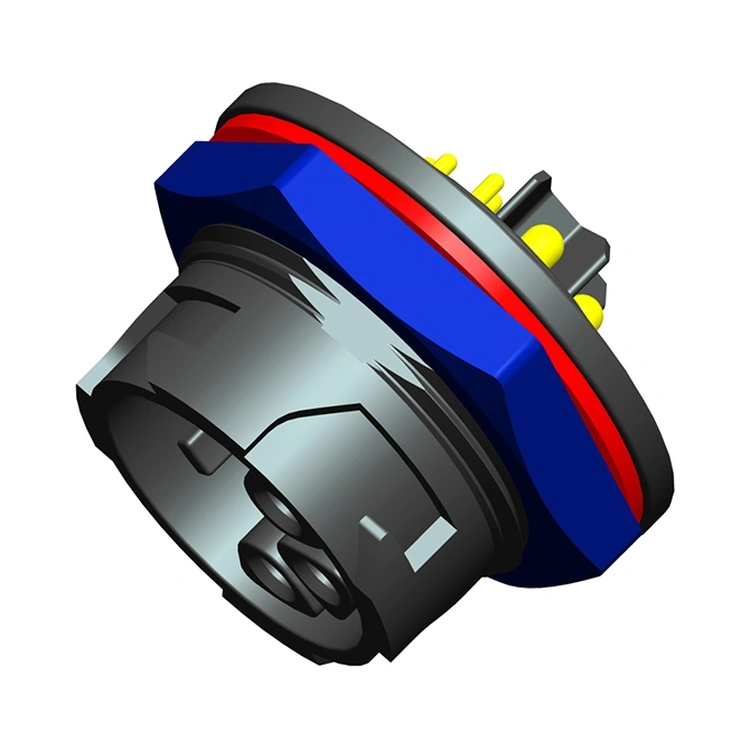

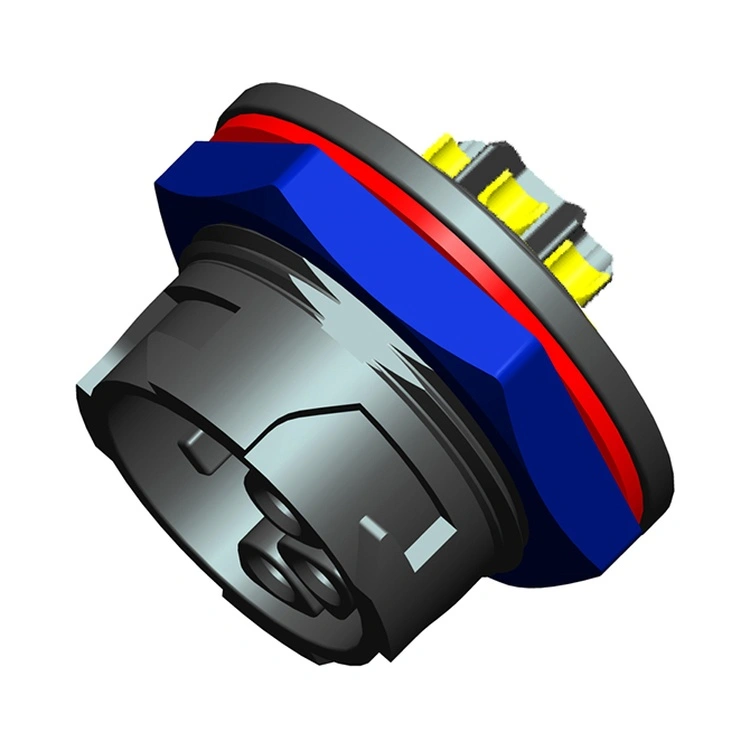

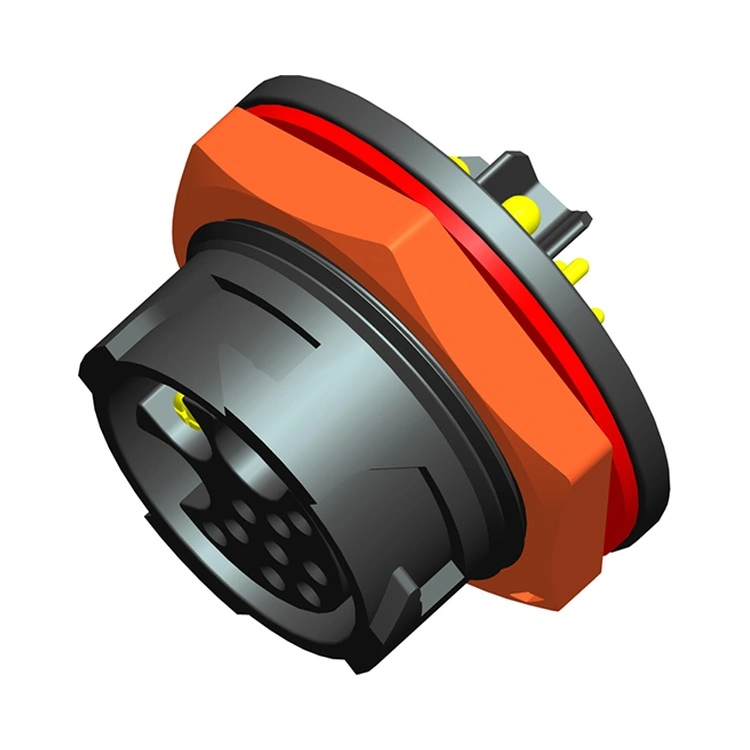

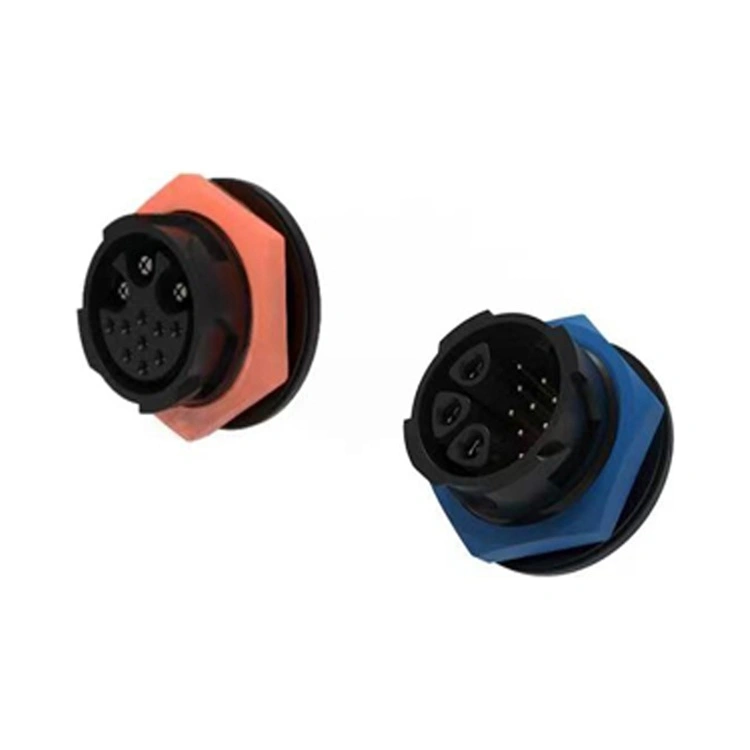

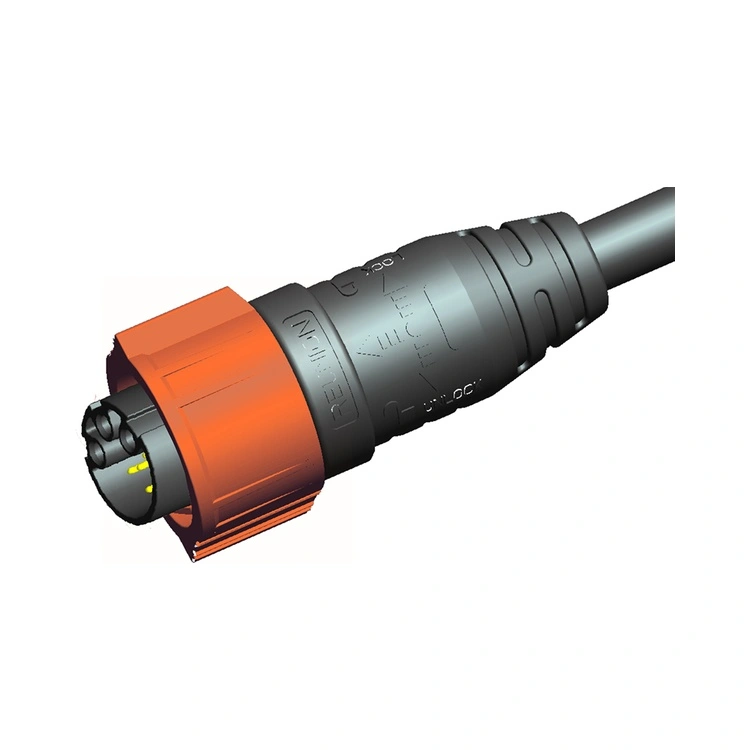

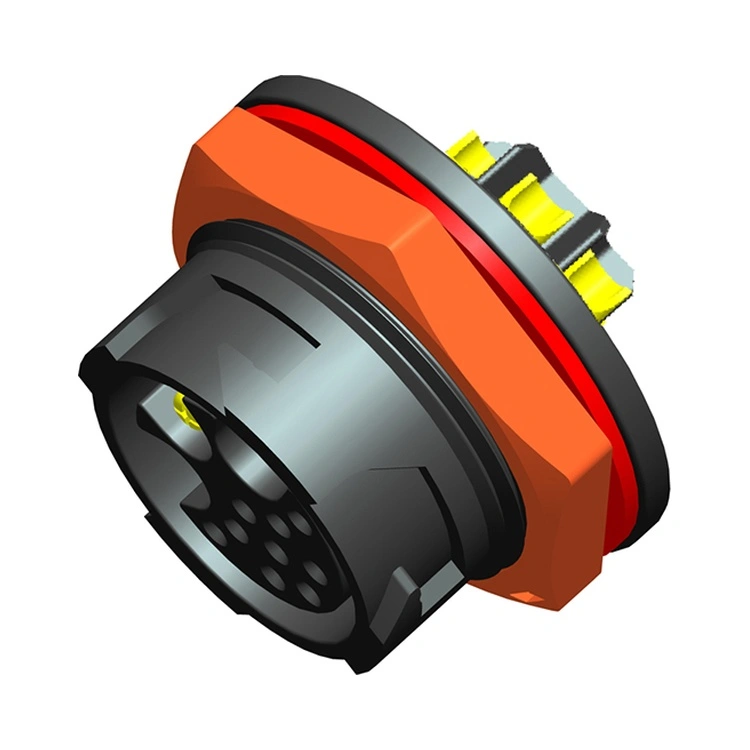

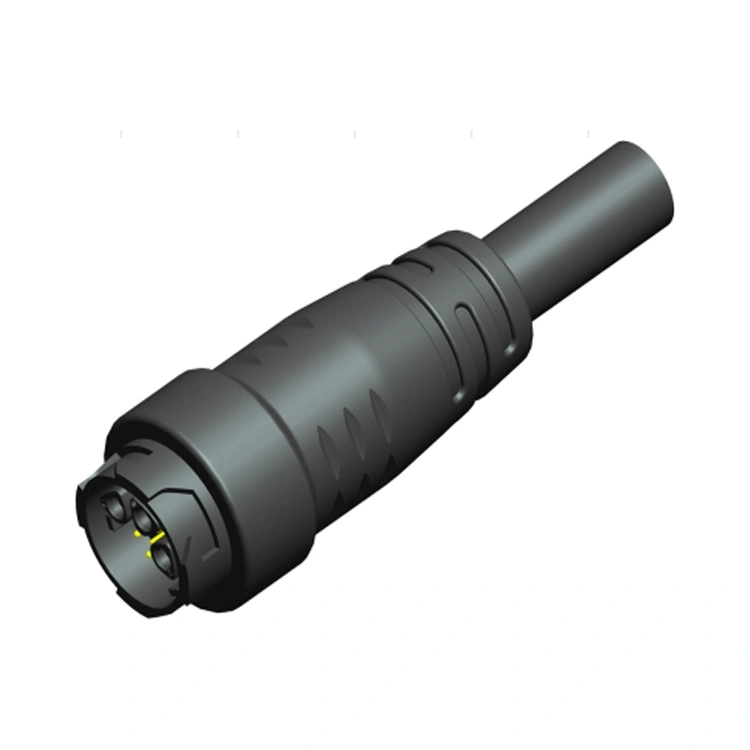

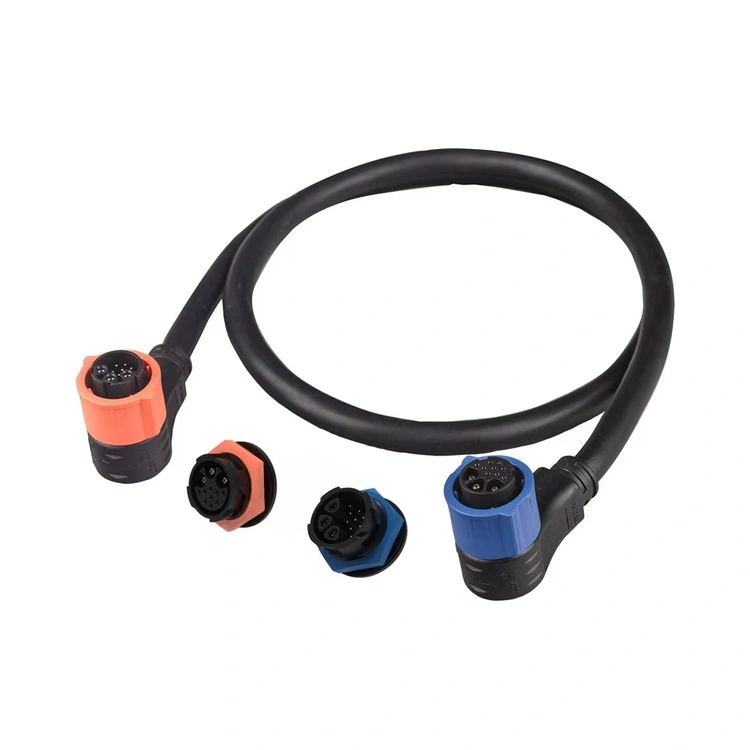

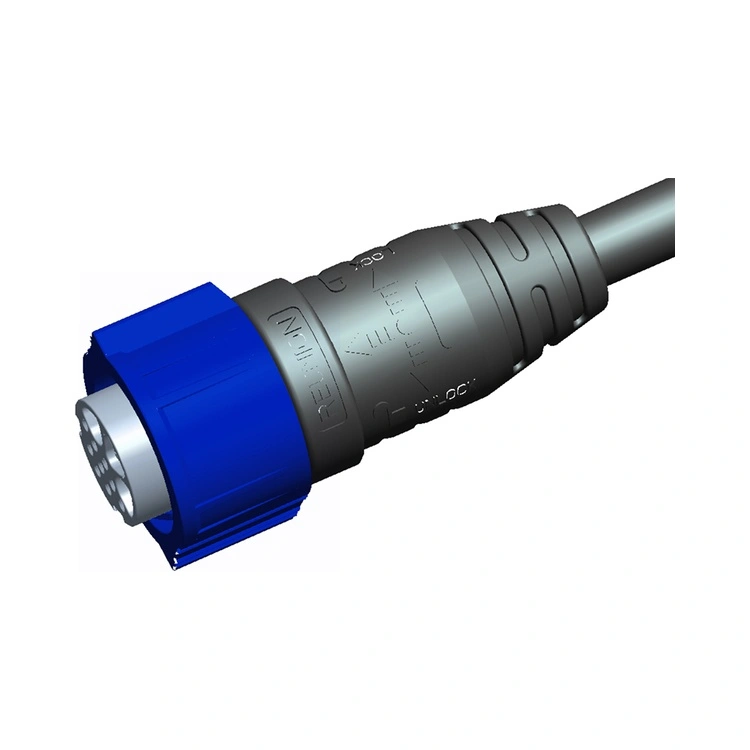

يعد موصل الطاقة والإشارة الهجين من السلسلة X بمثابة حل التوصيل البيني المبتكر من Reunion الذي يجمع بين توصيل الطاقة ونقل الإشارة في مبيت واحد موفر للمساحة. يعالج هذا الموصل الطلب المتزايد من الشركات المصنعة للمعدات لتقليل مساحة اللوحة وعدد الكابلات وتعقيد التثبيت من خلال دمج أنواع اتصال متعددة في واجهة واحدة.
تم تصميم جهات اتصال الطاقة لتوفير اتصالات آمنة ومنخفضة المقاومة، بينما يتم حماية جهات اتصال الإشارة ووضعها لتقليل التداخل. تقوم شركة Reunion بتصنيع سلسلة X من خلال عملية متكاملة رأسيًا - بدءًا من التصنيع الدقيق وقولبة الحقن وحتى التجميع الآلي والاختبار الكهربائي بنسبة 100%. بالنسبة للمهندسين الذين يصممون المعدات الصناعية المتقدمة، أو البطاريات، أو الطاقة، أو الدراجة الإلكترونية، أو مصابيح LED، أو الروبوتات، يوفر هذا الموصل حلاً موثوقًا وفعالًا يبسط الأسلاك ويقلل من البصمة العامة للنظام.
| ميزة | فائدة |
| الطاقة والإشارة في موصل واحد | يجمع بين توصيل الطاقة (حتى 30 أمبير) ونقل الإشارة في واجهة واحدة - مما يقلل من مساحة اللوحة وعدد الكابلات. |
| نظام قفل الدوران السريع | يعمل التزاوج السريع بيد واحدة مع تأكيد القفل الصوتي على تقليل وقت التثبيت والصيانة. |
| IP67 الختم البيئي | محكم ضد الغبار ومحمي ضد الغمر المؤقت - يمكن الاعتماد عليه في التطبيقات الصناعية والخارجية. |
| تكوينات متعددة لإشارة الطاقة | سلسلة 1X: 2+4 دبابيس سلسلة 3X: 3 + 9 دبابيس - يتكيف مع متطلبات الطاقة والإشارة المختلفة. |
| السكن البلاستيك | مادة النايلون — UL94-V0، مقاومة للتآكل، ومقاومة للاهتراء |
| اتصالات مطلية بالذهب | مقاومة اتصال منخفضة وحماية من التآكل - تحافظ على الأداء على مدى مئات دورات التزاوج. |
| -40 درجة مئوية إلى +105 درجة مئوية | يغطي نطاق درجة الحرارة الواسع الظروف الصناعية والخارجية القاسية. |
| المعلمة | مواصفة |
| تكوينات الاتصال | 3 قوة + 9 إشارة |
| قوة الاتصال الحالية | ما يصل إلى 30 أمبير لكل جهة اتصال |
| جهد الطاقة | ما يصل إلى 300 فولت تيار متردد/تيار مستمر |
| إشارة الاتصال الحالية | ما يصل إلى 5A لكل جهة اتصال |
| جهد الإشارة | ما يصل إلى 30 فولت تيار مستمر |
| اتصل بالمقاومة | ≥5mΩ |
| مقاومة العزل | ≥2000MΩ |
| تحمل عازلة | 1500 فولت تيار متردد لمدة دقيقة واحدة |
| دورات التزاوج | ≥1,000 مرة |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +105 درجة مئوية |
| تصنيف الحماية | IP67 (حالة التزاوج) |
| مواد الإسكان | PA6 + GF اللون الأسود |
| مواد الاتصال | طلاء الذهب C54400 وC3602 وطلاء النيل |

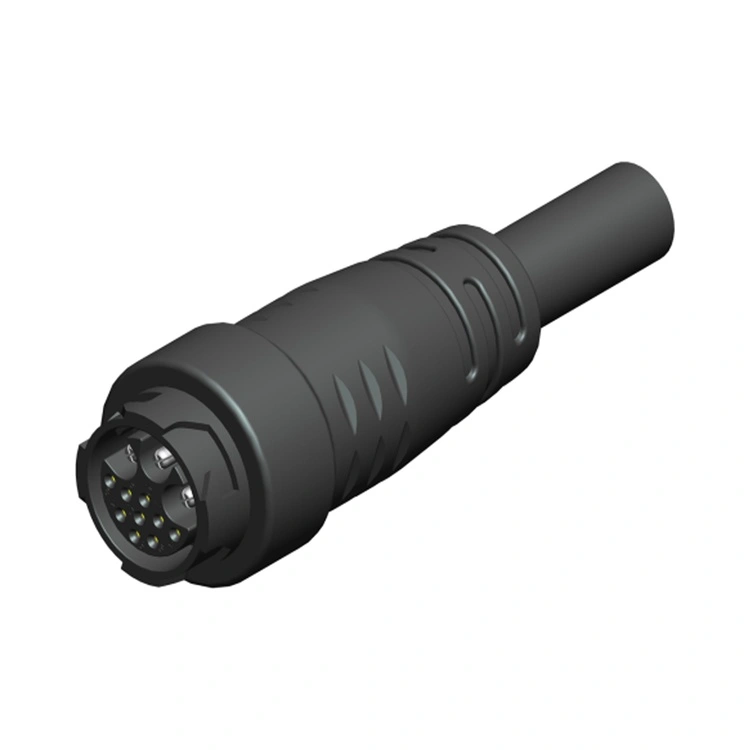

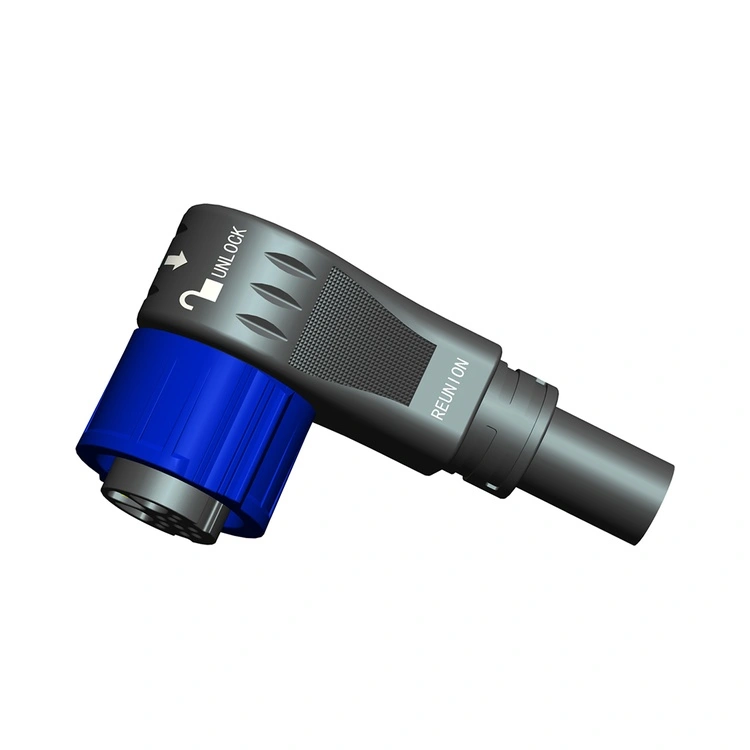

| خروج الكابل | زاوية مستقيمة أو قائمة |
| وجه | ريونيون X سلسلة الهجين | موصلات طاقة + إشارة منفصلة | العلامات التجارية الأوروبية المتميزة للموصلات الهجينة |
| مساحة اللوحة | مطلوب قطع لوحة واحدة | مطلوب قطعتين من الألواح | انقطاع لوحة واحدة |
| عدد الكابلات | مطلوب كابل واحد | مطلوب كابلين | كابل واحد |
| سعر | التسعير المناسب للحجم | انخفاض تكلفة المكونات، وارتفاع تكلفة التثبيت | 3-4× أعلى |
| وقت التثبيت | مخفض (موصل واحد) | ممتد (موصلين) | مخفض |
| ختم IP67 | معيار | عامل | معيار |
| تكوينات الاتصال | خيارات متعددة - شاملة | قابلة للتخصيص | نطاق محدود |
| تصنيف القوة | ما يصل إلى 30A | مشابه | مشابه |
| اختبار كهربائي 100% | كل وحدة | على أساس العينة | على أساس العينة |
| إمكانية التتبع | تخطيط موارد المؤسسات يمكن تتبعها | عامل | نعم |
| مهلة | 12-15 يوما | 4-8 أسابيع | 4-8 أسابيع |
| التخصيص | موك منخفض | عامل | موك عالية |
ميزة ريونيون: يمكنك الحصول على اتصال متكامل لإشارة الطاقة، ومتطلبات مساحة اللوحة المخفضة، وإدارة مبسطة للكابلات - كل ذلك بأسعار فعالة من حيث التكلفة، دون التكلفة العالية للعلامات التجارية الأوروبية.
| شهادة | نِطَاق |
| الأيزو 9001:2015 | إدارة الجودة - التصميم والإنتاج وخدمة ما بعد البيع. |
| الأيزو 14001:2015 | الإدارة البيئية - التحقق من الحد من النفايات والممارسات المستدامة. |
| آيزو 13485:2016 | إدارة جودة الأجهزة الطبية - تنطبق على سلسلة X المستخدمة في معدات التشخيص أو المراقبة. |
| معترف بها من قبل UL | شهادة السلامة على مستوى المكونات لأسواق أمريكا الشمالية. |
| بنفايات | تقييد المواد الخطرة - الامتثال لتوجيهات الاتحاد الأوروبي. |
يعمل خط إنتاج سلسلة X من Reunion تحت ضوابط عملية صارمة. يتم التحقق من ختم IP67 في كل دفعة إنتاج من خلال اختبار الغمر الفعلي. يتم الاحتفاظ بسجلات الاختبار وشهادات المواد وتقارير الفحص لكل دفعة.
الميزة الأساسية هيكفاءة المساحة والكابلات. موصل الهجين:
يقلل من قواطع اللوحة- موصل واحد مقابل موصلين أو ثلاثة موصلات منفصلة.

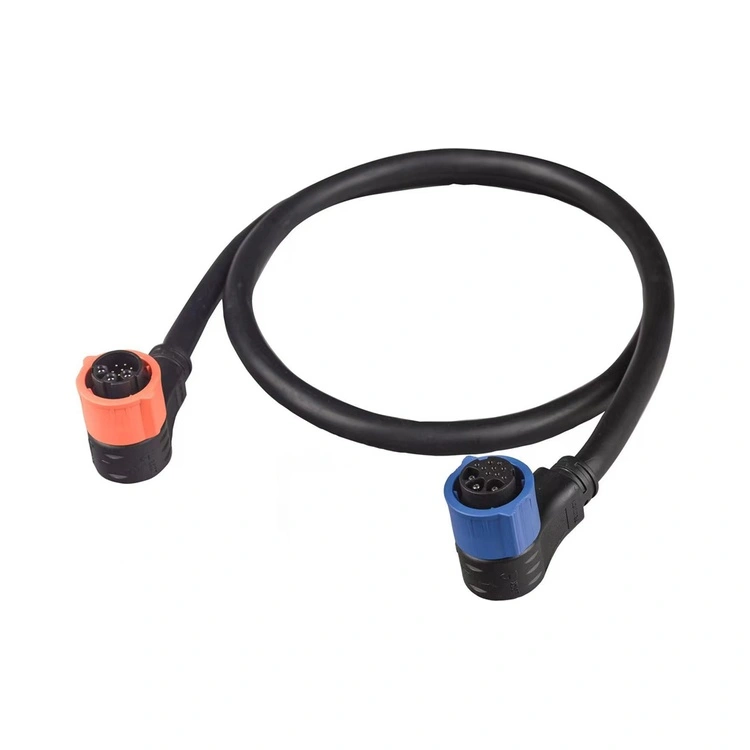

يقلل من عدد الكابلات– تجميع كابل واحد مقابل كابلات متعددة.
يبسط التثبيت– عملية تزاوج واحدة مقابل عمليات متعددة.
يقلل من نقاط الفشل المحتملة– اتصالات أقل تعني نقاط فشل أقل.
يحسن إدارة الكابلات- كابل واحد أسهل في التوجيه والتأمين.
بالنسبة للمعدات ذات مساحة اللوحة المحدودة - مثل الأجهزة الطبية أو الروبوتات أو أدوات التحكم الصناعية المدمجة - غالبًا ما يكون الموصل الهجين ضروريًا.
توصي Reunion بممارسات التثبيت التالية:
التزاوج– ادفع بقوة حتى تؤكد النقرة المسموعة القفل.
التفتيش يا الدائري- استبدل الحلقة الدائرية في حالة ظهور تشوه أو تشقق أو تصلب.
نصف قطر انحناء الكابل- الحفاظ على الحد الأدنى5 × قطر الكابل عند مدخل الموصل
توجيه– قم بتوجيه مخرج الكابل لأسفل للتركيبات الخارجية/المغسلة.
