تم التحقق من جميع البيانات عن طريق الاختبار الكهربائي في المصنع بنسبة 100%، وليس اختبار جودة الهواء (AQL) القائم على العينات. يتم اختبار كل وحدة قبل الشحن.
| المعلمة | 2 دبوس | 3 دبوس | 4 دبوس | 5 دبوس | 6 دبوس | 7 دبوس | 8 دبوس | 9 دبوس |
| تصنيف الجهد | 250 فولت | 250 فولت | 250 فولت | 250 فولت | 125 فولت | 50 فولت | 50 فولت | 50 فولت |
| التقييم الحالي | 20 أ | 20 أ | 15 أ | 15 أ | 10 أ | 5 أ | 5 أ | 5 أ |
| قسم الأسلاك (مم²) | 0.75-2.5 | 0.75-2.5 | 0.5-2.0 | 0.5-2.0 | 0.25-0.75 | 0.25-0.5 | 0.25-0.5 | 0.25-2.5 |
| المعلمة | القيمة / التفاصيل |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +105 درجة مئوية |
| تصنيف الحماية | IP67 / IP68 (متزاوج ) - تم اختبار غمر الدفعة على عمق 1 متر لمدة 30 دقيقة |
| مواد الإسكان | PA66 |
| مواد الاتصال | نحاس مطلي بالذهب |
| اتصل بالمقاومة | ≥3mΩ |
| دورات التزاوج | ≥500 |
| تصنيف القابلية للاشتعال | يو ال 94 فولت-0 |
| الامتثال البيئي | 100% بنفايات، الوصول |
| ميزة | فائدة | أدلة التحقق |
| الإسكان PA66 | لا يوجد صدأ أو أكسدة - تم إثبات كفاءته في رش الملح (ASTM B117) وبيئات الغسيل الكيميائي. | مقاومة ممتازة للتآكل |
| تخفيض الوزن بنسبة تصل إلى 60% | يقلل التحميل الهيكلي على اللوحات والكابلات والأذرع الآلية - مما يبسط عملية التثبيت ويقلل تكاليف الشحن. | تتوفر بيانات مقارنة جماعية مع موصلات ذات غلاف نحاسي قابل للمقارنة. |
| IP67 مقاوم للماء | يتحمل الغمر المستمر على عمق 1 متر لمدة 30 دقيقة | اختبار الغمر لعينة دفعة واحدة. |
| تكوينات 2 ~ 9 دبابيس | 2،3،4،5،6،7،8،9 دبابيس اختيارية | خيارات قياسية جاهزة للاستخدام وخيارات تحميل جهات الاتصال المخصصة. |
| اتصالات نحاسية مطلية بالذهب | مقاومة اتصال منخفضة (≥3mΩ) وحماية من التآكل - تحافظ على الأداء في الهواء الرطب والمالح. | يتم التحقق من سمك الطلاء بواسطة XRF في كل دفعة إنتاج. |
| قفل الخيوط | التزاوج المقاوم للاهتزاز - يمنع الارتخاء من حركة الآلات، والتدوير الحراري، وعمليات الرافعة. | تم اختبار الدورة حتى ≥500 تزاوج نموذجي مع الاحتفاظ بعزم الدوران بشكل ثابت. |
الشهادات - النسخ الأصلية الممسوحة ضوئيًا متاحة لملف الامتثال الخاص بك
| شهادة | النطاق / قابلية التطبيق |
| الأيزو 9001:2015 | إدارة الجودة – التصميم والإنتاج وخدمة ما بعد البيع. |
| الأيزو 14001:2015 | الإدارة البيئية - تقليل النفايات والممارسات المستدامة التي تم التحقق منها من قبل طرف ثالث. |
| آيزو 13485:2016 | إدارة جودة الأجهزة الطبية - ينطبق ذلك إذا تم دمج نظام LED الخاص بك في أكشاك الإضاءة التشخيصية أو الجراحية. |
| معترف بها من قبل UL | شهادة السلامة على مستوى المكونات لأسواق الكهرباء في أمريكا الشمالية. |
| بنفايات والوصول | يتم تقديم إعلان SVHC الكامل (المواد المثيرة للقلق الشديد) لكل دفعة. |

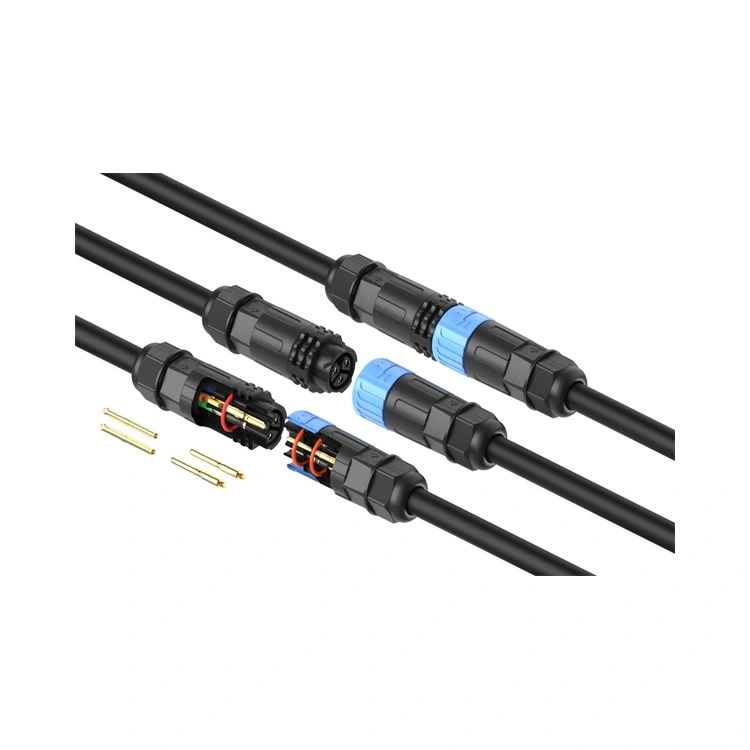

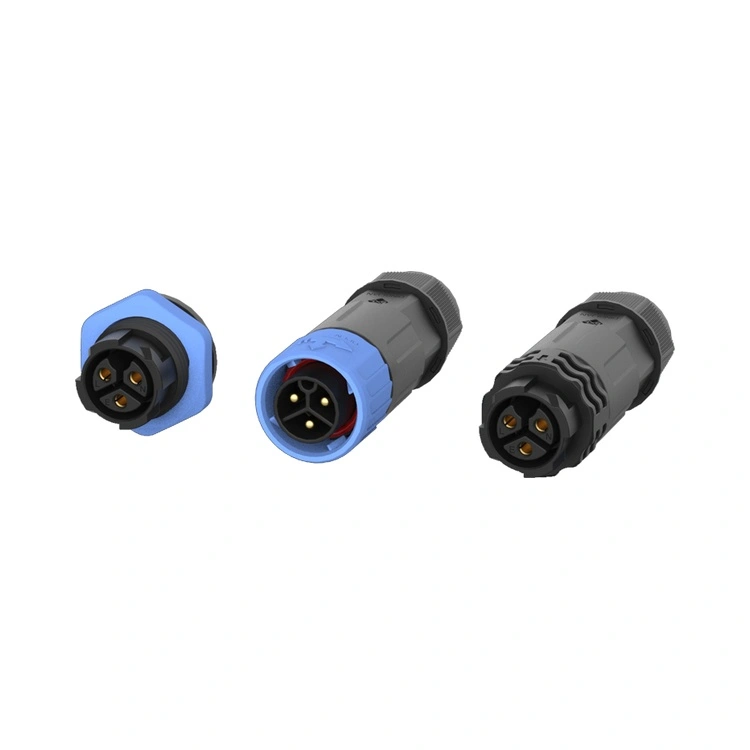

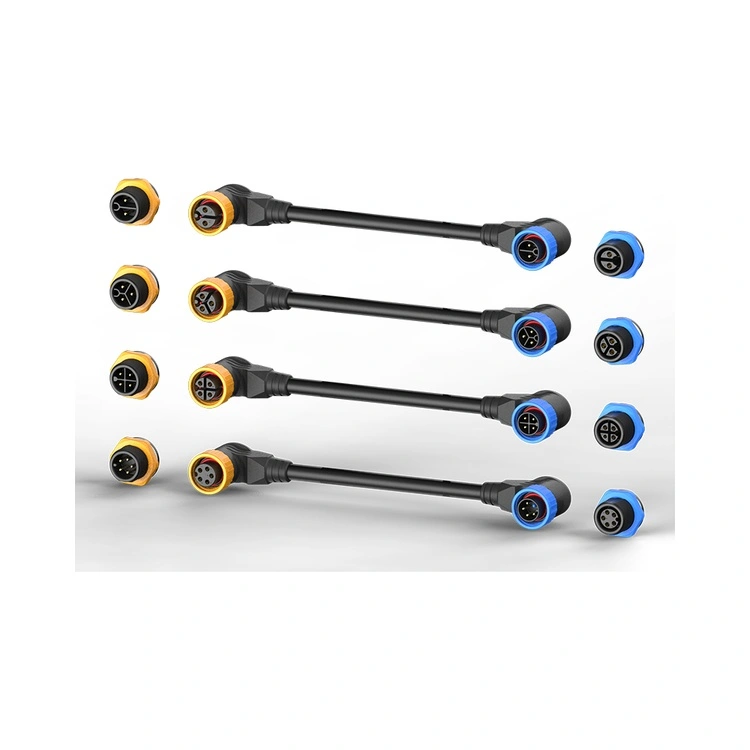

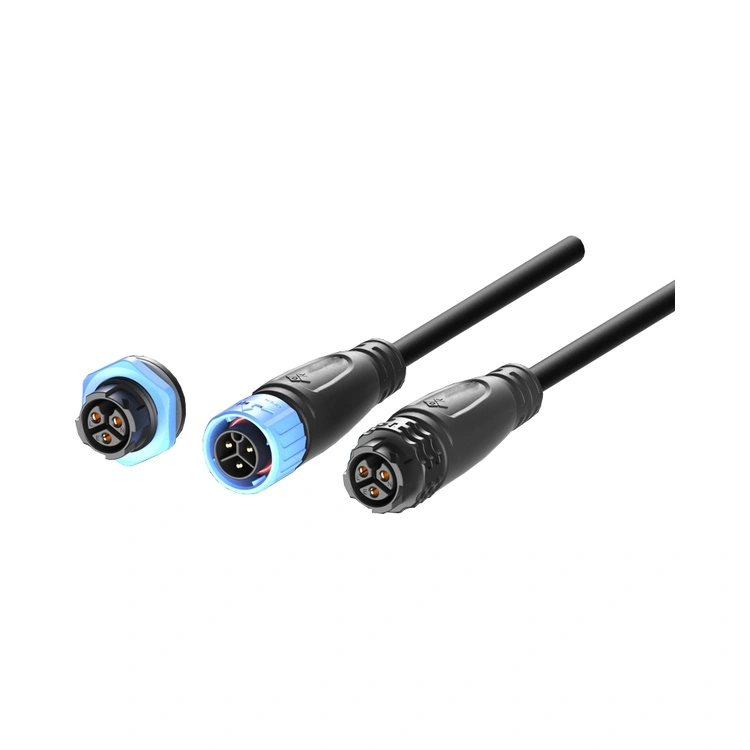

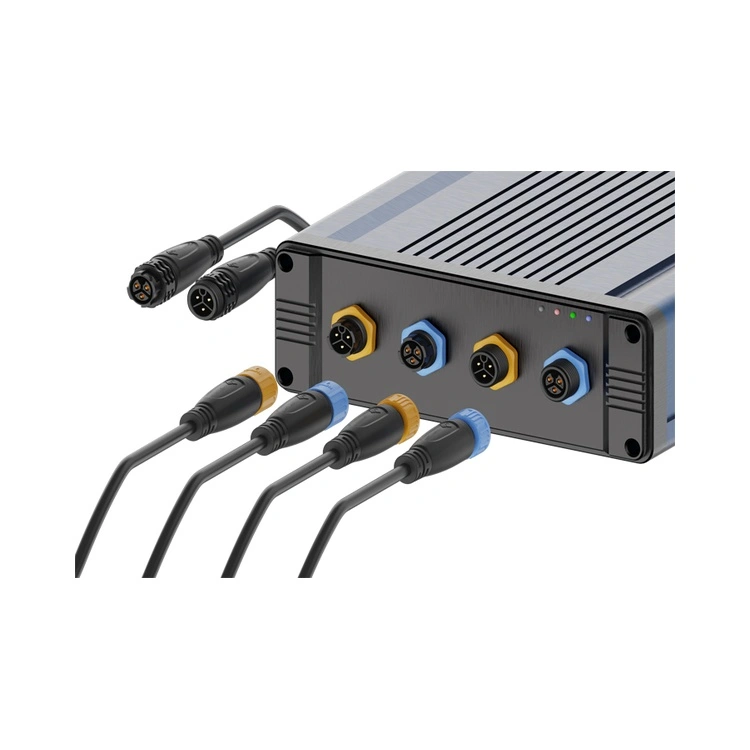

يتعامل M16 مع ما يصل إلى 15 أمبير (≈480 واط عند 24 فولت). بالنسبة إلى تركيبات بقوة 500 وات+، أو إذا كنت تخطط لربط تركيبتين من خلال موصل واحد، يوفر موصل الإضاءة LED من سلسلة M20 تصنيفًا مستمرًا يبلغ 20 أمبير مع مساحة سطح تلامس أكبر، مما يقلل بشكل كبير من تسخين I²R. بالإضافة إلى ذلك، يستوعب الهيكل الأكبر لجهاز M20 عزل الكابلات السميكة، وهو أمر بالغ الأهمية لتشغيل الكابلات الطويلة للتخفيف من انخفاض الجهد. إذا كان التطبيق الخاص بك يتطلب > 20 أمبير لكل جهة اتصال، فيرجى الاطلاع على سلسلة M25 الخاصة بنا.
لتحقيق الختم IP67/IP68 والحفاظ عليه، توصي Reunion بما يلي:
عزم الدوران المتزاوج: أحكم ربط صامولة التوصيل يدويًا حتى تلامس الحلقة الدائرية سطح اللوحة، ثم قم بتطبيق عزم دوران إضافي يبلغ 1.0-1.2 نيوتن متر باستخدام مفتاح عزم الدوران. لا تتجاوز 1.5 نيوتن متر - يمكن أن يؤدي الإفراط في عزم الدوران إلى الضغط على عازل البلاستيك الحراري ويسبب شقوقًا صغيرة.
فحص الحلقة الدائرية: استبدل الحلقة الدائرية إذا كان التشوه أو التشقق أو التصلب مرئيًا أثناء الصيانة الوقائية.
جدول الاستبدال: بالنسبة لتركيبات الإضاءة الخارجية، استبدل الحلقات الدائرية كل 24 إلى 36 شهرًا.
توفر شركة Reunion بطاقات مفصلة لإعداد عزم الدوران مع جميع شحنات الإنتاج. بالنسبة لمشاريع البنية التحتية الحيوية، نقدم أحزمة كابلات مجمعة مسبقًا مع موصلات يتم عزم دورانها في المصنع، مما يوفر وقت التثبيت ويزيل الأخطاء المرتبطة بعزم الدوران.
