الموصل بلاستيكي مقاوم للمياه من سلسلة Reunion M20 يسلم كل ثلاثة - يجمع بين هيكل PA66 خفيف الوزن وثابت الأداء مع IP67/IP68 المقاوم للماء وملامسات نحاسية مطلية بالذهب تصل إلى 20 أمبير. تم تصميم عائلة الموصل هذه وتصنيعها داخليًا بواسطة منشآت Reunion المعتمدة من ISO، وتوفر لمصنعي المعدات ومتكاملي الأنظمة ومهندسي الصيانة بديلاً مثبتًا للتوصيلات المعدنية المعرضة للصدأ في البيئات التي تحتوي على رش الملح والبيئات الكيميائية وعالية الرطوبة.
إن Reunion ليست شركة تجارية، بل نحن شركة مصنعة متكاملة رأسيًا تتمتع بخبرة تزيد عن 15 عامًا في مجال القوالب الدقيقة وهندسة الاتصال. كل دفعة لديناموصل بلاستيكي مقاوم للمياه من سلسلة M20خضع لاختبار كهربائي بنسبة 100%، واختبار مقاوم للماء، مع الاحتفاظ بسجلات الاختبار لإمكانية التتبع الكامل. عندما تحدد Reunion، فإنك تحدد شريكًا يتحكم في الجودة بدءًا من تجفيف الراتنج وحتى التجميع النهائي - مدعومًا بمعايير ISO 9001:2015 وISO 14001:2015 وISO 13485:2016 والتعرف على UL.
الموصل بلاستيكي مقاوم للمياه من سلسلة Reunion M20 عبارة عن ربط دائري ملولب تم تصميمه للتطبيقات التي تتطلب توفير طاقة كبيرة (تصل إلى 20 أمبير لكل جهة اتصال) والمرونة البيئية. تتميز واجهة التوصيل مقاس 20 مم بغطاء لدن بالحرارة PA66 عالي القوة تم تركيبه وتشكيله مباشرة بأي لون RAL/Pantone - بدون طلاء أو طلاء أو تآكل. الغلاف بطبيعته مقاوم للصدأ والأكسدة، مع درجة حرارة انحراف حرارية تتجاوز 200 درجة مئوية، مما يضمن أداء موثوقًا من -40 درجة مئوية إلى +105 درجة مئوية.

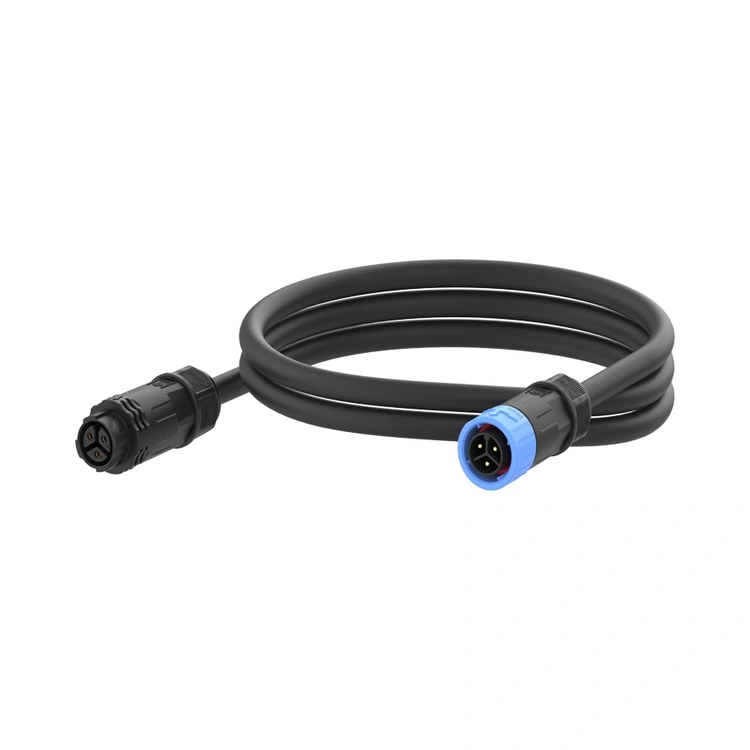

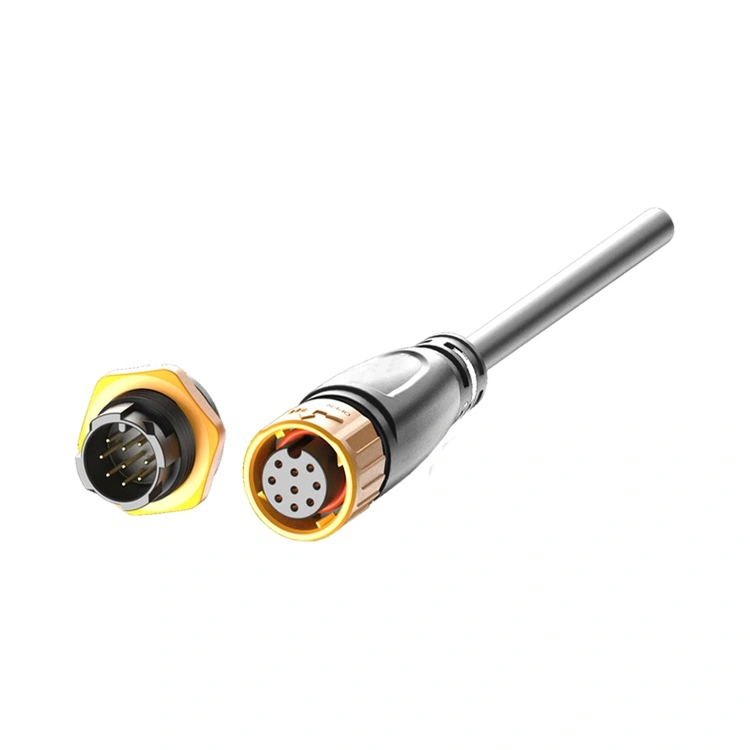

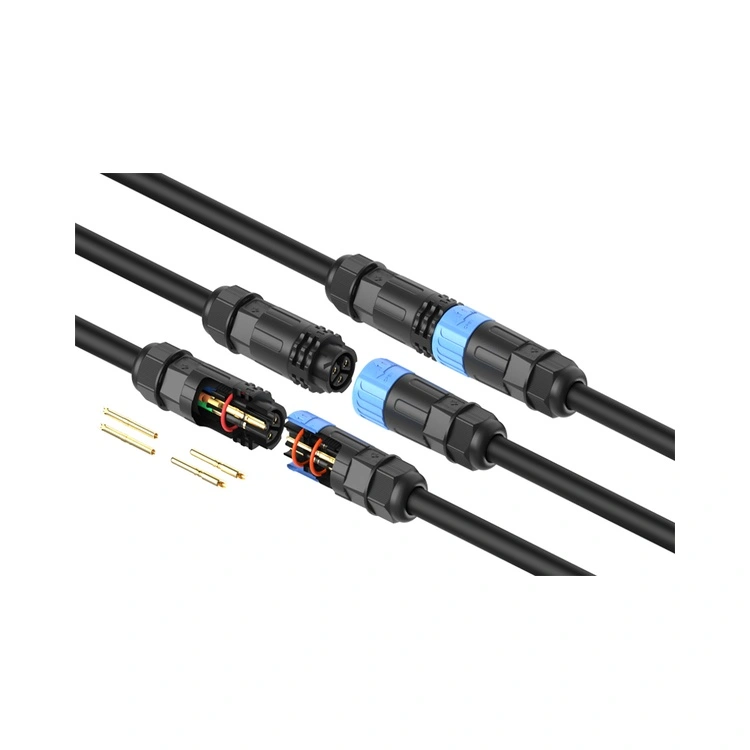

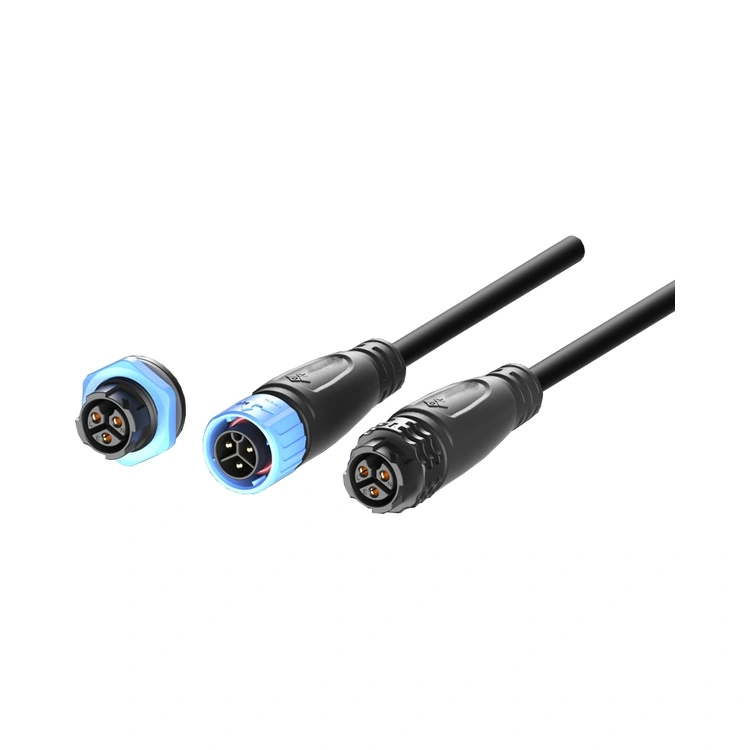

يتوفر الموصل في تكوينات طاقة من 2 إلى 9 دبابيس، والحد الأقصى لدعم التيار 20 أمبير، وتتوفر الموصلات في نوع اللوحة ونوع الكابل وخيارات النوع المجمع. يمكننا تخصيص مجموعة كاملة من مكونات تسخير الأسلاك لك. يمكنك أيضًا معالجة مكونات مجموعة الأسلاك بنفسك.
| ميزة | فائدة | أدلة التحقق |
| الإسكان PA66 | لا يوجد صدأ أو أكسدة - تم إثبات كفاءته في رش الملح (ASTM B117) وبيئات الغسيل الكيميائي. | مقاومة ممتازة للتآكل |
| تخفيض الوزن بنسبة تصل إلى 60% | يقلل التحميل الهيكلي على اللوحات والكابلات والأذرع الآلية - مما يبسط عملية التثبيت ويقلل تكاليف الشحن. | تتوفر بيانات مقارنة جماعية مع موصلات ذات غلاف نحاسي قابل للمقارنة. |
| IP67 مقاوم للماء | يتحمل الغمر المستمر على عمق 1 متر لمدة 30 دقيقة | اختبار الغمر لعينة دفعة واحدة. |
| تكوينات 2 ~ 9 دبابيس | 2،3،4،5،6،7،8،9 دبابيس اختيارية | خيارات قياسية جاهزة للاستخدام وخيارات تحميل جهات الاتصال المخصصة. |
| اتصالات نحاسية مطلية بالذهب | مقاومة اتصال منخفضة (≥3mΩ) وحماية من التآكل - تحافظ على الأداء في الهواء الرطب والمالح. | يتم التحقق من سمك الطلاء بواسطة XRF في كل دفعة إنتاج. |
| قفل الخيوط | التزاوج المقاوم للاهتزاز - يمنع الارتخاء من حركة الآلات، والتدوير الحراري، وعمليات الرافعة. | تم اختبار الدورة حتى ≥500 تزاوج نموذجي مع الاحتفاظ بعزم الدوران بشكل ثابت. |
| المعلمة | 2 دبوس | 3 دبوس | 4 دبوس | 5 دبوس | 6 دبوس | 7 دبوس | 8 دبوس | 9 دبوس |
| تصنيف الجهد | 250 فولت | 250 فولت | 250 فولت | 250 فولت | 125 فولت | 50 فولت | 50 فولت | 50 فولت |
| التقييم الحالي | 20 أ | 20 أ | 15 أ | 15 أ | 10 أ | 5 أ | 5 أ | 5 أ |
| قسم الأسلاك (مم²) | 0.75-2.5 | 0.75-2.5 | 0.5-2.0 | 0.5-2.0 | 0.25-0.75 | 0.25-0.5 | 0.25-0.5 | 0.25-2.5 |
| مواصفة | التفاصيل |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +105 درجة مئوية |
| تصنيف الحماية (متزاوج) | IP67 / IP68 (1 م، 30 دقيقة) |
| مواد الإسكان | PA66 |
| مواد الاتصال | النحاس مع طلاء الذهب |
| اتصل بالمقاومة | ≥3mΩ |
| دورات التزاوج | ≥500 |
| وزن | ~60% أخف وزنًا من الموصلات النحاسية المكافئة |
| امتثال | بنفايات، الوصول، أول |
تدير شركة Reunion خط إنتاج متكامل تمامًا لـموصل بلاستيكي مقاوم للمياه من سلسلة M20، مما يضمن أن كل وحدة تلبي مواصفاتنا المنشورة. تتضمن عمليتنا ما يلي:
تجفيف المواد- يتم تجفيف PA66 بدقة لإزالة عيوب التشكيل المرتبطة بالرطوبة.
صب الحقن- مكابس آلية مع تحكم في التسامح ± 0.02 مم؛ تمت إضافة صبغة اللون مباشرة إلى الراتنج - بدون طلاء ثانوي.
الاتصال بالختم والطلاء- ختم عالي السرعة من سبائك النحاس؛ طلاء الذهب الانتقائي.
معالجة الكابلات– قذف PUR/PVC داخليًا مع القطع والتجريد والتعليب الآلي؛ أطوال مخصصة من 0.1 م إلى 20 م.
حَشد- خطوط نصف آلية مع تثبيت يتم التحكم فيه بعزم الدوران (عزم اقتران 1.0-1.2 نيوتن متر).
الاختبار الكهربائي– التحقق بنسبة 100% من الاستمرارية، ومقاومة العزل (≥5000MΩ)، وتحمل العزل الكهربائي.
أخذ العينات البيئية– أخذ العينات دفعة واحدة للغمر IP68، وثبات الأشعة فوق البنفسجية (ASTM G155)، والدورة الحرارية.
التعبئة والتغليف– ختم فراغ مضاد للكهرباء الساكنة باستخدام مادة مجففة ؛ كرتونة من فئة التصدير مع ملصقات دفعية يمكن تتبعها.
تسمح إمكانيات الأدوات والقولبة الداخلية لشركة Reunion بالتخصيص السريع للموصل بلاستيكي مقاوم للمياه من سلسلة M20 بدون الحد الأدنى لكميات الطلب التي تقيدك في المخزون الزائد.
| ميزة قابلة للتخصيص | الخيارات المتاحة |
| لون السكن | أي RAL أو Pantone - مصبوب مباشرة، بدون طلاء |
| تجميع الكابلات | 0.1 م إلى 20 م ؛ PUR (مقاوم للزيت / المواد الكيميائية) أو سترة PVC؛ أحادية العضوية أو مزدوجة العضوية |

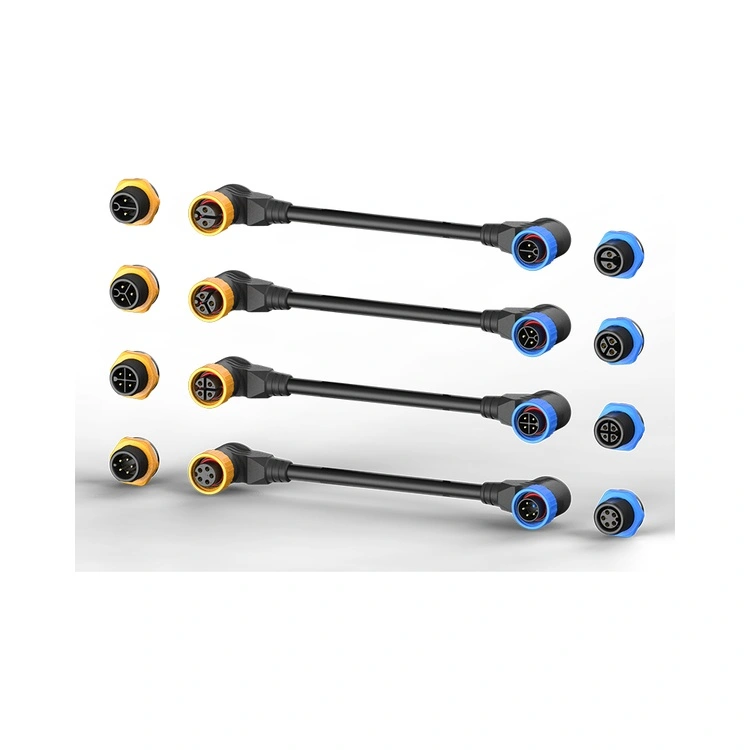

| اتجاه الموصل | زاوية مستقيمة أو قائمة |
| جارٍ تحميل جهة الاتصال | 2، 3، 4، 5، 6،7،8،9 دبابيس |
| وضع علامات على الكابلات | طباعة مخصصة أو ملصقات تقلص الحرارة لمعرف الدائرة |
| التعبئة والتغليف | أكياس أو بكرات أو علب كرتونية مقاومة للكهرباء الساكنة |
بالنسبة للمشاريع ذات الحجم الكبير، يمكن لفريق Reunion الهندسي المشاركة في تطوير تخطيطات الإدخال المخصصة أو خيارات المفاتيح أو قوالب الكابلات المتخصصة. عادة ما تكون المهلة الزمنية للألوان المقولبة المخصصة من 15 إلى 20 يوم عمل؛ يتم شحن التكوينات القياسية خلال 5-7 أيام عمل.
تحتفظ ريونيون بشهادة نشطة مع هيئات عالمية معترف بها. نحن نقدم وثائق التحقق عند الطلب.
| شهادة | نِطَاق |
| الأيزو 9001:2015 | إدارة الجودة – التصميم والإنتاج وما بعد البيع |
| الأيزو 14001:2015 | الإدارة البيئية – الحد من النفايات والممارسات المستدامة |
| آيزو 13485:2016 | إدارة جودة الأجهزة الطبية – لتطبيقات التشخيص/المراقبة |
| معترف بها من قبل UL | سلامة على مستوى المكونات لأسواق أمريكا الشمالية |
| بنفايات والوصول | الامتثال للمواد المقيدة - معايير الاتحاد الأوروبي والمعايير العالمية |
لا - يتم تحديد التصنيف الحالي من خلال نظام الاتصال ومقياس السلك، وليس من خلال الغلاف. تتميز مادة PA66 بدرجة حرارة انحراف للحرارة تتجاوز 200 درجة مئوية، وهي أعلى بكثير من نطاق تشغيل الموصل من -40 درجة مئوية إلى +105 درجة مئوية. نحن نتحقق من صحة كل تكوين دبوس من خلال اختبار ارتفاع درجة الحرارة وفقًا للمواصفة IEC 60512. في مختبرنا، يتم إجراء اختبار ارتفاع درجة الحرارةموصل بلاستيكي مقاوم للمياه من سلسلة M20 يُظهر ارتفاع درجة الحرارة ضمن نفس الحدود مثل مكافئات القشرة المعدنية. بالنسبة للتطبيقات التي تتجاوز 30 أمبير لكل جهة اتصال، نوصي بسلسلة M25 الخاصة بنا.
يقاوم غلاف PA66 الزيوت والشحوم والقلويات والعديد من الأحماض. للحصول على توافق كيميائي محدد، نقدم مخططًا تفصيليًا للمقاومة. بالنسبة للبيئات التي تتعرض فيها باستمرار للمذيبات أو المبردات أو الوقود، نوصي بخيار كابل PUR - فقد يتحلل PVC في أجواء كيميائية معينة. يقدم فريقنا الهندسي استشارات مجانية في اختيار المواد للتطبيقات الكيميائية القوية.
نعم - نرحب بطلبات العينات. نحن نقدم مجموعات تقييم تحتوي على 5 أزواج تزاوج مع تكوينات الدبوس القياسية. تتوفر عينات التسعير من خلال فريق المبيعات لدينا، مع فترات زمنية تتراوح من 5 إلى 7 أيام عمل للتكوينات القياسية. بالنسبة للعينات المخصصة، تكون المهلة الزمنية من 12 إلى 17 يوم عمل.
