الغلاف الخارجي مصنوع من مادة بلاستيكية حرارية عالية الأداء وله معدل مقاومة للحريق يبلغ UL 94-V0. مقاومة للتآكل برذاذ الملح، يمكنها تلبية متطلبات مقاومة الماء لشاشات LED الخارجية ومعدات الإضاءة LED، بالإضافة إلى ظروف العمل القاسية مثل مقاومة التآكل الحمضي لشاشات LED الصناعية

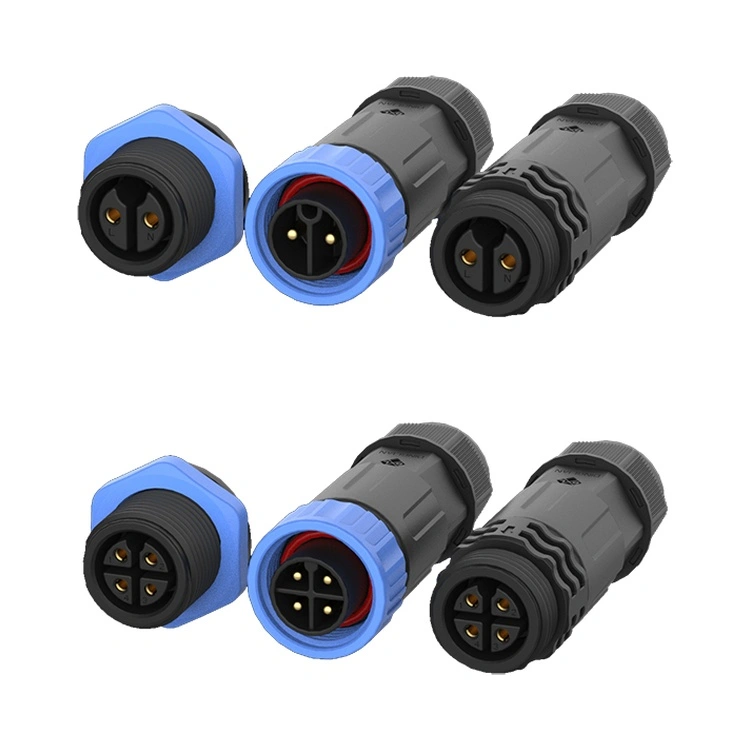

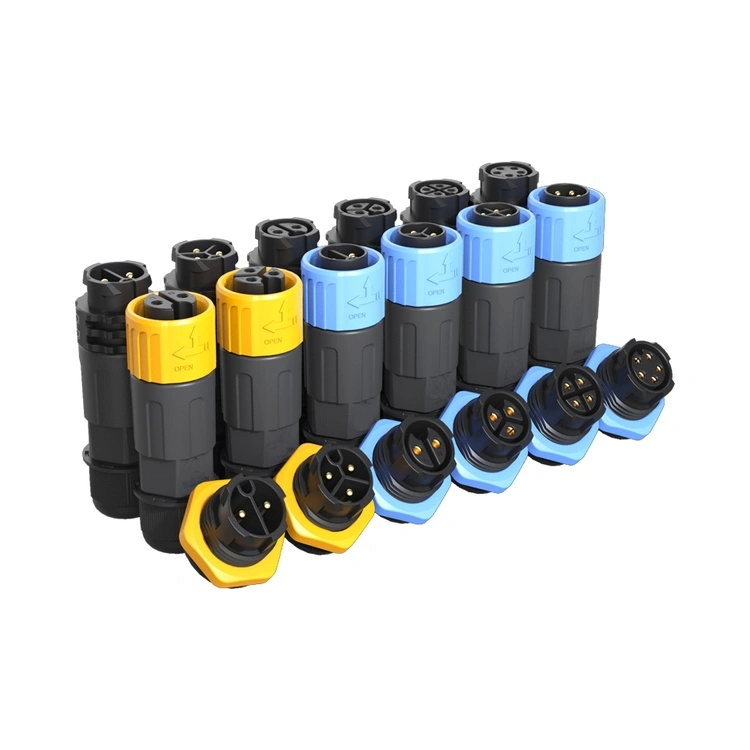

يتم تركيبه بطريقة ثقب واحد، وهي مستقرة وخالية من العيوب. إنه يتميز بهيكل قفل ملولب ويمكنه الحفاظ على اتصال ثابت حتى في بيئة اهتزازية. 2، 3، 4، 5، 6، 7، 8، 9 دبابيس متاحة للاختيار، ويدعم التخصيص.
| المعلمة | ريونيون M20 تم تسليم القيمة | لماذا يهم في الممارسة العملية |
| مقاومة الاتصال (الأولي) | .03.0mΩ | أقل من متوسط الصناعة، مما يقلل من توليد الحرارة I²R |
| دورات التزاوج مع الختم المستقر | ≥500 دورة (تم التحقق منها، وليس تصنيفها فقط) | تُظهر سجلات اختبار الدفعات الخاصة بنا الحفاظ على سلامة الختم خلال 500 دورة - وهو أمر بالغ الأهمية للمعدات الثقيلة التي تحتاج إلى صيانة. |
| IP67 مقاوم للماء | كل دفعة: عمق 1 متر × غمر 30 دقيقة | يمكن تقديم تقارير الاختبار .. |
| مقاومة الاهتزاز | 10-500 هرتز، 2 جرام (IEC 60068-2-6) | يحاكي تشغيل المحرك والمضخة الحقيقي - تم تمريره بدون أي انقطاعات عابرة. |
| المعلمة | 2 دبوس | 3 دبوس | 4 دبوس | 5 دبوس | 6 دبوس | 7 دبوس | 8 دبوس | 9 دبوس |
| تصنيف الجهد | 250 فولت | 250 فولت | 250 فولت | 250 فولت | 125 فولت | 50 فولت | 50 فولت | 50 فولت |
| التقييم الحالي | 20 أ | 20 أ | 15 أ | 15 أ | 10 أ | 5 أ | 5 أ | 5 أ |
| قسم الأسلاك (مم²) | 0.75-2.5 | 0.75-2.5 | 0.5-2.0 | 0.5-2.0 | 0.25-0.75 | 0.25-0.5 | 0.25-0.5 | 0.25-2.5 |
1) المواد العازلة: لدن بالحرارة عالي الحرارة (UL 94 V-0،)
2) مادة قاعدة الاتصال: النحاس (CuZn39Pb3) مع طلاء الذهب - اختبار رش الملح ≥48hr
3) مادة الختم: حلقة دائرية من السيليكون
4) درجة حرارة التشغيل: -40 درجة مئوية ~ +105 درجة مئوية
5) القابلية للاشتعال والامتثال: لم يتم الكشف عن UL 94 V-0، RoHS، REACH SVHC
6) خيارات الإنهاء: كوب اللحام، اللحام بالغمس (حامل PCB)
| البعد المقارنة | سلسلة ريونيون M20 | ماركة M20 الأوروبية المتميزة | منخفضة التكلفة بدون علامة تجارية M20 |
| سعر الوحدة (موك 100 قطعة) | تنافسية، ذات حجم متدرج | 3.5× – 4× أعلى | أقل مقدما |
| التحقق من التيار المستمر | 20 أمبير (لكل دبوس، موثق) | عادةً 25A (تخفيض الطباعة الدقيقة) | تضخم، لا يوجد دليل الاختبار |
| IP67 مقاوم للماء | 100% من دفعات الإنتاج | اختبار الدفعة (ولكن ليس لكل دفعة موثقة) | لا شيء أو ادعاءات كاذبة |
| الاختبارات الكهربائية (Hi-pot & IR) | 100% لكل وحدة - تم تسجيل بيانات الاختبار | على أساس العينة (AQL 1.0) | عشوائية أو تخطي |
| التتبع الكامل (الراتنج → الموصل النهائي) | تتبع نظام تخطيط موارد المؤسسات (ERP)، ويمكن استرجاعه خلال 24 ساعة | نعم، ولكن الاستجابة أبطأ | لا أحد |
| المهلة الزمنية (الكمية القياسية) | 15-17 يوم عمل | 6-10 أسابيع | لا يمكن التنبؤ به (2-20 أسبوعًا) |
| التخصيص موك (طول الكابل واللون ووضع العلامات) | 100 قطعة - مرنة | أكثر من 500 قطعة برسوم هندسية عالية | غير معروض أو لا توجد مراقبة للجودة |
| الشهادات | آيزو 9001، 14001، 13485 | عادة ISO 9001 فقط | عادة لا شيء |
لتحقيق تصنيف IP67/IP68 في التثبيت الميداني الفعلي، اتبع هذه الإجراءات التي تم التحقق منها:
| خطوة | فعل | القيمة الحرجة / نقطة التفتيش |
| 1 | قم بربط صامولة التوصيل يدويًا حتى سطح لوحة التلامس ذات الحلقة الدائرية. | تم تأكيد الاتصال المرئي. |
| 2 | قم بتطبيق عزم الدوران النهائي باستخدام مفتاح ربط مُعاير. | 1.0 - 1.2 نيوتن متر (لا تتجاوز 1.5 نيوتن متر - عزم الدوران الزائد يشوه الحلقة الدائرية ويزيد من قوة الإدخال). |
| 3 | تحقق من نصف قطر انحناء الكابل عند الدخول. | ≥ 5 × القطر الخارجي للكابل - الانحناءات الحادة تسحب نقاط الاتصال وتضر بالختم الخلفي. |
| 4 | التوجه في الهواء الطلق | مخرج الكابل للأسفل - يمنع تجمع المياه على واجهة صامولة التوصيل. |
| 5 | تردد التفتيش الدائري | سنويًا لبيئات الغسيل/تجهيز الأغذية اليومية؛ كل 2-3 سنوات للاستخدام الصناعي القياسي الداخلي/الخارجي. |
| شهادة / بروتوكول | النطاق والأدلة المقدمة مع كل أمر |
| الأيزو 9001:2015 | نظام إدارة الجودة الكامل – التصميم والإنتاج وما بعد البيع. تقارير التدقيق متاحة على NDA. |
| الأيزو 14001:2015 | الإدارة البيئية – توثيق الحد من النفايات والامتثال لـ RoHS/REACH. |
| آيزو 13485:2016 | ينطبق على المعدات الطبية (التشخيص/المراقبة) - التحكم الصارم في التغيير وإمكانية التتبع. |
| التعرف على UL | السلامة على مستوى المكونات لأمريكا الشمالية - علامة UL على كل مبيت. |
عزم الدوران: 1.0 - 1.2 نيوتن متر (الشد النهائي بعد وضع اليد على المقعد).
أقل من 0.8 نيوتن متر: ضغط الحلقة O غير كافٍ - ينخفض IP67 إلى IP54 (محمي من الغبار ولكنه ليس مانعًا للماء). لقد رأينا دخول الماء خلال ساعتين على عمق 0.5 متر في اختباراتنا المعملية.
أعلى من 1.5 نيوتن متر: تنبثق الحلقة الدائرية من الفلوروسيليكون في خلوص الخيط، مما يتسبب في تشوه دائم وزيادة قوة التزاوج. قد يمر الختم في البداية بـ IP67 ولكنه سيفشل بعد التدوير الحراري (التمدد/الانكماش).
التوصية: استخدم مفتاح عزم الدوران المُعد مسبقًا - يمكننا توفير واحد كملحق مع طلبات الحجم.
العينات القياسية: 5-10 قطع متاحة خلال 3 أيام عمل (إذا سمح المخزون).
طلبات الدفعات الصغيرة (100-500 قطعة): 12-15 يوم عمل من تاريخ تأكيد الطلب.
حجم كبير (أكثر من 500 قطعة): 18-20 يوم عمل، مع توفر شحنات جزئية.
مجموعات الكابلات المخصصة (الطول، ومقياس السلك، وترميز الألوان): الحد الأدنى للطلب 100 قطعة - تستغرق الموافقة على الرسم الهندسي من 2 إلى 3 أيام، ثم الإنتاج لمدة 15 يومًا.
