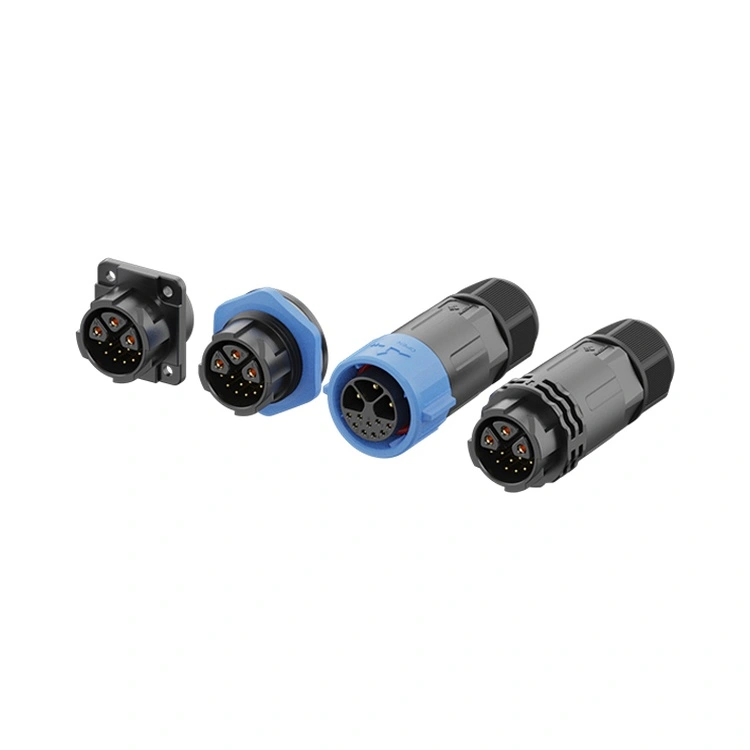

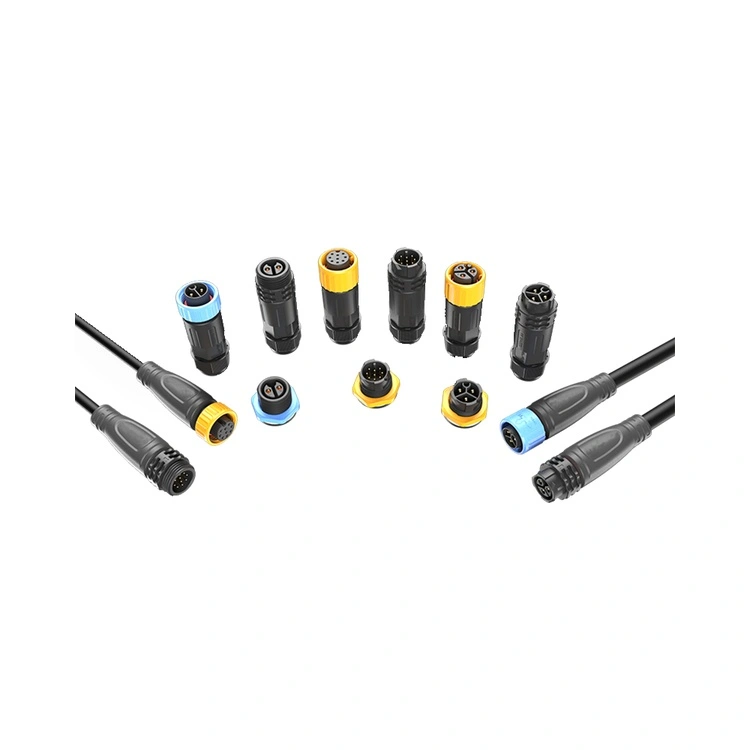

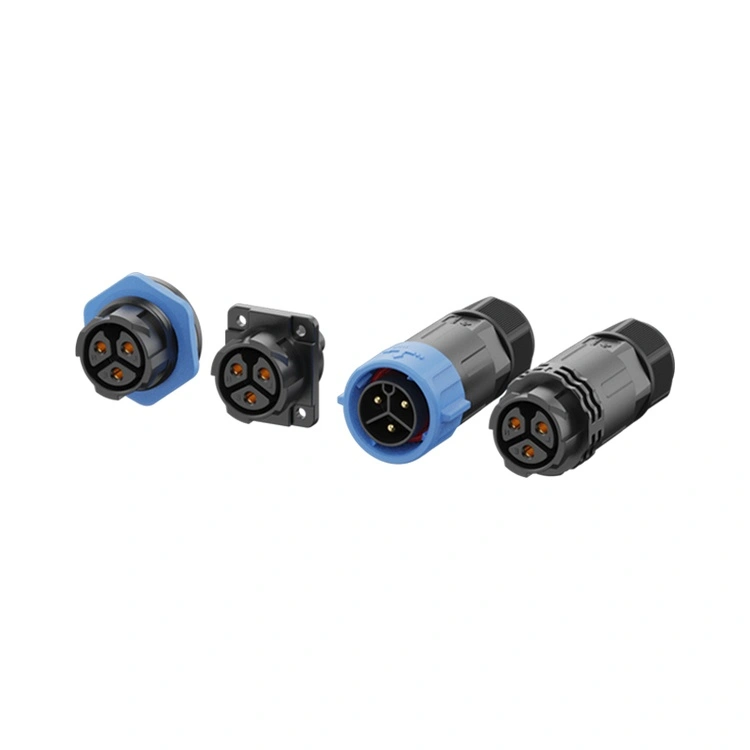

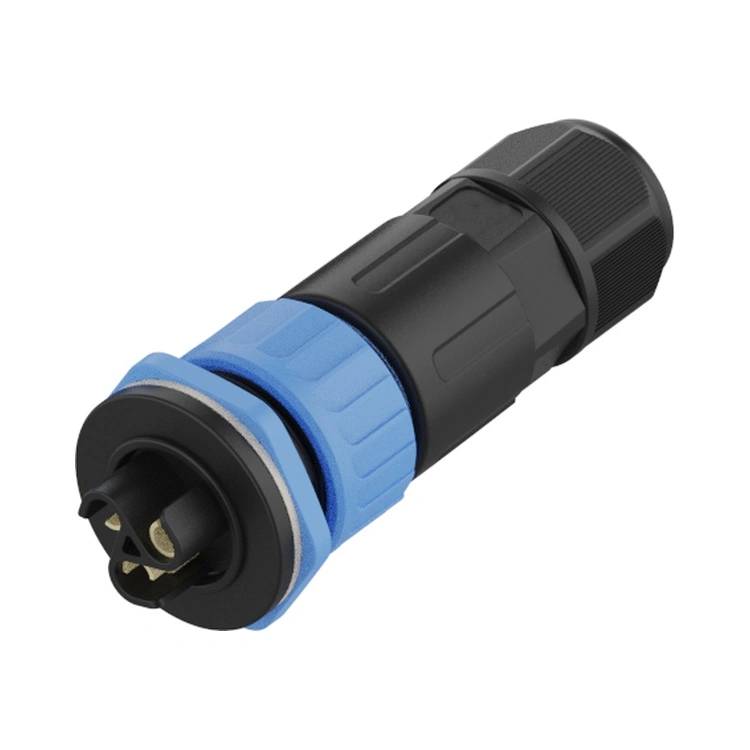

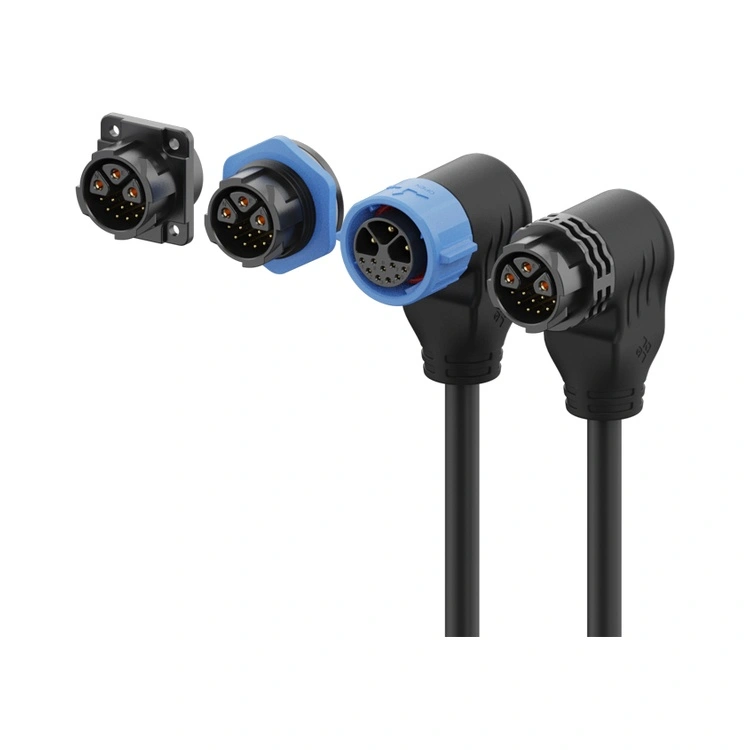

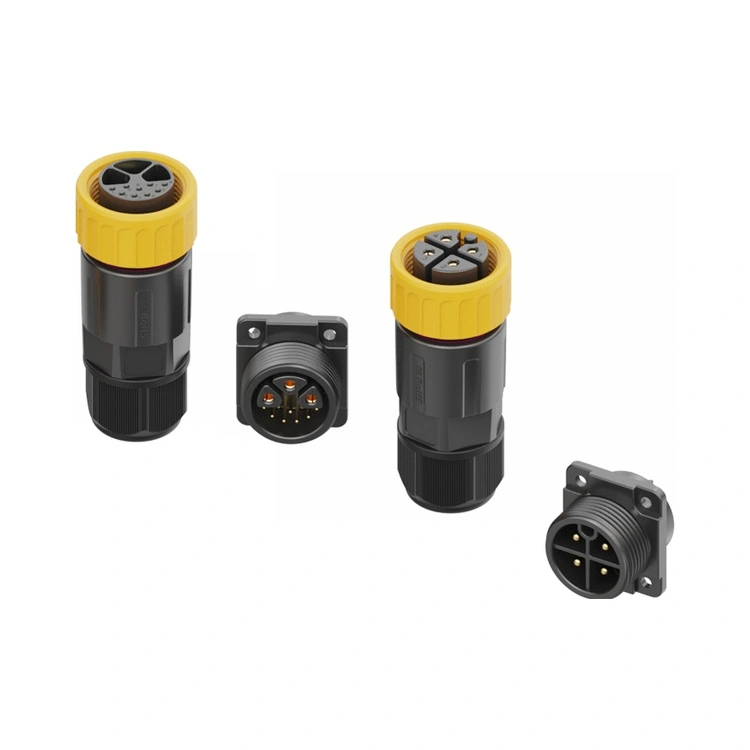

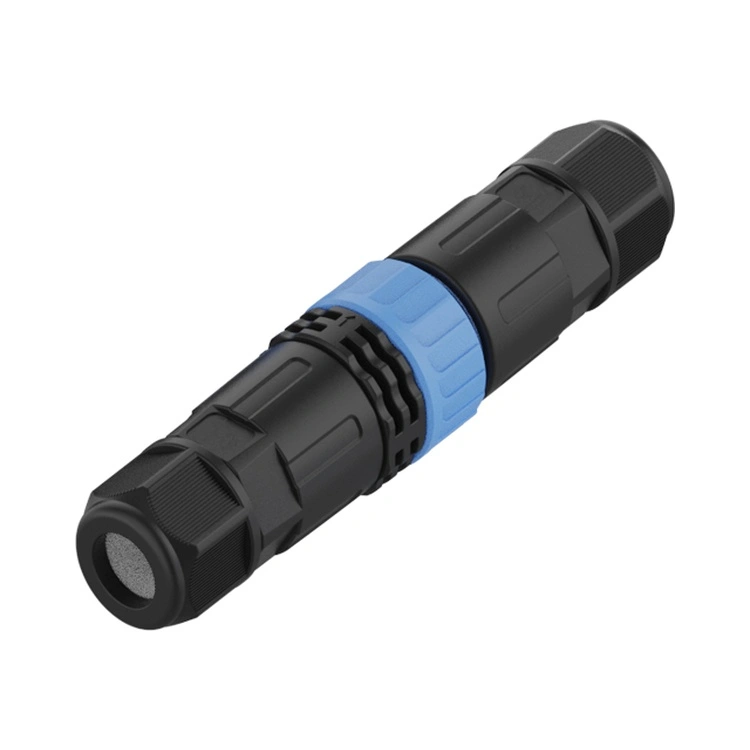

تم تصميم موصل الإضاءة LED من سلسلة Reunion M25 خصيصًا للتركيبات التي تزيد عن 1000 واط حيث يؤدي التدوير الحراري (ΔT حتى 145 درجة مئوية) والصدمات الميكانيكية إلى تدهور حلول M20 القياسية. على عكس النسخ العامة، تخضع هذه السلسلة كل دفعة إنتاج إلى:
1) اختبار مقاومة الهيبوت والاتصال بنسبة 100%
2) اختبار IP67 لمقاومة الماء - عمق 1 متر، 30 دقيقة، موثق بتسجيلات الفيديو
3) التحقق من الصدمة الحرارية - 500 دورة من -40 درجة مئوية إلى +105 درجة مئوية دون تخفيف الختم
يعالج بروتوكول الاختبار هذا بشكل مباشر وضع الفشل رقم 1 في أنظمة LED الخارجية: التآكل الناتج عن الحركة الدقيقة الناتج عن تأرجح الكابل الناجم عن الرياح. تحافظ آلية القفل الملولبة (عزم الدوران الموصى به 1.2-1.5 نيوتن متر) على ضغط الواجهة فوق 80 نيوتن، مما يضمن اتصالًا مستقرًا حتى عند تركيبه على صواري الاستاد التي يبلغ ارتفاعها 50 مترًا.
| معيار الاختيار | موصل ضوء LED من سلسلة Reunion M25 | سلسلة M20 (سعة أقل) | شبيهات M25 بدون علامة تجارية |
| ماكس الحالي المستمر | 30 أمبير (لكل دبوس طاقة) | 30 أمبير (ولكن ينخفض إلى 22 أمبير عند 85 درجة مئوية) | المطالبة بـ 30A، ولكنها تفشل عند 25A (لا يوجد تقرير بالصورة الحرارية) |
| خيارات دبوس الهجين | 3+2 / 3+5 /3+9 دبابيس | 2+2 فقط (موك مخصص 500+) | لا شيء – قذائف تعمل بالطاقة فقط |
| IP67 مقاوم للماء | كل دفعة - تم اختبارها بالغمر، مع الاحتفاظ بالصور | على أساس العينة (1 لكل 1000) | غير موثقة |
| أماكن إقامة كابل OD | 6-12 ملم (تخريش مناسب للقفازات) | 4-8 ملم | 5-10 ملم (تخفيف الضغط الضعيف) |
| المهلة الزمنية (1000 جهاز كمبيوتر شخصى) | 15-20 يوما | 4-6 أسابيع | لا يمكن التنبؤ به (في كثير من الأحيان دروبشيبينغ) |
| إمكانية التتبع | رمز دفعة تخطيط موارد المؤسسات → شهادات المواد الخام | على مستوى الدفعة | لا أحد |
توصية: حدد موصل ضوء LED من سلسلة Reunion M25 لأي مشروع حيث يتجاوز عائد الاستثمار 3 سنوات وتكاليف التوقف غير المخطط لها 2000 دولار في الساعة (على سبيل المثال، مآزر المطار، وإضاءة مخرج الأنفاق).
| المعلمة | 2 دبوس | 3 دبوس | 4 دبوس | 5 دبوس | 6 دبوس | 3 + 2 دبوس | 3 + 5 دبوس | 3+9 دبوس |
| تصنيف الجهد | 250 فولت | 250 فولت | 250 فولت | 250 فولت | 250 فولت | 250 فولت/50 فولت | 250 فولت/50 فولت | 250 فولت/50 فولت |
| التقييم الحالي | 30 أ | 30 أ | 20 أ | 20 أ | 15 أ | 20 أ + 10 أ | 20 أ + 5 أ | 20 أ + 5 أ |
| قسم الأسلاك | 0.75-4.0 ملم² | 0.75-4.0 ملم² | 0.5-2.5 ملم² | 0.5-2.5 ملم² | 0.25-1.5 ملم² | 0.25-2.5 ملم² | 0.25-2.5 ملم² | 0.25-2.5 ملم² |
يتم حماية دبابيس الإشارة الخمسة في التكوين 3+5 بشكل مستقل بمسافة 2.54 مم، مما يوفر >40 ديسيبل توهين للتداخل المتبادل عند 250 كيلو هرتز - وهو أمر بالغ الأهمية للاتصال ثنائي الاتجاه DMX512 RDM. بالنسبة لتطبيقات DALI-2، يدعم متغير 3+2 دبوس (سلكا إشارة) معالجة ما يصل إلى 64 تركيبًا لكل حلقة مع الحفاظ على سكة الطاقة 30 أمبير. دليل الأسلاك العملي للمحددات:
3+5 دبابيس: الدبابيس 1–3 = L1/L2/L3 (ثلاثية الطور، 20 أمبير لكل منهما)؛ الدبابيس 4-5 = دالي +/-؛ الدبابيس 6-7 = بيانات DMX+ / البيانات-؛ الدبوس 8 = DMX مشترك (مرجع الدرع).
3+2 دبابيس: الدبابيس 1–3 = L/N/PE (مرحلة واحدة 30 أمبير أو 3 مراحل 20 أمبير)؛ الدبابيس 4-5 = 0-10 فولت يعتم أو DALI.
تقلل هذه البنية الهجينة من العمل الميداني من خلال إزالة 40% من توصيلات الكتلة الطرفية
ج: يحتفظ العازل البلاستيكي الحراري عالي الحرارة (UL 94 V-0) بقوة التأثير > 6 كيلو جول/م² عند -40 درجة مئوية (تم اختباره وفقًا لمعايير ISO 179). تحافظ الحلقة الدائرية المصنوعة من السيليكون على مجموعة الضغط بنسبة أقل من 20% بعد 500 دورة بداية باردة.
بالنسبة للمشروعات القياسية التي يتم التحكم فيها بواسطة DALI، نوصي بتهيئة 3+2:
3 دبابيس طاقة (20 أمبير لكل منها) لإدخال برنامج تشغيل LED.
2 دبابيس إشارة (10 أمبير لكل منهما) لبيانات DALI.
يوفر هذا طاقة كبيرة لوحدات الإنارة ذات القوة الكهربائية العالية ويدعم اتصال DALI لمسافة تصل إلى 300 متر. للتحكم في الألوان متعدد القنوات أو تعليقات المستشعر المتكامل، اختر متغيرات 3+5 أو 3+9. تحافظ جميع التكوينات على سلامة الإشارة لبروتوكولات DALI وDMX و0-10V وRS-485.
