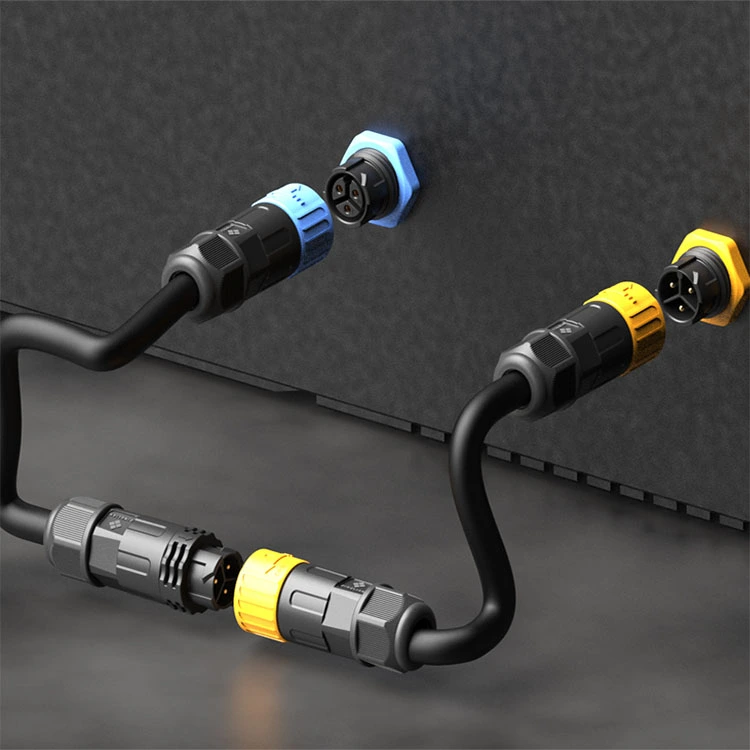

يعد الموصل المقاوم للماء من سلسلة M25 هو الوصلة الصناعية ذات السعة الأعلى من Reunion ضمن عائلة M-series، وهو مصمم للتطبيقات التي يجب أن يتعايش فيها توصيل الطاقة الكبير مع حماية البيئة. يجمع هذا الموصل الدائري الملولب بين واجهة قوية مقاس 25 مم مع ختم مصنف IP67/IP68، مما يجعله مناسبًا للمعدات الثقيلة، وتوصيلات المحركات، وأنظمة توزيع الطاقة، والبنية التحتية لشحن المركبات الكهربائية، ومنشآت الطاقة المتجددة حيث تمثل الرطوبة والغبار والاهتزاز تحديات مستمرة.

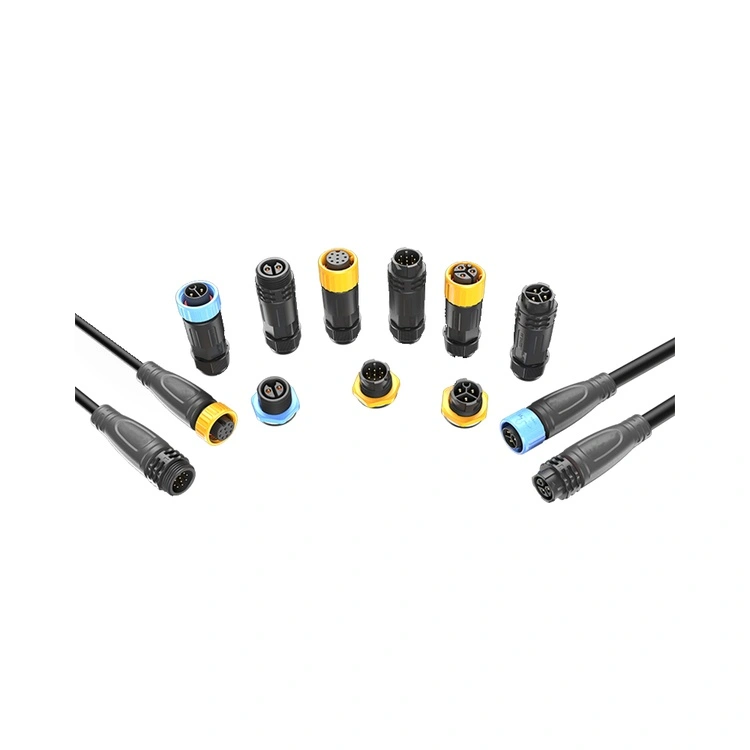

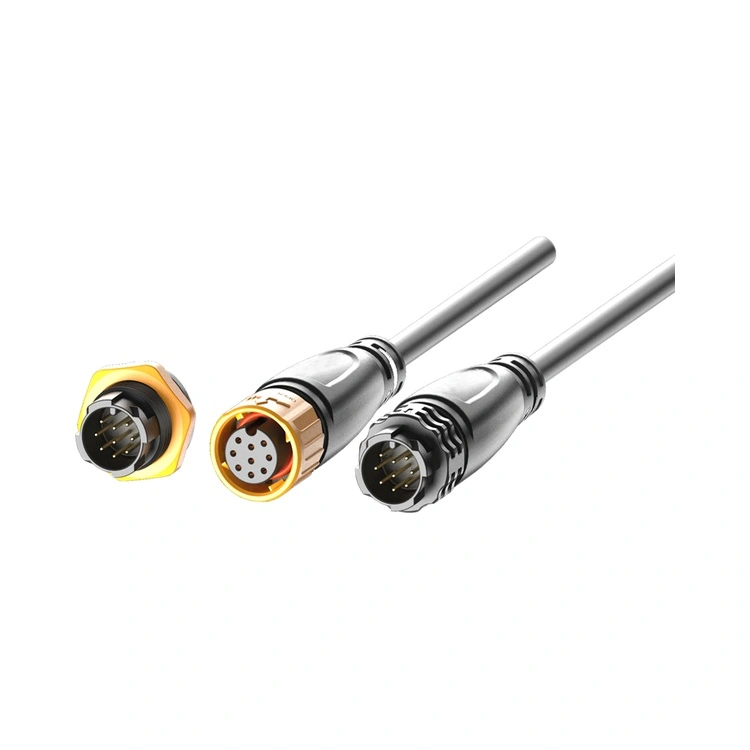

متوفرة في تكوينات من 2 إلى 12 سنًا، بما في ذلك متغيرات إشارة الطاقة الهجينة 5، 3+9 دبابيس تجمع بين اتصالات الطاقة عالية التيار مع اتصالات إشارة الجهد المنخفض في مبيت واحد، تدعم سلسلة M25 مجموعة واسعة من التطبيقات عالية الطاقة.
يتم تصنيع نقاط الاتصال من النحاس مع طلاء ذهبي انتقائي، مما يحافظ على مقاومة اتصال منخفضة ومستقرة على مدى مئات دورات التزاوج. الحد الأقصى للتيار الذي يمكن دعمه هو 30 أمبير لكل جهة اتصال.

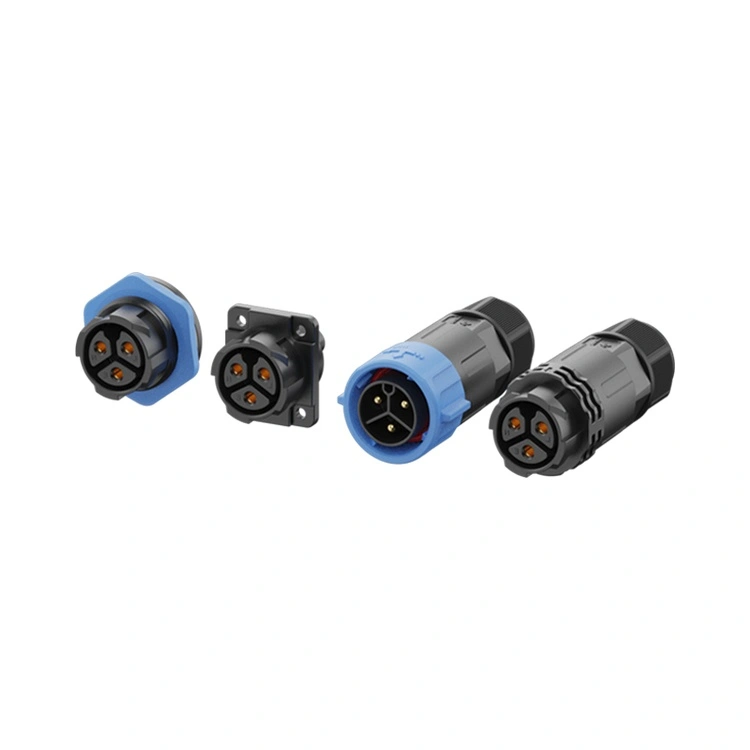

تقوم شركة Reunion بتصنيع سلسلة M25 من خلال عملية متكاملة رأسيًا - بدءًا من التصنيع الدقيق وحتى التجميع الآلي والاختبار الكهربائي بنسبة 100%. متوفر في إصدارات مثبتة على اللوحة ومثبتة على الكابل مع لحام.
| ميزة | فائدة |
| التقييمات الحالية تصل إلى 30A | يتعامل مع أعلى أحمال الطاقة في السلسلة M - وهو مناسب للمحركات الثقيلة وشواحن المركبات الكهربائية وتوزيع الطاقة الصناعية. |
| IP67 مقاوم للماء | يقاوم الغبار والغمر المؤقت والغمر الممتد، وهو ما يمكن الاعتماد عليه في البيئات الخارجية وبيئات الغسيل. |

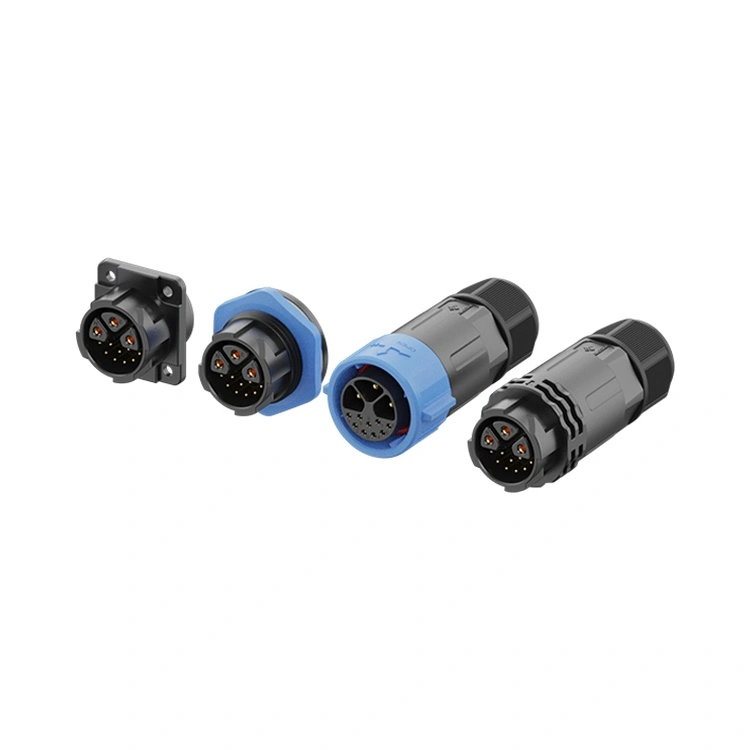

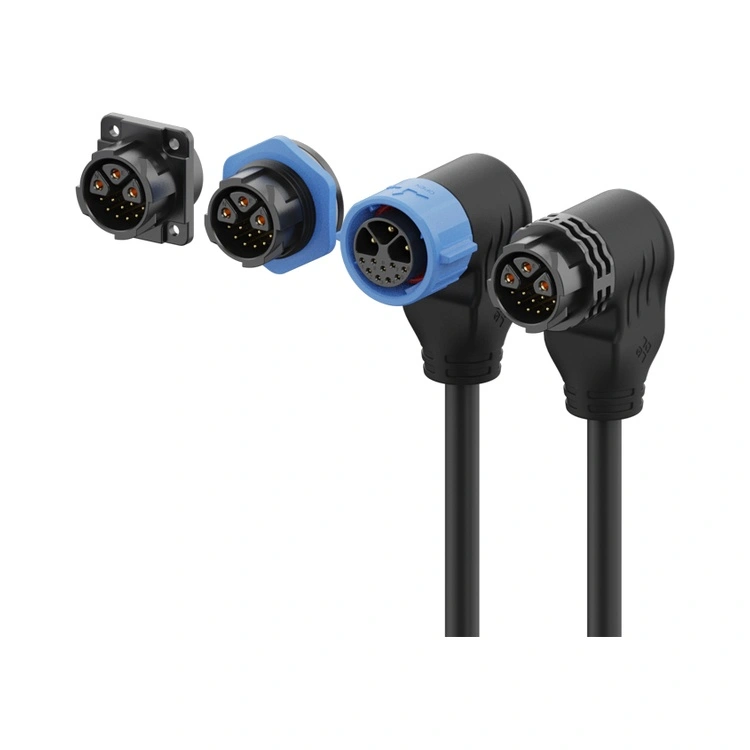

| خيارات هجينة 3+2، 3+5، 3+9Pin | يجمع بين دبابيس الطاقة ذات التيار العالي (حتى 20 أمبير) مع دبابيس الإشارة ذات الجهد المنخفض في موصل واحد - مما يقلل من عدد الكابلات ومساحة اللوحة. |
| آلية قفل الخيوط | التزاوج المقاوم للاهتزاز - يمنع الارتخاء من حركة الآلات الثقيلة والتدوير الحراري. |
| اتصالات نحاسية مطلية بالذهب | مقاومة اتصال منخفضة (≥3mΩ) وحماية من التآكل - تحافظ على الأداء في البيئات الرطبة والخارجية. |
| عازل لدن بالحرارة عالي الحرارة | التشغيل من -40 درجة مئوية إلى +105 درجة مئوية - يغطي ظروف درجات الحرارة الصناعية والخارجية القاسية. |
| جميع المساكن البلاستيكية | مواد بلاستيكية حرارية تتحمل درجات الحرارة العالية - مناسبة للبيئات القاسية |
| خيارات إنهاء متعددة | لحام، لحام بالغمس - يتكيف مع طرق التجميع المختلفة. |
| المعلمة | 2 دبوس | 3 دبوس | 4 دبوس | 5 دبوس | 6 دبوس | 3 + 2 دبوس | 3 + 5 دبوس | 3+9 دبوس |
| تصنيف الجهد | 250 فولت | 250 فولت | 250 فولت | 250 فولت | 250 فولت | 250 فولت/50 فولت | 250 فولت/50 فولت | 250 فولت/50 فولت |
| التقييم الحالي | 30 أ | 30 أ | 20 أ | 20 أ | 15 أ | 20 أ + 10 أ | 20 أ + 5 أ | 20 أ + 5 أ |
| قسم الأسلاك | 0.75-4.0 ملم² | 0.75-4.0 ملم² | 0.5-2.5 ملم² | 0.5-2.5 ملم² | 0.25-1.5 ملم² | 0.25-2.5 ملم² | 0.25-2.5 ملم² | 0.25-2.5 ملم² |
درجة حرارة التشغيل:-40 درجة مئوية ~ +105 درجة مئوية
تصنيف الحماية:IP65 / IP67 / IP68 (حالة التزاوج)
مواد الإسكان:لدن بالحرارة العالية
مواد الاتصال:نحاس مطلي بالذهب
مقاومة الاتصال:≥3mΩ
دورات التزاوج:≥500
تصنيف القابلية للاشتعال:يو ال 94 فولت-0
جميع المواد متوافقة مع RoHS
| وجه | سلسلة ريونيون M25 | ماركات M25 الأوروبية المتميزة | منخفضة التكلفة بدون علامة تجارية M25 |
| سعر | التسعير المناسب للحجم | 3-4× أعلى | أرخص مقدما |
| التقييم الحالي | ما يصل إلى 30A | ما يصل إلى 25A نموذجي | متغير، مبالغ فيه في كثير من الأحيان |
| الخيارات الهجينة | 3+2، 3+5،3+9 – قياسي | محدود | غير معروض |
| التحقق من IP67 | تم اختبار دفعة الغمر | تم اختباره على دفعات | لم يتم التحقق منها |
| اختبار كهربائي 100% | كل وحدة | على أساس العينة | عشوائية أو لا شيء |
| طلاء الذهب | معيار | ≥0.2-0.4 ميكرومتر | رقيقة أو لا شيء |
| إمكانية التتبع | يمكن تتبع نظام تخطيط موارد المؤسسات (ERP) من الراتينج إلى الموصل النهائي | نعم | لا أحد |
| مهلة | 12-15 يوما | 4-8 أسابيع | لا يمكن التنبؤ به |
| التخصيص موك | منخفض (100 قطعة) | عالية (500+) | غير معروض |
| الدعم الفني | استجابة على مدار 24 ساعة من فريق هندسي مكون من 10 أشخاص | جيد ولكن أبطأ | محدود |
| شهادات الأيزو | 9001، 14001، 13485 | عادة 9001 | عادة لا شيء |
ميزة ريونيون: ستتلقى ختم IP67 الموثق، وتكوينات إشارة الطاقة الهجينة، والتقييمات الحالية التي تصل إلى 30 أمبير - كل ذلك بأسعار فعالة من حيث التكلفة، دون التكلفة العالية للعلامات التجارية الأوروبية.
| شهادة | نِطَاق |
| الأيزو 9001:2015 | إدارة الجودة - التصميم والإنتاج وخدمة ما بعد البيع. |
| الأيزو 14001:2015 | الإدارة البيئية - التحقق من الحد من النفايات والممارسات المستدامة. |
| آيزو 13485:2016 | إدارة جودة الأجهزة الطبية - ينطبق على M25 المستخدم في معدات التشخيص أو المراقبة. |
| معترف بها من قبل UL | شهادة السلامة على مستوى المكونات لأسواق أمريكا الشمالية. |
| بنفايات | تقييد المواد الخطرة - الامتثال لتوجيهات الاتحاد الأوروبي. |
| اعتبار | م20 | م25 |
| الحد الأقصى الحالي | 20 أ | 30 أ |
| المتانة الميكانيكية | معيار | أكثر قوة - هيكل أكبر، وجدران أكثر سمكًا |
| سعة الكابل | ما يصل إلى 2.0 ملم² | ما يصل إلى 4.0 ملم² |
| مساحة اللوحة | أكثر إحكاما | يتطلب انقطاع أكبر |
| الخيارات الهجينة | لا | 3+2، 3+5،3+9 |
اختر M25 عندما:
أنت بحاجة إلى أقصى قدر من المتانة الميكانيكية لتطبيقات الخدمة الشاقة.
يتضمن تطبيقك كابلات أكبر أو ضغطًا ميكانيكيًا أعلى.
أنت بحاجة إلى أكبر غلاف لسهولة التعامل مع الأيدي القفازية.
تسمح مساحة اللوحة الخاصة بك بفتحة أكبر مقاس 25 مم.
اختر M20 متى مساحة اللوحة محدودة أو لا يتطلب التطبيق متانة ميكانيكية إضافية.
نعم، سلسلة M25 مناسبة تمامًا للبنية التحتية لشحن المركبات الكهربائية، وخاصةً لما يلي:
محطات شحن التيار المتردد .
أجهزة الشحن الموجودة على متن الطائرة (تيارات تيار مستمر معتدلة).
واجهات نظام إدارة البطارية (الطاقة + الإشارة).
إن التصنيف الحالي 30 أمبير لـ M25، وختم IP67، وتكوينات إشارة الطاقة الهجينة يجعلها خيارًا عمليًا للعديد من تطبيقات شحن السيارات الكهربائية. بالنسبة للشحن السريع بالتيار المستمر (100 أمبير+)، نوصي بموصلات صناعية أكبر مصممة خصيصًا لتطبيقات التيار المستمر العالية.
لتحقيق الختم IP67 والحفاظ عليه، توصي Reunion بما يلي:
عزم الدوران التزاوج - أحكم ربط صامولة التوصيل يدويًا حتى تلامس الحلقة الدائرية سطح اللوحة، ثم قم بتطبيق عزم دوران إضافي يبلغ 1.2-1.5 نيوتن متر باستخدام مفتاح عزم الدوران. لا تتجاوز 1.8 نيوتن متر.
التفتيش يا الدائري - استبدل الحلقة الدائرية في حالة ظهور تشوه أو تشقق أو تصلب.
جدول الاستبدال - بالنسبة للتطبيقات الصعبة (الغسيل اليومي، والتعرض الخارجي)، استبدل الحلقات الدائرية سنويًا. للبيئات الصناعية القياسية، كل 2-3 سنوات.
نصف قطر انحناء الكابل- حافظ على الحد الأدنى لقطر الكابل 5× عند مدخل الموصل.
اتجاه الكابل- بالنسبة للتطبيقات الخارجية/الغسيل، قم بتوجيه مخرج الكابل إلى الأسفل لمنع تجمع السائل بالقرب من واجهة الختم.
