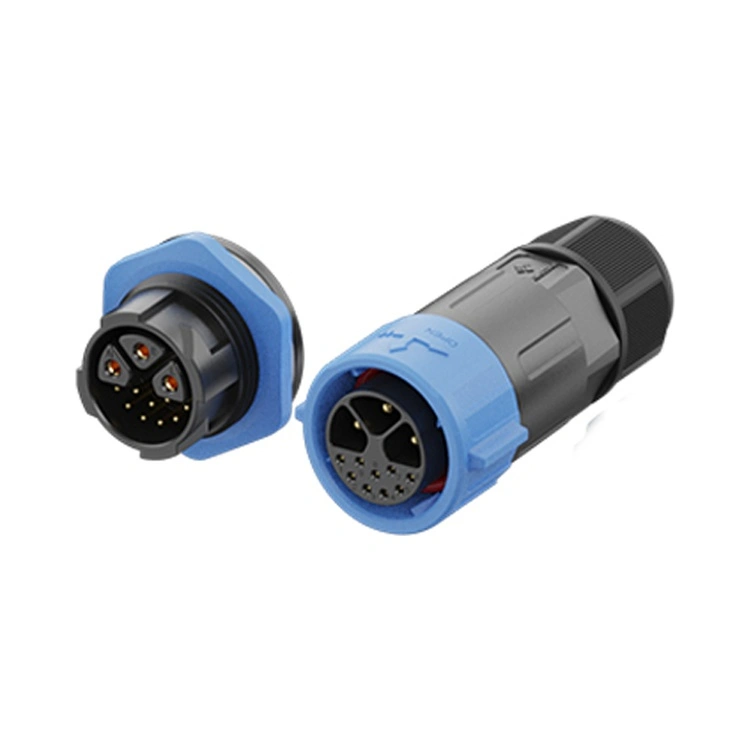

يعتبر الموصل البلاستيكي المقاوم للماء من سلسلة M25 هو الوصلة الرئيسية المقاومة للتآكل ذات التيار العالي من ريونيون، وهو مصمم للتطبيقات التي يجب أن يتعايش فيها توصيل طاقة كبير (يصل إلى 30 أمبير) مع الظروف البيئية القاسية. يجمع هذا الموصل الدائري الملولب بين واجهة قوية مقاس 25 مم مع مقاومة للماء Ip67/IP68 وغطاء لدن بالحرارة PA66 عالي القوة وهو مقاوم للتآكل بطبيعته - لا يصدأ ولا يتأكسد ولا يتدهور الطلاء.
متوفر في تكوينات من 2 إلى 12 سنًا، بما في ذلك متغيرات إشارة الطاقة الهجينة
، تدعم سلسلة M25 كلاً من توصيل الطاقة ذات التيار العالي (حتى 20 أمبير) وإشارات التحكم ذات الجهد المنخفض داخل موصل واحد.
تضمن آلية القفل الملولبة موثوقية التزاوج المتسقة على مدى مئات الدورات، بينما يتم تصنيع نقاط الاتصال من النحاس مع طلاء ذهبي انتقائي للحفاظ على مقاومة اتصال منخفضة. تقوم شركة Reunion بتصنيع سلسلة M25 البلاستيكية من خلال عملية متكاملة رأسيًا - بدءًا من القولبة بالحقن الدقيق وحتى التجميع الآلي والاختبار الكهربائي بنسبة 100%.
| ميزة | فائدة |
| غلاف PA66 مقاوم للتآكل | لا يصدأ ولا يتأكسد - مصمم لرذاذ الملح والبيئات البحرية والمعرضة للمواد الكيميائية. |
| تخفيض الوزن بنسبة تصل إلى 60% | أخف وزنًا بشكل ملحوظ من نظائرها النحاسية - مما يقلل من التحميل الهيكلي على المعدات وأقواس التثبيت. |
| التقييمات الحالية تصل إلى 30A | يتعامل مع أعلى أحمال الطاقة في السلسلة M - وهو مناسب للمحركات الثقيلة وشواحن السيارات الكهربائية وتوزيع الطاقة. |
| IP67/IP68 مقاوم للماء | يقاوم الغمر المستمر - يمكن الاعتماد عليه في المنشآت البحرية والساحلية والمعرضة للفيضانات. |
| تكوينات هجينة 3+2، 3+5، 3+9 | يجمع بين 3 دبابيس طاقة عالية التيار (حتى 20 أمبير) مع 2 أو 5 أو 9 دبابيس إشارة - مما يقلل من عدد الكابلات ومساحة اللوحة. |
| اتصالات نحاسية مطلية بالذهب | مقاومة اتصال منخفضة (≥3mΩ) وحماية من التآكل - تحافظ على الأداء في البيئات الرطبة. |
| قفل الخيوط | التزاوج المقاوم للاهتزاز - يمنع الارتخاء من حركة الآلات الثقيلة والتدوير الحراري. |
| -40 درجة مئوية إلى +105 درجة مئوية | يغطي نطاق درجة الحرارة الواسع الظروف الصناعية والبحرية والخارجية القاسية. |
| المعلمة | 2 دبوس | 3 دبوس | 4 دبوس | 5 دبوس | 6 دبوس | 3 + 2 دبوس | 3 + 5 دبوس | 3+9 دبوس |
| تصنيف الجهد | 250 فولت | 250 فولت | 250 فولت | 250 فولت | 250 فولت | 250 فولت/50 فولت | 250 فولت/50 فولت | 250 فولت/50 فولت |
| التقييم الحالي | 30 أ | 30 أ | 20 أ | 20 أ | 15 أ | 20 أ + 10 أ | 20 أ + 5 أ | 20 أ + 5 أ |
| قسم الأسلاك | 0.75-4.0 ملم² | 0.75-4.0 ملم² | 0.5-2.5 ملم² | 0.5-2.5 ملم² | 0.25-1.5 ملم² | 0.25-2.5 ملم² | 0.25-2.5 ملم² | 0.25-2.5 ملم² |
درجة حرارة التشغيل:-40 درجة مئوية ~ +105 درجة مئوية
تصنيف الحماية:IP65 / IP67 / IP68 (حالة التزاوج)
مواد الإسكان:PA66
مواد الاتصال:نحاس مطلي بالذهب
مقاومة الاتصال:≥3mΩ
دورات التزاوج:≥500
وزن:أخف بنسبة 60% تقريبًا من الموصلات النحاسية المماثلة
تصنيف القابلية للاشتعال:يو ال 94 فولت-0
جميع المواد متوافقة مع RoHS
| وجه | سلسلة ريونيون M25 البلاستيكية | موصلات معدنية M25 | ماركات موصلات بلاستيكية متميزة |
| مقاومة التآكل | ممتاز - PA66 | يعتمد على الطلاء - خطر الصدأ في رذاذ الملح | عامل |
| وزن | أخف وزنًا بنسبة تصل إلى 60% | ثقيل - سلالات يتصاعد | على غرار ريونيون |
| سعر | التسعير المناسب للحجم | 3-4× أعلى | 2-3× أعلى |
| التقييم الحالي | ما يصل إلى 30A | ما يصل إلى 30A | عادة أقل |
| الخيارات الهجينة | 3+2، 3+5، 3+9 سنون | محدود | محدود |
| اختبار كهربائي 100% | كل وحدة | على أساس العينة | على أساس العينة |
| إمكانية التتبع | تخطيط موارد المؤسسات يمكن تتبعها | نعم | نعم |
| مهلة | 15-17 يوما | 4-8 أسابيع | 4-6 أسابيع |
| التخصيص موك | منخفض (100 قطعة) | عالية (500+) | عالية (500+) |
| شهادات الأيزو | 9001، 14001، 13485 | عادة 9001 | عادة 9001 |
| شهادة | نِطَاق |
| الأيزو 9001:2015 | إدارة الجودة - التصميم والإنتاج وخدمة ما بعد البيع. |
| الأيزو 14001:2015 | الإدارة البيئية - التحقق من الحد من النفايات والممارسات المستدامة. |
| آيزو 13485:2016 | إدارة جودة الأجهزة الطبية - ينطبق على M25 المستخدم في معدات التشخيص أو المراقبة. |
| معترف بها من قبل UL | شهادة السلامة على مستوى المكونات لأسواق أمريكا الشمالية. |
| بنفايات | تقييد المواد الخطرة - الامتثال لتوجيهات الاتحاد الأوروبي. |
يعمل خط إنتاج الموصل البلاستيكي M25 الخاص بشركة Reunion تحت ضوابط عملية صارمة. يتم التحقق من IP67 لمقاومة الماء في كل دفعة إنتاج من خلال اختبار الغمر الفعلي (1 متر، 30 دقيقة). يتم الاحتفاظ بسجلات الاختبار وشهادات المواد وتقارير الفحص لكل دفعة.
يتم تحديد التصنيف الحالي للموصل البلاستيكي M25 من خلال نظام الاتصال ومقياس السلك، وليس من خلال مادة الغلاف. إن غلاف PA66 عبارة عن لدن حراري عالي الحرارة مع درجة حرارة انحراف حرارية تتجاوز 200 درجة مئوية - أعلى بكثير من نطاق تشغيل الموصل الذي يتراوح بين -40 درجة مئوية إلى +105 درجة مئوية. جهات الاتصال نفسها مصنوعة من النحاس المطلي بالذهب، ويتم التحقق من صحة التصنيف الحالي (حتى 30 أمبير) من خلال اختبار ارتفاع درجة الحرارة وفقًا للمعيار IEC 60512. في اختباراتنا، يكون ارتفاع درجة حرارة الموصل البلاستيكي M25 عند التيار المقدر ضمن نفس حدود الموصلات المعدنية المكافئة. يتم تعويض الموصلية الحرارية المنخفضة للغلاف من خلال هندسة العازل المُحسّنة وتصميم الاتصال الذي يبدد الحرارة بشكل فعال من خلال موصلات الكابلات وواجهة اللوحة.
نعم - يعتبر الموصل البلاستيكي M25 مناسبًا تمامًا لتطبيقات شحن المركبات الكهربائية، وخاصة:
محطات شحن التيار المتردد المثبتة في المواقع الساحلية أو ذات الرطوبة العالية.
تتطلب أجهزة الشحن الموجودة على متن الطائرة وصلات داخلية مقاومة للتآكل.
واجهات إدارة البطارية تجمع بين الطاقة والإشارة.
تعتبر خصائص مقاومة التآكل لهيكل PA66 ذات قيمة خاصة بالنسبة لشواحن المركبات الكهربائية المثبتة في المناطق الساحلية (رذاذ الملح)، أو البيئات الحضرية (ملح الطريق في الشتاء)، أو المناطق الصناعية (التعرض للمواد الكيميائية). يحمي ختم IP68 من المطر والغسيل. بالنسبة للشحن السريع بالتيار المستمر (100A+)، نوصي بموصلات صناعية أكبر مصممة خصيصًا لتطبيقات التيار المستمر العالية.
