ملخص المقال:نظرًا لأن شبكات Ethernet الصناعية أصبحت ذات أهمية متزايدة في التشغيل الآلي ورؤية الآلة والمراقبة وأنظمة LED والمعدات الذكية، فإن موثوقية الموصل تؤثر بشكل مباشر على سلامة البيانات ووقت تشغيل النظام.جمع شمل'sموصل إشارة RJ45يجمع بين واجهة RJ45 المألوفة والحماية الميكانيكية من الدرجة الصناعية وتكوينات التركيب المرنة والأداء الكهربائي الموثوق. مع دعم معدلات البيانات التي تصل إلى 10 جيجابت في الثانية، وCAT5e عبر كابلات CAT7، وخيارات الحماية IP50/IP67، وما لا يقل عن 2000 دورة تزاوج، فهو مصمم للتطبيقات التي قد لا توفر فيها موصلات RJ45 التجارية العادية متانة بيئية كافية أو استقرار طويل الأمد.

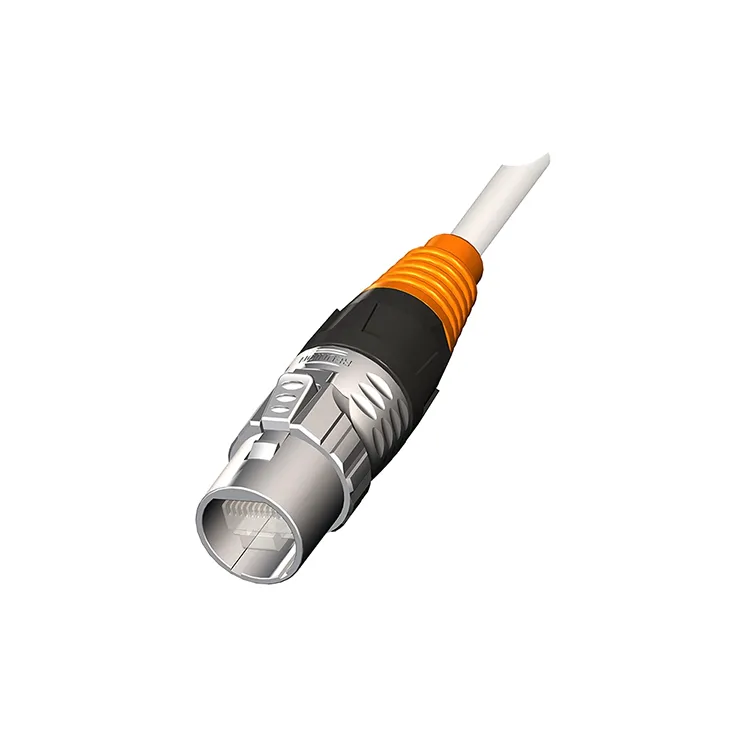

انموصل إشارة RJ45عبارة عن مكون ربط بيني لشبكة Ethernet مصمم لإنشاء اتصال مادي يمكن الاعتماد عليه بين معدات الشبكات والكابلات وأنظمة التحكم والأجهزة الصناعية. في حين أن موصلات RJ45 التقليدية تستخدم على نطاق واسع في المكاتب والشبكات التجارية، فإن التطبيقات الصناعية غالبًا ما تعرض الموصلات للاهتزاز والرطوبة والغبار وتغيرات درجات الحرارة والتزاوج المتكرر والضغط الميكانيكي.
لهذا السبب، عادةً ما تركز تصميمات RJ45 الصناعية بشكل أكبر على الحماية الميكانيكية، وآليات القفل، والختم، واختيار المواد، والاستقرار الكهربائي على المدى الطويل. يجمع حل Reunion بين واجهة RJ45 القياسية والإنشاءات ذات التوجه الصناعي للتطبيقات بما في ذلك أتمتة المصانع، ورؤية الماكينة، والمراقبة الخارجية، وشاشات LED، وأنظمة الاتصالات الصناعية.
يدعم الموصل اتصال Ethernet عبر شبكات مثل PROFINET وEtherNet/IP وEtherCAT وTCP/IP القياسي. اعتمادًا على التكوين، يمكن أيضًا تزويده بخيارات التثبيت على الكابل، أو على اللوحة، أو على PCB، مما يسهل على المهندسين دمج الموصل في هياكل المعدات المختلفة.
تختلف متطلبات شبكات Ethernet المستخدمة في البيئات الصناعية عن شبكات المكاتب النموذجية. نادرًا ما يواجه الموصل المثبت داخل غرفة تكنولوجيا المعلومات الخاضعة للرقابة الماء أو الزيت أو الاهتزاز أو الغبار أو الحركة الميكانيكية المتكررة. على النقيض من ذلك، يمكن تركيب واجهة الاتصالات الصناعية داخل خزائن التحكم، أو الخلايا الروبوتية، أو آلات الإنتاج، أو المعدات الخارجية، أو أنظمة التفتيش.
لذلك يجب أن يعالج الموصل الصناعي الموثوق به العديد من الاهتمامات العملية:
تصبح هذه العوامل ذات أهمية خاصة عندما يكون رابط Ethernet مسؤولاً عن التحكم في الماكينة، أو تبادل البيانات في الوقت الفعلي، أو اتصال الكاميرا، أو مراقبة المعدات عن بعد.
يجب أن يوازن الموصل الصناعي المصمم جيدًا بين الأداء الكهربائي والمتانة الميكانيكية وسهولة التركيب. يشتمل موصل إشارة RJ45 الخاص بـ Reunion على العديد من الميزات المخصصة لتطبيقات Ethernet المطلوبة.
| ميزة | موصل إشارة ريونيون RJ45 | فائدة هندسية |
|---|---|---|
| معدل البيانات | ما يصل إلى 10 جيجابت في الثانية | يدعم اتصال إيثرنت عالي السرعة |
| السكن | سبائك الزنك، PA6 اختياري | يوفر الحماية الميكانيكية ومرونة التكوين |
| حماية | IP50 / IP67 عند التزاوج | مناسبة للظروف البيئية المختلفة |
| دورات التزاوج | ≥2000 | يدعم الصيانة المتكررة وخدمة المعدات |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية | مناسب لظروف درجات الحرارة الصناعية الواسعة |
| خروج الكابل | 180 درجة مستقيمة / 90 درجة زاوية قائمة | يحسن مرونة التثبيت في المعدات المدمجة |
| الإنهاء | كأس اللحام أو IDC | يدعم مختلف متطلبات المجال والتجميع |
إحدى ميزات التصميم البارزة هي نظام القفل السريع الدوران. بالمقارنة مع واجهة احتكاك بسيطة، يمكن لآلية القفل المخصصة أن توفر أمانًا إضافيًا للاتصال حيث يتوقع حدوث اهتزاز أو حركة متكررة.
يجب أن يبدأ اختيار موصل Ethernet بالمتطلبات الكهربائية والبيئية للشبكة بدلاً من المظهر وحده. يجب على المهندسين تقييم معدل النقل، والمقاومة، ومقاومة الاتصال، ودرجة حرارة التشغيل، ومستوى الحماية، وتوافق الكابل، والتكوين الميكانيكي.
| مواصفة | قيمة لم الشمل النموذجية | لماذا يهم؟ |
|---|---|---|
| الممانعة المميزة | 100 أوم ± 5% | يساعد في الحفاظ على سلوك الإشارة التفاضلية المناسب |
| التقييم الحالي | 1.5 ألف لكل جهة اتصال | يحدد القدرة الحالية للاتصال المستمر |
| تصنيف الجهد | 50 فولت | يحدد جهد العمل المحدد |
| اتصل بالمقاومة | ≥10 مΩ الأولي | المقاومة المنخفضة تدعم الاتصال الكهربائي المستقر |
| مقاومة العزل | ≥500 MΩ عند 500 فولت تيار مستمر | يشير إلى أداء العزل |
| توافق الكابل | CAT5e / CAT6 / CAT6a / CAT7 | يوفر المرونة لتصميم نظام إيثرنت |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية | يدعم بيئات درجة الحرارة الصعبة |
بالنسبة للأنظمة عالية السرعة، يجب على المهندسين أيضًا مراعاة فقدان الإدخال، وفقدان العودة، وبناء الكابلات، واستراتيجية التدريع، والتأريض، وقناة النقل الكاملة. لا يمكن تقييم أداء الموصل بشكل مستقل عن الكبل وطريقة الإنهاء وبنية الشبكة.
تحدد Reunion دعم كابلات CAT5e وCAT6 وCAT6a وCAT7، بما في ذلك الموصلات المجدولة أو الصلبة في نطاق AWG 26-22 المذكور. وهذا يسمح بأخذ الموصل في الاعتبار لكل من البنية التحتية القياسية لشبكة Ethernet وأنظمة الاتصالات الصناعية عالية الأداء.
إن تعدد استخدامات Ethernet يجعل واجهات RJ45 ذات صلة عبر العديد من الأنظمة الصناعية والتجارية. تصبح النسخة القوية مفيدة بشكل خاص عندما يجب على الموصل أن يتحمل الضغوط البيئية أو الميكانيكية.
تعتمد خطوط الإنتاج الآلي على الاتصال بين أجهزة PLC، وأجهزة التحكم، وأجهزة الاستشعار، ومحركات الأقراص، وأجهزة الكمبيوتر الصناعية، وغيرها من المعدات المتصلة بالشبكة. يمكن أن تساعد واجهة Ethernet المتينة في الحفاظ على اتصالات مستقرة أثناء التشغيل المستمر.
يمكن للكاميرات الصناعية توليد كميات كبيرة من بيانات الصور. لذلك يعد اتصال Ethernet عالي السرعة مهمًا لنقل معلومات الفحص بين الكاميرات وأجهزة الكمبيوتر الصناعية وأنظمة التحكم.
قد تتعرض معدات المراقبة الخارجية للمطر والغبار وتغير درجات الحرارة والتعرض الجسدي. يمكن للموصل المناسب الحاصل على تصنيف IP أن يوفر حماية إضافية في واجهة Ethernet.
تتطلب شاشات LED الكبيرة ومعدات الإضاءة الاحترافية في كثير من الأحيان التحكم الموثوق واتصال البيانات. يمكن للموصل ذو مخارج الكابلات المرنة والقفل الآمن أن يبسط التثبيت في المعدات ذات المساحة المحدودة.
يمكن أن تحتوي خزائن التحكم على واجهات اتصال متعددة في منطقة محدودة. توفر التكوينات المثبتة على اللوحة والمركبة على PCB خيارات تكامل إضافية لمصنعي المعدات ومتكاملي الأنظمة.
عند تحديد مصدر موصل Ethernet صناعي، يجب على المشترين تحديد التطبيق قبل مقارنة المنتجات الفردية. يمكن لقائمة التحقق التالية أن تساعد في تضييق نطاق الاختيار:
بالنسبة للمشاريع المخصصة، يجب على المشترين أيضًا تقديم كميات الطلب المتوقعة، وطول الكابل، واتجاه الموصل، ومتطلبات وضع العلامات، وتفضيلات مواد الإسكان، وقيود التثبيت. تسمح هذه التفاصيل للمورد بالتوصية بالتكوين بدلاً من مجرد تقديم جزء قياسي من الكتالوج.
جمع شمل هي شركة مصنعة للموصلات مقرها الصين وتتمتع بخبرة في مجال الطاقة، الإشارة، الأتمتة الصناعية، الموصل المقاوم للمياه، ومنتجات تجميع الكابلات. وتشمل قدراتها التصنيعية تصميم الموصل، وقولبة الحقن، واللحام، وقطع الأسلاك وتجريدها، والتجميع، وتجميع الكابلات.
بالنسبة لخط إنتاج RJ45، تذكر Reunion أن كل وحدة تخضع للاختبار الكهربائي قبل الشحن. توفر الشركة أيضًا تكوينات تركيب الكابل، وتركيب اللوحة، وتركيب PCB، إلى جانب مخارج الكابلات المستقيمة والزاوية اليمنى. يمكن أن تكون هذه الخيارات مفيدة لمصنعي المعدات الأصلية ومتكاملي الأنظمة الذين يقومون بتطوير المعدات ذات التخطيطات الميكانيكية المختلفة.
تشمل عملية التصنيع الأوسع لشركة Reunion منشأة إنتاج تبلغ مساحتها حوالي 4000 متر مربع، وحوالي 150 موظفًا، و10 خطوط إنتاج. يضم فريق البحث والتطوير الخاص بها أكثر من 10 مهندسين ذوي خبرة، بينما تعلن الشركة عن أكثر من 30 مشروعًا مخصصًا سنويًا. تذكر الشركة أيضًا أن نظام الجودة الخاص بها يتضمن شهادات ISO 9001 وISO 14001 وISO 13485، مع وثائق امتثال إضافية مثل RoHS وREACH المتاحة للمنتجات المعمول بها.
بالنسبة للمشترين الذين يقومون بتقييم مورد موصل الإشارة، يمكن النظر في قدرات التصنيع والهندسة هذه جنبًا إلى جنب مع مواصفات المنتج وإجراءات الاختبار ومتطلبات التخصيص وتوقعات التسليم.
تم تحديد موصل إشارة Reunion RJ45 لنقل البيانات بسرعة تصل إلى 10 جيجابت في الثانية عند استخدامه مع كابلات CAT6a أو CAT7 المناسبة ومعدات الشبكة المتوافقة. يعتمد الأداء الفعلي للنظام على قناة Ethernet الكاملة، بما في ذلك الكابلات والإنهاءات والأجهزة النشطة.
توفر التكوينات المحددة حماية IP67 عند التزاوج، مما يجعلها مناسبة للتطبيقات التي تتطلب الحماية ضد التعرض للغبار والماء. لا يزال ينبغي تقييم التثبيت الكامل من حيث دخول الكابل، وحالة التزاوج، وتصميم العلبة، والتعرض البيئي.
يتضمن التوافق المحدد كابلات CAT5e، وCAT6، وCAT6a، وCAT7، التي تدعم الموصلات المجدولة أو الصلبة ضمن نطاق AWG 26-22 المحدد.
تم تحديد موصل الإشارة RJ45 الصناعي لما لا يقل عن 2000 دورة تزاوج. وينطبق هذا بشكل خاص على المعدات التي تتطلب صيانة دورية أو استبدال أو فحص أو خدمة ميدانية.
نعم. اعتمادًا على متطلبات المشروع، يمكن أن يشمل التخصيص التكوين وطول الكابل ووضع العلامات وخيارات السكن والتفاصيل الميكانيكية الأخرى. يجب على المشترين توفير بيئة التطبيق ومواصفات الكابل وطريقة التثبيت والكمية وجدول التسليم المطلوب عند طلب عرض الأسعار.
يبدأ اتصال Ethernet الموثوق به باختيار موصل يتوافق مع المتطلبات الكهربائية والميكانيكية والبيئية للنظام بأكمله. بالنسبة للأتمتة الصناعية، ورؤية الآلة، والمراقبة، ومعدات LED، وغيرها من الأجهزة المتصلة بالشبكة، يمكن لواجهة RJ45 من الدرجة الصناعية أن توفر المتانة ومرونة التثبيت المطلوبة بما يتجاوز أجهزة الشبكات المكتبية التقليدية.
يجمع Reunion بين توافق RJ45 مع خيارات حماية IP وأداء درجة الحرارة الصناعية وتكوينات التثبيت المتعددة والقفل الآمن ونقل Ethernet عالي السرعة. إذا كنت مصادرموصل إشارة RJ45بالنسبة لإنتاج OEM، أو تكامل النظام، أو الشراء بالجملة، قم بمراجعة الكابلات والمتطلبات البيئية أولاً، ثم ناقش التكوين المطلوب مع الفريق الهندسي.
