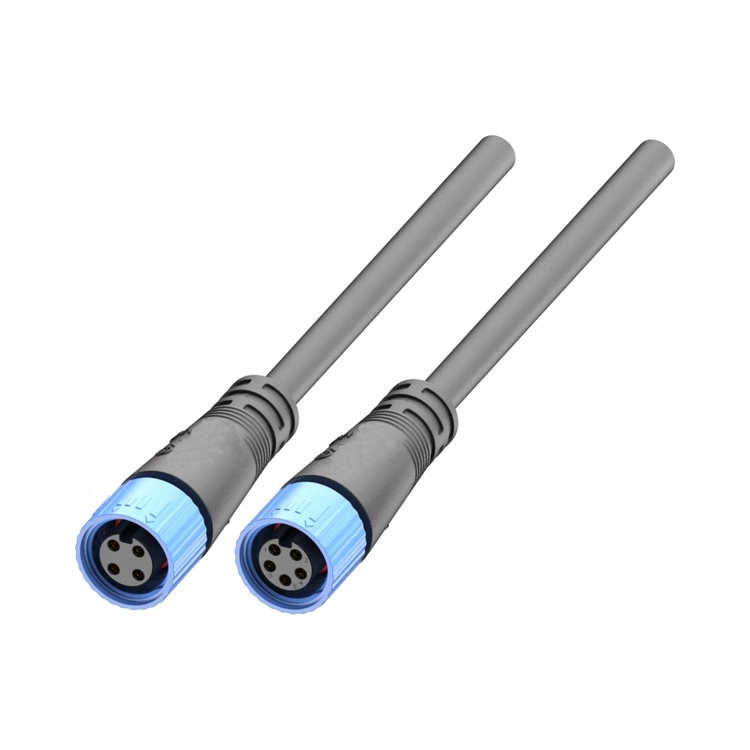

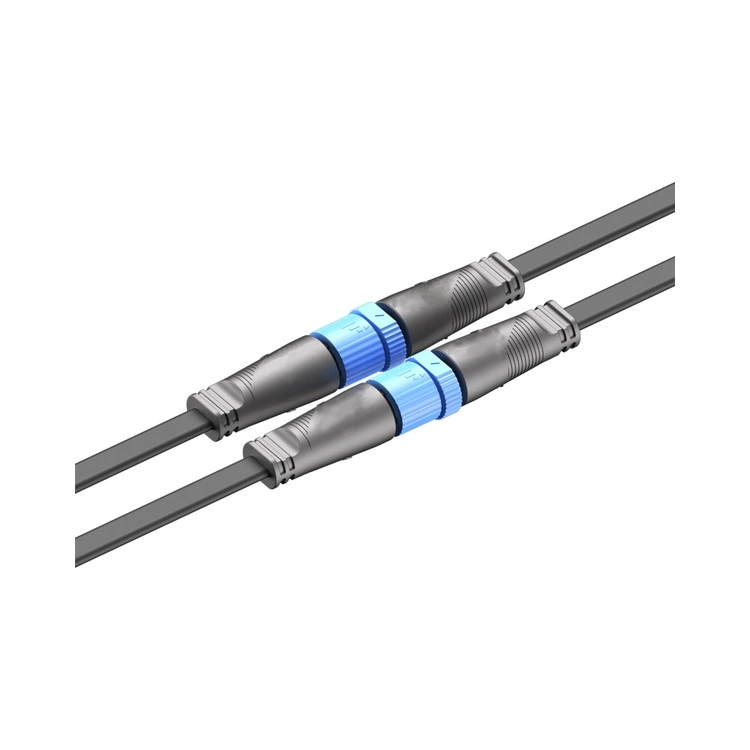

يوفر الموصل البلاستيكي المقاوم للماء M15 مزايا فريدة لا يمكن أن توفرها الموصلات المعدنية، خاصة في التطبيقات الساحلية والبحرية والحساسة للوزن.
| ميزة | فائدة |
| غلاف PA66 مقاوم للتآكل | لا يوجد صدأ أو أكسدة - مصمم لرش الملح والبيئات الساحلية والمنشآت المعرضة للمواد الكيميائية. |
| تخفيض الوزن بنسبة تصل إلى 60% | أخف وزنًا بشكل ملحوظ من نظائرها النحاسية، مما يقلل الحمل على هياكل الإضاءة ويسهل التعامل معها. |
| IP67 الختم البيئي | يقاوم الغمر المستمر - يمكن الاعتماد عليه في التركيبات الخارجية والبحرية والمعرضة للفيضانات. |
| أقسام داخلية متعددة النواة | حواجز منفصلة بين موصلات الطاقة - تعزز السلامة الكهربائية في المعدات الخارجية عالية الطاقة. |
| اتصالات سبائك النحاس المطلية بالذهب | مقاومة اتصال منخفضة (≥3mΩ) وحماية من التآكل - تحافظ على الأداء في البيئات الرطبة. |
| آلية قفل الخيوط | التزاوج المقاوم للاهتزاز - يمنع الارتخاء الناتج عن الرياح وحركة الأمواج واهتزاز حركة المرور. |
| -40 درجة مئوية إلى +105 درجة مئوية | يغطي نطاق درجة الحرارة الواسع الظروف الخارجية والبحرية القاسية. |
| المعلمة | 2 دبوس | 3 دبوس | 4 دبوس | 5 دبوس |
| تصنيف الجهد | 250 فولت | 250 فولت | 125 فولت | 125 فولت |
| التقييم الحالي | 10 أ | 10 أ | 10 أ | 10 أ |
| قسم الأسلاك | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
درجة حرارة التشغيل:-40 درجة مئوية ~ +105 درجة مئوية
تصنيف الحماية:IP67 / IP68 (متزاوج)
مواد الإسكان:PA66
مواد الاتصال:سبائك النحاس المطلية بالذهب
مقاومة الاتصال:≥3mΩ (الأولي)
دورات التزاوج:≥500
معيار التصميم:يتوافق مع معايير الإضاءة LED ومعايير واجهة المعدات الخارجية
تصنيف القابلية للاشتعال:يو ال 94 فولت-0
وزن:أخف بنسبة 60% تقريبًا من الموصلات النحاسية المماثلة
جميع المواد متوافقة مع RoHS
تسمح إمكانية القولبة بالحقن الداخلية لشركة Reunion لمصنعي المعدات الخارجية بتخصيص الموصل البلاستيكي المقاوم للماء M15 وفقًا لمتطلبات التصميم الخاصة بهم - بدءًا من اللون والملمس وحتى تجميعات الكابلات والتغليف.
لون السكن- أي لون RAL أو Pantone مصبوب مباشرة في المادة - لا يتطلب الطلاء أو التشطيب الثانوي. اللون متكامل ولن يتشقق أو يتقشر.
نسيج السطح– تشطيبات ناعمة أو غير لامعة أو مزخرفة للقبضة أو المتطلبات الجمالية.
جمعيات الكابلات– طول مخصص (0.1 م إلى 20 م)، بولي يوريثان (مقاوم للزيت/الكيماويات) أو سترة PVC، ذات طرف واحد أو طرفين، مع أو بدون تخفيف الضغط الزائد.

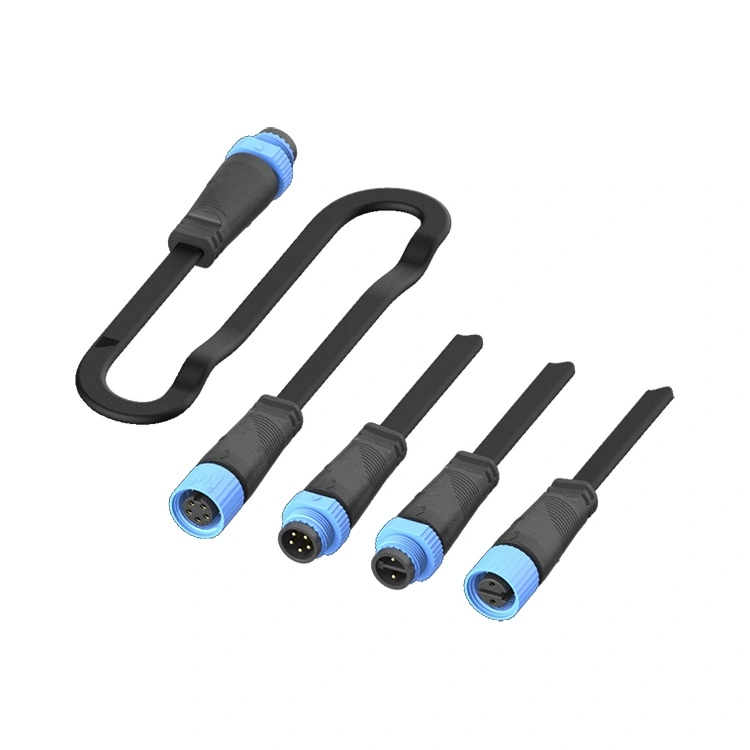

جارٍ تحميل جهة الاتصال- 2، 3، 4، أو 5 دبابيس حسب الحاجة؛ تم ترك المواضع غير المستخدمة فارغة أو مزودة بدبابيس وهمية لتحقيق التوازن الميكانيكي.
وضع علامات على الكابلات- طباعة مخصصة أو ملصقات تقلص بالحرارة لتحديد الدوائر.
اتجاه الموصل- إصدارات مستقيمة أو ذات زاوية قائمة للتطبيقات المثبتة على اللوحة أو المثبتة على الكابل.
التعبئة والتغليف– أكياس أو بكرات أو علب كرتونية مضادة للكهرباء الساكنة لخطوط التجميع الآلية.
تدير شركة Reunion منشأة مخصصة لقولبة الحقن داخل مصنعها الذي تبلغ مساحته 4000 متر مربع في شنتشن:
تجفيف المواد- يتم تجفيف PA66 بدقة لإزالة الرطوبة ومنع عيوب التشكيل.
صب الحقن- صب دقيق على المكابس الآلية مع التحكم في التسامح ± 0.02 مم؛ صبغة اللون تضاف مباشرة إلى الراتنج.
الاتصال بالختم والطلاء- ختم عالي السرعة من سبائك النحاس مع طلاء ذهبي انتقائي في خطوط طلاء البراميل الآلية.
العمليات الثانوية- إدخال نقاط اتصال مطلية بالذهب وأختام دائرية في الهيكل المصبوب.
معالجة الكابلات- القطع الآلي، والتجريد، والتعليب؛ بثق كابل PUR/PVC داخليًا لتجميعات الكابلات المخصصة.
حَشد– خطوط نصف آلية مع وضع اتصال يتم فحصه من خلال الرؤية وتثبيت يتم التحكم فيه بعزم الدوران.
الاختبار الكهربائي– التحقق بنسبة 100% من الاستمرارية، ومقاومة العزل (≥5000MΩ)، وتحمل العزل الكهربائي.
أخذ العينات البيئية– أخذ العينات دفعة واحدة للغمر IP67 (1 م، 30 دقيقة)، والتدوير الحراري.
التعبئة والتغليف– ختم فراغ مضاد للكهرباء الساكنة باستخدام مادة مجففة ؛ تعبئة كرتونية للتصدير مع وضع العلامات المخصصة كما هو مطلوب.
| شهادة | نِطَاق |
| الأيزو 9001:2015 | إدارة الجودة - التصميم والإنتاج وخدمة ما بعد البيع. |
| الأيزو 14001:2015 | الإدارة البيئية - التحقق من الحد من النفايات والممارسات المستدامة. |
| آيزو 13485:2016 | إدارة جودة الأجهزة الطبية - ينطبق على M15 المستخدم في معدات التشخيص أو المراقبة. |
| معترف بها من قبل UL | شهادة السلامة على مستوى المكونات لأسواق أمريكا الشمالية. |
| بنفايات | تقييد المواد الخطرة - الامتثال لتوجيهات الاتحاد الأوروبي. |
يعمل خط إنتاج الموصل البلاستيكي M15 الخاص بشركة Reunion تحت ضوابط عملية صارمة. ويتم التحقق من ختم IP67 في كل دفعة إنتاج من خلال اختبار الغمر الفعلي (1 متر، 30 دقيقة) باستخدام الماء. يتم الاحتفاظ بسجلات الاختبار وشهادات المواد وتقارير الفحص لكل دفعة، مما يدعم عمليات تدقيق الجودة ومتطلبات وثائق العملاء.
السكن PA66 الخاص بـ M15 هومقاومة للتآكل بطبيعتها– لا يصدأ أو يتأكسد. في اختبار رش الملح المستقل وفقًا لمعيار ASTM B117 (96 ساعة)، لم نلاحظ أي تدهور للسطح، ولم يلاحظ أي انخفاض في سلامة الختم (تم التحقق من IP67 بعد الاختبار)، وظلت أسطح التلامس ضمن المواصفات بسبب الطلاء الذهبي. على النقيض من ذلك، غالبًا ما تظهر الموصلات النحاسية المطلية بالنيكل تآكلًا واضحًا (النقر والصدأ الأبيض) خلال 48-72 ساعة من التعرض لرذاذ الملح، مما قد يؤدي إلى الإضرار بختم الحلقة الدائرية وسلامة الخيط. بالنسبة للبيئات البحرية (المنصات البحرية، والإضاءة الساحلية، والسفن)، يتفوق M15 البلاستيكي بشكل كبير على الموصلات المعدنية المطلية.
نعم. في حين أن السكن من البلاستيك، وواجهة قفل مترابطة يشتمل على إدخالات معدنية لضمان الاحتفاظ بعزم الدوران بشكل ثابت على مدى مئات دورات التزاوج. يُظهر اختبار Reunion أن قوة الاحتفاظ تظل أكبر من 90% من المواصفات الأولية بعد 500 دورة تزاوج، وأن تآكل الخيط يكون في حده الأدنى بسبب ارتباط الخيط من المعدن إلى المعدن، ويظل الختم الدائري فعالاً عبر نطاق درجة الحرارة. بالنسبة للتطبيقات ذات الدورة العالية (على سبيل المثال، الصيانة السنوية التي تتطلب فصل الموصل)، نوصي بتشحيم الحلقة O باستخدام شحم السيليكون عند كل تزاوج لإطالة عمر الختم.
