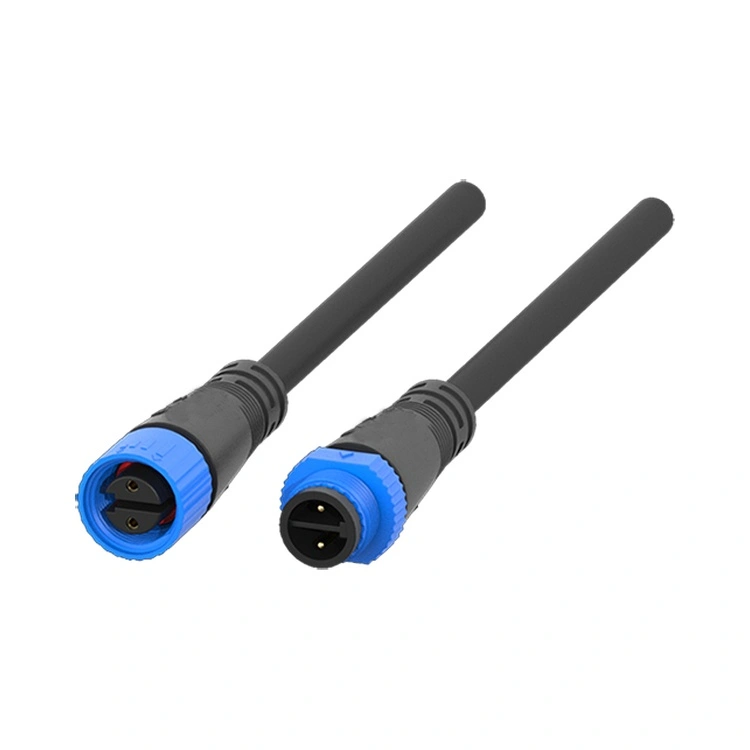

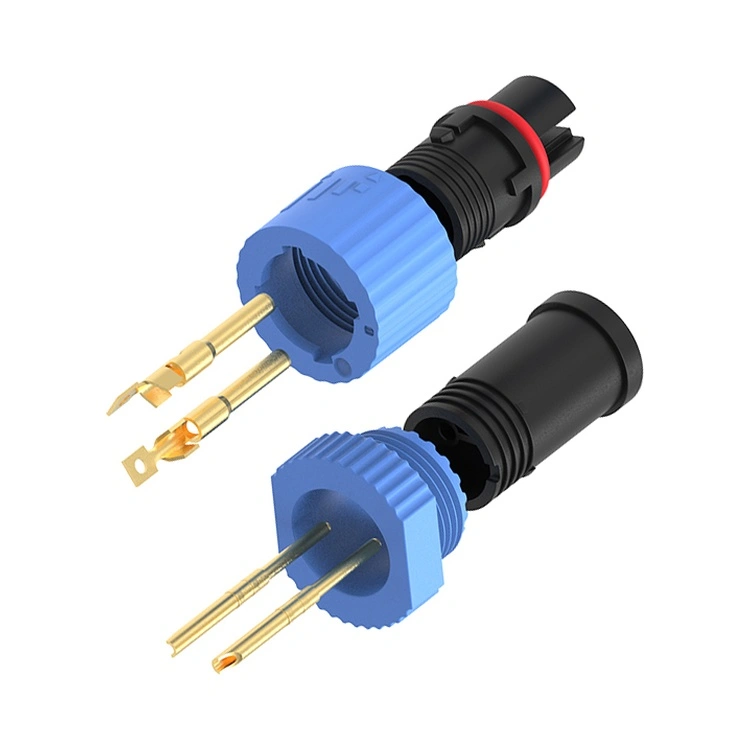

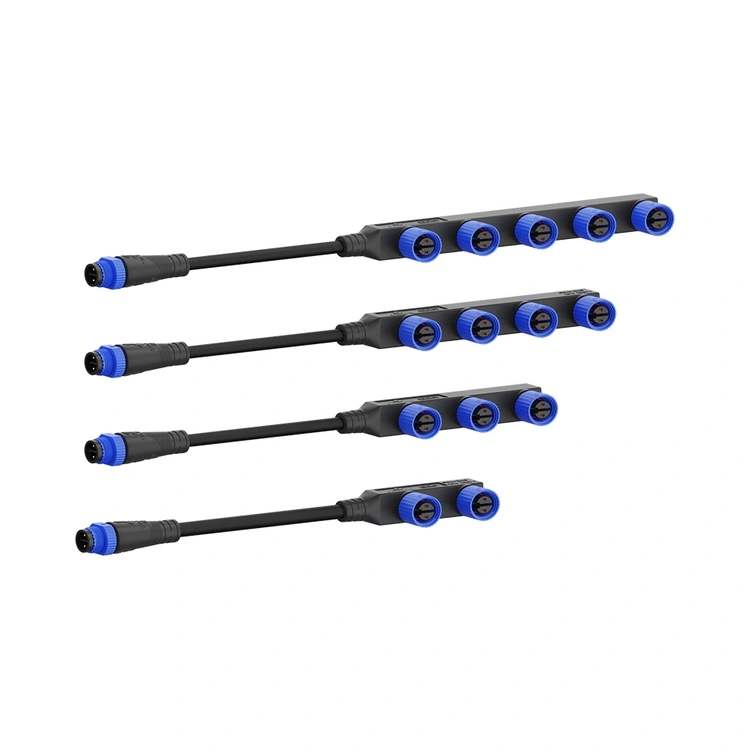

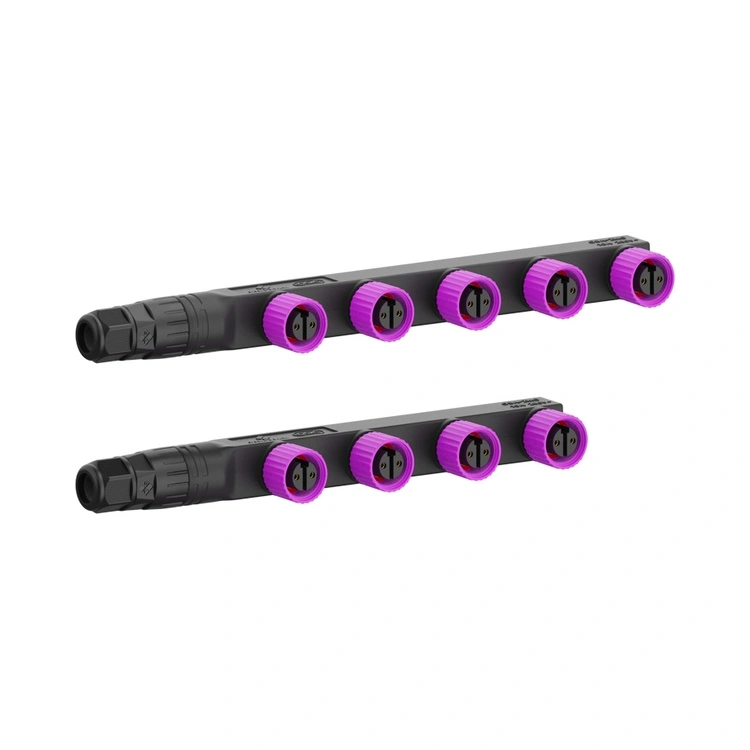

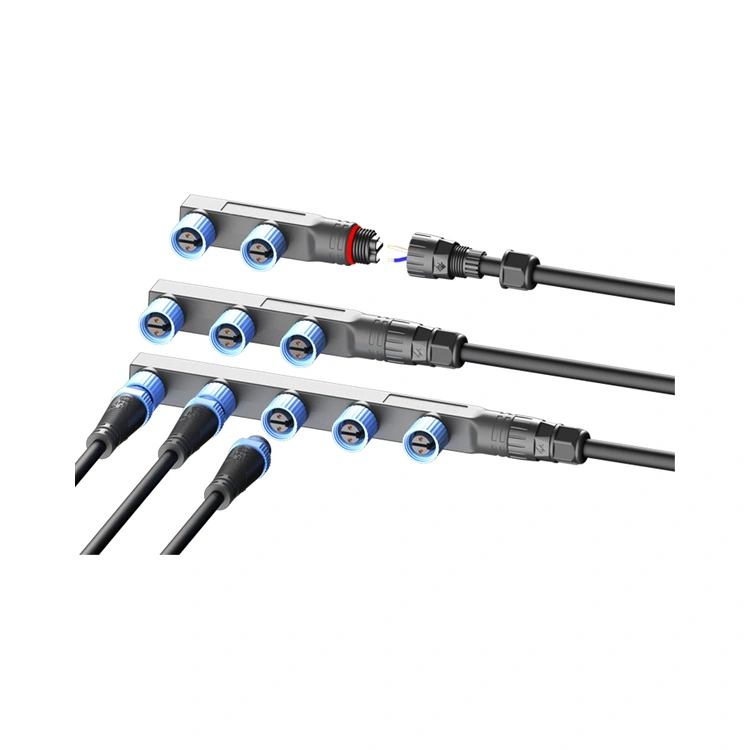

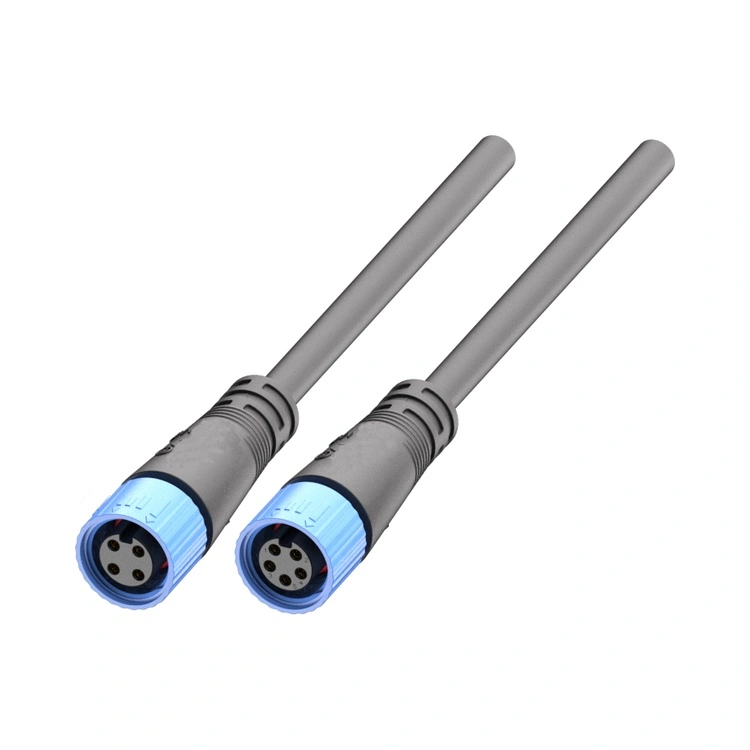

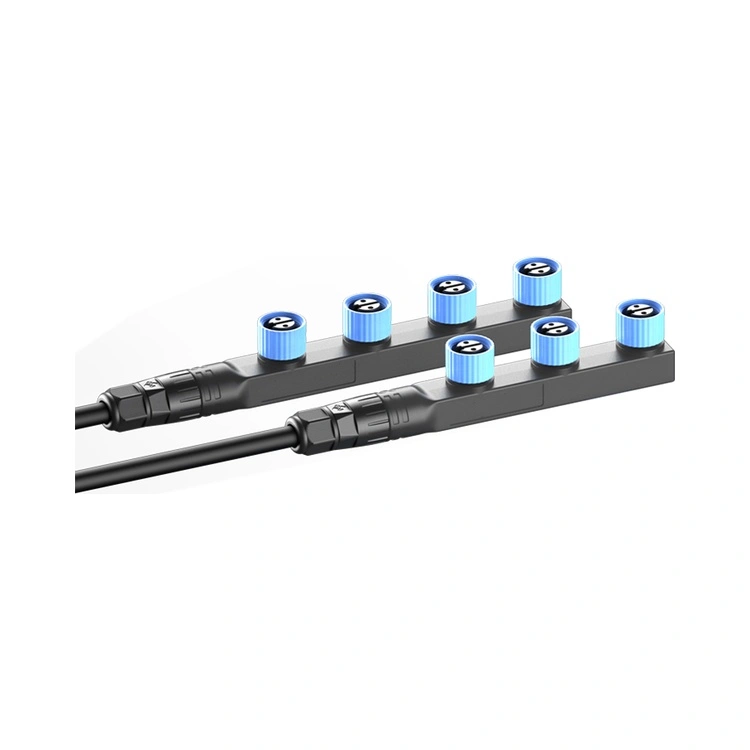

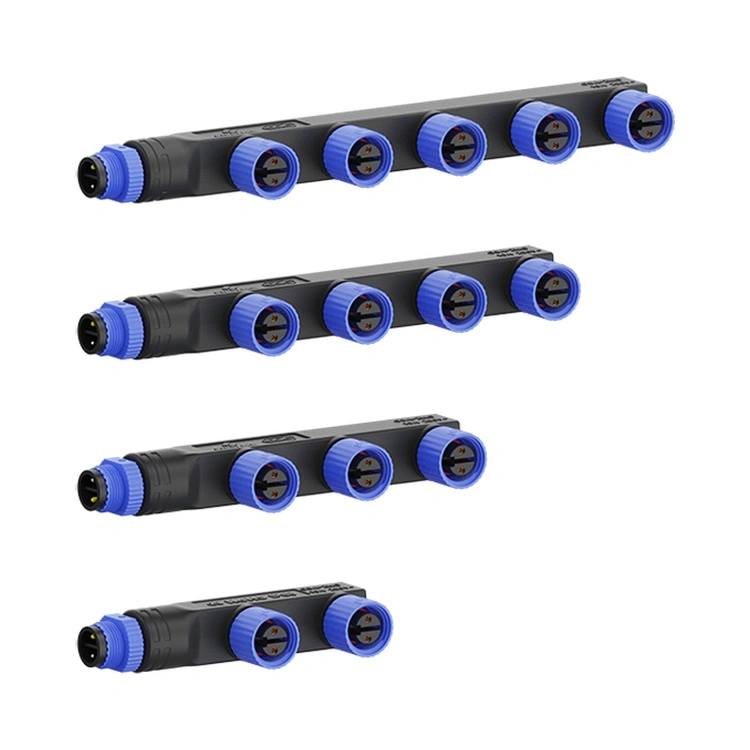

إن موصل الإضاءة LED من سلسلة M15 هو الرابط البيني المتخصص لشركة Reunion لصناعة الإضاءة LED الخارجية - وهي واحدة من أسرع القطاعات نموًا في الإضاءة الصناعية. معتمد وفقًا لمعايير واجهة الإضاءة LED، يجمع هذا الموصل الدائري الملولب بين التصميم المدمج مقاس 15 مم من النوع F مع الختم المصنف IP67، مما يجعله مناسبًا لأضواء الشوارع وإضاءة الأنفاق والإضاءة المعمارية والأضواء الكاشفة للملاعب وشاشات LED الخارجية.
تم تصنيع غلاف الموصل من البلاستيك الحراري PA66 عالي القوة، مما يوفر مقاومة ممتازة للطقس، وحماية من التآكل، ومتانة ميكانيكية دون القلق بشأن الوزن والتآكل للبدائل المعدنية.
تتمثل إحدى ميزات الأمان الرئيسية في سلسلة M15 في تصميم التقسيم الداخلي متعدد النواة - حيث تعمل الحواجز المنفصلة بين موصلات الطاقة على منع حدوث دوائر قصيرة من تلف عزل الأسلاك، وهو متطلب بالغ الأهمية لتركيبات LED عالية الطاقة حيث يمكن لإمدادات الطاقة توفير أكثر من 500 وات.
يتم تصنيع نقاط الاتصال من سبائك النحاس المطلية بالذهب، مما يحافظ على مقاومة اتصال منخفضة ومستقرة (≥3mΩ) طوال عمر خدمة الموصل.
متوفرة بتكوينات 2 و3 و4 و5 سنون مع تصنيفات حالية تصل إلى 10 أمبير، وتدعم سلسلة M15 كلاً من برامج تشغيل LED ذات التيار الثابت والجهد الثابت.
تقوم شركة Reunion بتصنيع سلسلة M15 من خلال عملية متكاملة رأسيًا - بدءًا من القولبة بالحقن الدقيق وحتى التجميع الآلي والاختبار الكهربائي بنسبة 100%. تضمن آلية القفل الملولبة التزاوج المقاوم للاهتزاز - وهو أمر بالغ الأهمية للتركيبات المعرضة للرياح، واهتزاز حركة المرور، والتدوير الحراري من -40 درجة مئوية إلى +105 درجة مئوية.
بالنسبة للمهندسين الذين يصممون أنظمة الإضاءة الخارجية، يوفر هذا الموصل حلاً موثوقًا وآمنًا وصغير الحجم مصمم خصيصًا لتطبيقات LED، مدعومًا بخبرة Reunion التي تبلغ 15 عامًا في التصنيع.
تم تصميم سلسلة M15 خصيصًا لإضاءة LED الخارجية، مع ميزات تلبي المتطلبات المحددة للتركيبات الخارجية طويلة المدى.
| ميزة | فائدة |
| IP67 الختم البيئي | يتحمل الغمر المستمر - يمكن الاعتماد عليه في أضواء الشوارع وإضاءة الأنفاق وشاشات العرض الخارجية المعرضة للأمطار والثلوج والفيضانات. |
| أقسام داخلية متعددة النواة | حواجز منفصلة بين موصلات الطاقة - تعزز السلامة الكهربائية في تركيبات LED عالية الطاقة. |
| تصميم مدمج من النوع F | واجهة مقاس 15 مم موفرة للمساحة - مثالية لمصابيح LED النحيفة وأنظمة الإضاءة المعيارية ذات المسافات الضيقة. |
| الإسكان PA66 | مقاوم للطقس، ومقاوم للتآكل - مصمم ليدوم لفترة الخدمة الخارجية. |
| اتصالات سبائك النحاس المطلية بالذهب | مقاومة اتصال منخفضة (≥3mΩ) وحماية من التآكل - تحافظ على أداء ثابت لمشغل LED مع مرور الوقت. |
| آلية قفل الخيوط | التزاوج المقاوم للاهتزاز - يمنع الارتخاء الناتج عن الرياح واهتزاز حركة المرور والتدوير الحراري. |
| تكوينات 2-5 دبوس | يدعم تطبيقات LED ذات التيار المستمر والجهد الثابت والطاقة المختلطة/الإشارة. |
| -40 درجة مئوية إلى +105 درجة مئوية | يغطي نطاق درجات الحرارة الواسع الظروف الخارجية القاسية — بدءًا من فصول الشتاء القطبية الشمالية وحتى فصول الصيف الصحراوية. |
| المعلمة | 2 دبوس | 3 دبوس | 4 دبوس | 5 دبوس |
| تصنيف الجهد | 250 فولت | 250 فولت | 125 فولت | 125 فولت |
| التقييم الحالي | 10 أ | 10 أ | 10 أ | 10 أ |
| قسم الأسلاك | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
درجة حرارة التشغيل:-40 درجة مئوية ~ +105 درجة مئوية
تصنيف الحماية:IP67 / IP68 (متزاوج)
مواد الإسكان:PA66
مواد الاتصال:سبائك النحاس المطلية بالذهب
مقاومة الاتصال:≥3mΩ
دورات التزاوج:≥500
معيار التصميم:يتوافق مع معايير واجهة الإضاءة LED
تصنيف القابلية للاشتعال:يو ال 94 فولت-0
جميع المواد متوافقة مع RoHS
يتم نشر موصل الإضاءة LED من سلسلة M15 عبر تطبيقات الإضاءة الخارجية حيث تكون الموثوقية والسلامة ذات أهمية قصوى.
إنارة الشوارع والطرق السريعة– مصابيح الشوارع LED وأنظمة إضاءة الطرق السريعة.
إضاءة الأنفاق– إنارة أنفاق الطرق السريعة والسكك الحديدية.
الإضاءة المعمارية والواجهات– مخططات البناء والجسور والآثار.
إضاءة الملاعب والرياضة– أنظمة الإضاءة الكاشفة للمناطق الكبيرة.
شاشات LED خارجية– لوحات إعلانية معيارية وشاشات كبيرة الحجم.
إضاءة المناظر الطبيعية والمنتزهات– إضاءة المسار والتركيبات الزخرفية وإضاءة الحديقة.
الإضاءة بالطاقة الشمسية– إنارة الشوارع والممرات خارج الشبكة.
| شهادة | نِطَاق |
| الأيزو 9001:2015 | إدارة الجودة - التصميم والإنتاج وخدمة ما بعد البيع. |
| الأيزو 14001:2015 | الإدارة البيئية - التحقق من الحد من النفايات والممارسات المستدامة. |
| آيزو 13485:2016 | إدارة جودة الأجهزة الطبية - ينطبق على M15 المستخدم في معدات التشخيص أو المراقبة. |
| معترف بها من قبل UL | شهادة السلامة على مستوى المكونات لأسواق أمريكا الشمالية. |
| بنفايات | تقييد المواد الخطرة - الامتثال لتوجيهات الاتحاد الأوروبي. |
يعمل خط إنتاج موصل M15 LED الخاص بشركة Reunion تحت ضوابط عملية صارمة. يتم التحقق من ختم IP67 في كل دفعة إنتاج من خلال اختبار الغمر الفعلي. يتم الاحتفاظ بسجلات الاختبار وشهادات المواد وتقارير الفحص لكل دفعة، مما يدعم عمليات تدقيق الجودة ومتطلبات وثائق العملاء.
تصميم القسم الداخلي متعدد النواة هو أميزة السلامة تم تصميمها خصيصًا في سلسلة M15 لتطبيقات الإضاءة LED. في تركيبات LED عالية الطاقة، يمكن أن يوفر مصدر الطاقة أكثر من 500 واط بجهد يصل إلى 350 فولت تيار مستمر. إذا تعرضت الطبقة العازلة للسلك للتلف (أثناء التثبيت أو بسبب الاهتزاز)، فقد يحدث قصر في الدائرة الكهربائية للموصلات المكشوفة، مما يتسبب في فشل السائق أو حتى نشوب حريق. توفر الأقسام الداخلية فصلًا ماديًا بين الموصلات داخل جسم الموصل، مما يمنع الاتصال حتى في حالة تعرض العزل للخطر. هذه الميزةغير قياسي في موصلات الأغراض العامة (M8/M12) وهو عامل تمييز رئيسي لـ M15. يتم تشكيل أقسام Reunion بشكل متكامل مع العازل - ولا تتم إضافتها كمكونات منفصلة - مما يضمن بقائها فعالة طوال فترة خدمة الموصل.
لتحقيق الختم IP67 والحفاظ عليه في تركيبات LED الخارجية، توصي Reunion بما يلي:
عزم الدوران التزاوج- أحكم ربط صامولة التوصيل يدويًا حتى تلامس الحلقة الدائرية سطح اللوحة، ثم قم بتطبيق عزم دوران إضافي0.4-0.6 نيوتن مترباستخدام مفتاح عزم الدوران. لا تتجاوز 0.8 نانومتر.
التفتيش يا الدائري– يجب فحص الحلقة O المثبتة مسبقًا في كل دورة صيانة. استبدله إذا كان التشوه أو التشقق أو التصلب مرئيًا.
جدول استبدال الحلقة O- بالنسبة للتركيبات الخارجية ذات التدوير الحراري اليومي، استبدل الحلقات الدائرية كل 2-3 سنوات كجزء من الصيانة الوقائية.
نصف قطر انحناء الكابل– الحفاظ على الحد الأدنى من نصف قطر الانحناء5 × قطر الكابل عند مدخل الموصل لمنع الضغط على ختم الكابل.
اتجاه الكابل– قم بتوجيه مخرج الكابل إلى الأسفل لمنع تجمع المياه بالقرب من واجهة الختم.
التنظيف قبل إعادة الاتصال– قم بتنظيف الأجزاء الخارجية للموصل بمنظف معتدل وماء قبل إعادة التوصيل لمنع الحطام من إتلاف الختم.
