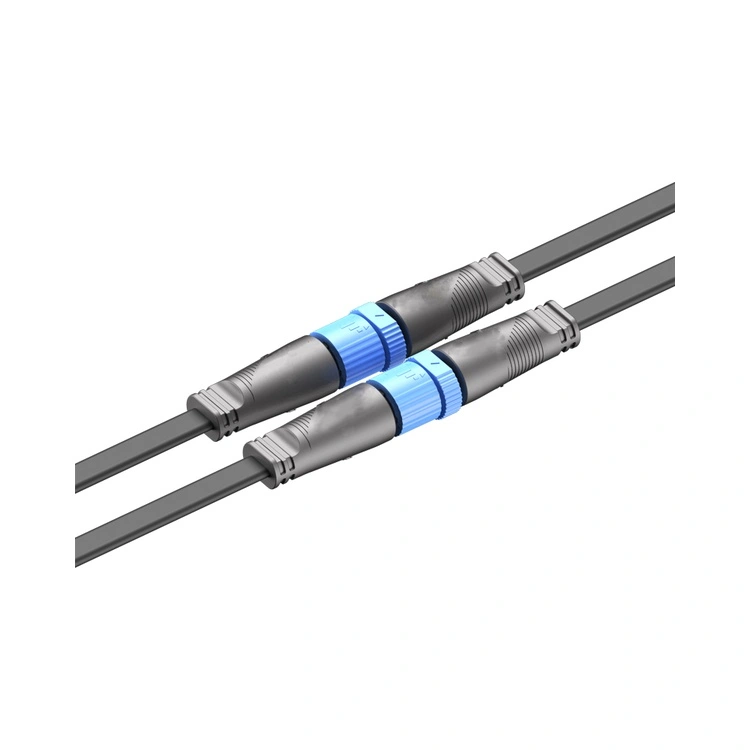

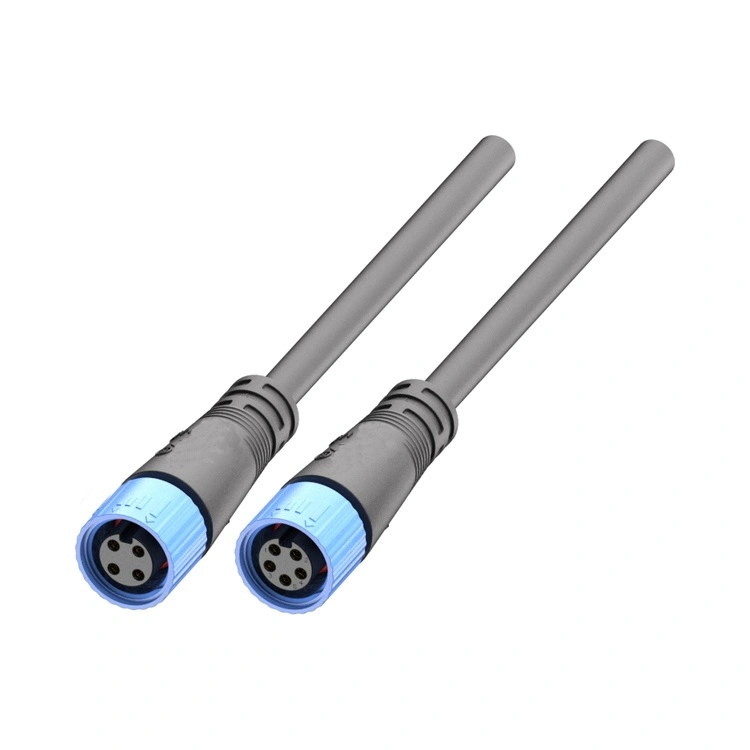

ال موصل مقاوم للمياه من سلسلة M15 ليست مجرد واجهة دائرية مترابطة؛ إنه حاجز الأمان المخصص لشركة Reunion لأنظمة LED عالية الطاقة حيث تتوافق قيود المساحة مع التعرض للطقس الشديد. في حين أن خيارات M12 القياسية تتعامل مع إشارات التيار المنخفض، فإن هذه المنصة مقاس 15 مم تستوعب موصلات 16-20AWG تحمل ما يصل إلى 10 أمبير لكل دبوس، وهو أمر بالغ الأهمية لقيادة محركات 500W+ LED الحديثة في المشاريع المعمارية والبنية التحتية.

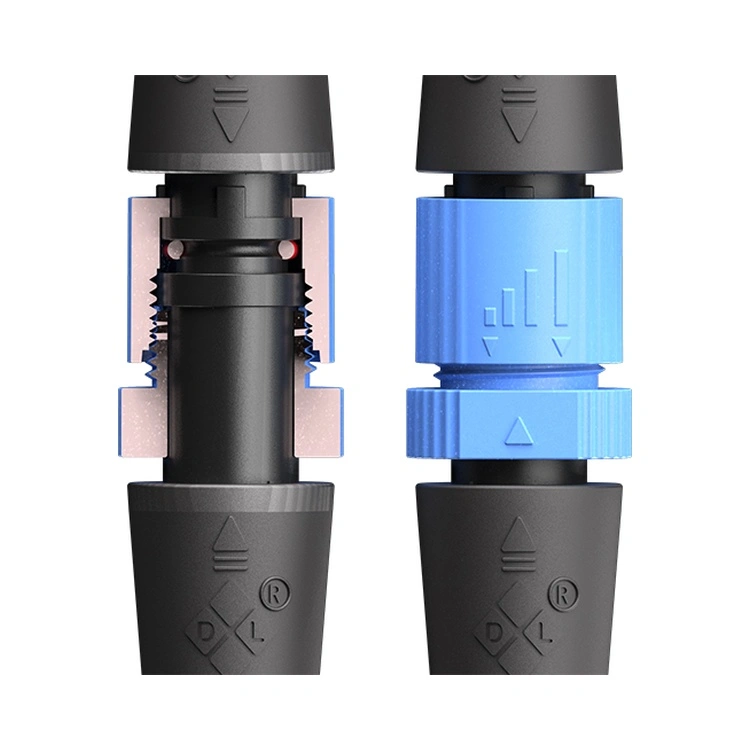

التمييز الهندسي الفريد: يتكامل السكن من النوع التصميميأقسام داخلية متعددة النواة- حواجز مادية تفصل بين خطوط الطاقة والإشارة داخل نفس الغلاف. في التركيبات الواقعية (على سبيل المثال، إضاءة الأنفاق مع التشغيل على مدار الساعة طوال أيام الأسبوع)، يمنع هذا القسم حدوث دوائر قصيرة كارثية في حالة تآكل عزل الأسلاك الفردية بسبب الاهتزاز، وهو وضع فشل غالبًا ما يتم تجاهله بواسطة الموصلات الدائرية العامة.

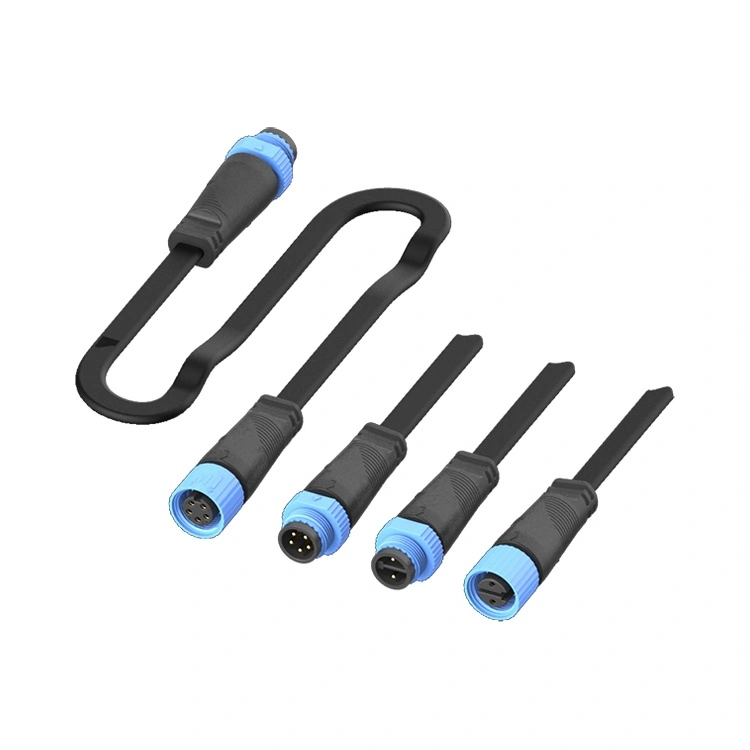

تقوم شركة Reunion بتصنيع هذه السلسلة من خلال عملية متكاملة رأسيًا: قولبة حقن PA66 دقيقة، وطلاء ذهبي آلي على ملامسات سبائك النحاس، واختبار كهربائي بنسبة 100% لكل دفعة. متوفر في تخطيطات 2 و3 و4 و5 سنون موصل مقاوم للمياه من سلسلة M15 يدعم كلاً من محركات LED ذات التيار المستمر والجهد الثابت، مع صامولة قفل ملولبة تحافظ على سلامة عزم الدوران في ظل الرنين الناتج عن الرياح والتدوير الحراري اليومي.
| ميزة | فائدة هندسية لمشروعك |
| IP67/IP68 الختم المتزاوج | يقاوم الفيضانات المؤقتة (IP67) والغمر المستمر حتى 1.5 متر (IP68) - تم التحقق من صحته من خلال اختبارات دخول المياه على مستوى الدفعة |
| تصميم مدمج من النوع 15 ملم | تتناسب مع وحدات إنارة LED الرفيعة وشاشات العرض المثبتة على عمود حيث يكون لكل ملليمتر أهمية؛ يقلل من حمل الرياح على التركيبات. |
| أقسام داخلية متعددة النواة | السلامة أولاً: يمنع الفصل المادي بين دوائر الطاقة (250 فولت/10 أمبير) الانحناء الناتج عن زحف العزل |
| الإسكان PA66 | يدوم أكثر من العلب المعدنية في البيئات الساحلية أو العدوانية كيميائيًا. |
| اتصالات مطلية بالذهب | يحافظ على مقاومة التلامس ≥3mΩ لأكثر من 500 دورة تزاوج |
| النوى | 2،3،4،5 دبابيس اختيارية |
| المعلمة | 2 دبوس | 3 دبوس | 4 دبوس | 5 دبوس |
| تصنيف الجهد | 250 فولت | 250 فولت | 125 فولت | 125 فولت |
| التقييم الحالي (لكل دبوس) | 10 أ | 10 أ | 10 أ | 10 أ |
| نطاق الأسلاك | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| عازلة تحمل الجهد | 1500 فولت تيار متردد | 1500 فولت تيار متردد | 1000 فولت تيار متردد | 1000 فولت تيار متردد |
| مقاومة العزل | ≥100MΩ (500 فولت تيار مستمر) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
درجة حرارة التشغيل:-40 درجة مئوية ~ +105 درجة مئوية
حماية:IP67 / IP68 (تم التحقق منه في حالة التزاوج مع الحلقة O المرفقة)
السكن:PA66

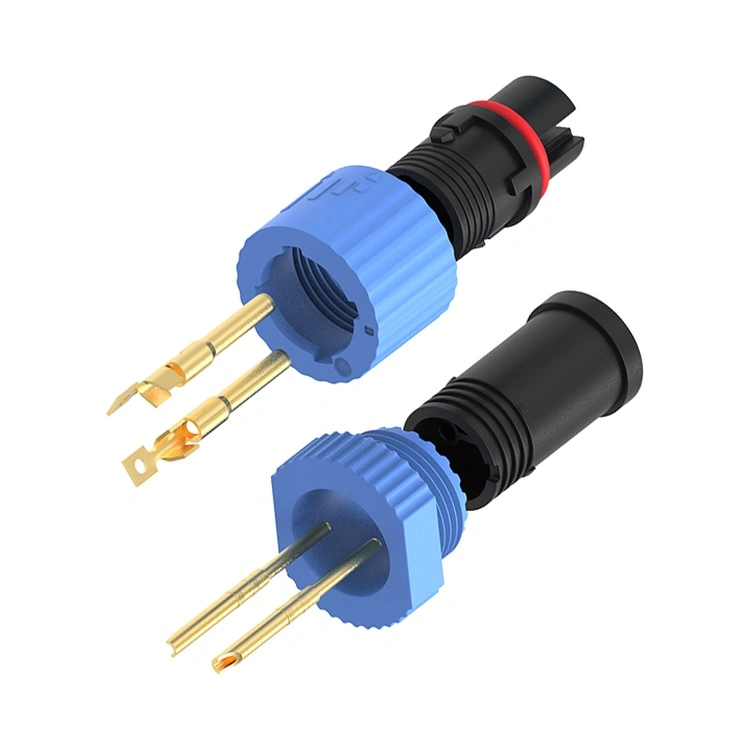

اتصال:سبائك النحاس المطلية بالذهب
مقاومة الاتصال:≥3mΩ
متانة التزاوج:≥500 مرة
القابلية للاشتعال:يو ال 94 فولت-0
امتثال:بنفايات، الوصول
| وجه | سلسلة ريونيون M15 | العلامات التجارية المتميزة في الاتحاد الأوروبي/الولايات المتحدة | بدائل منخفضة التكلفة |
| سعر الوحدة | حجم تنافسي (اسأل عن الأسعار المتدرجة) | أعلى بمقدار 2-3 مرات | مقدمًا أرخص، لكن تكاليف الفشل مخفية |
| أقسام السلامة الداخلية | نعم - قياسي في جميع المنافذ | نادرا ما تقدم | غائبة دائما |
| مواد الإسكان | PA66 | السلطة الفلسطينية أو سبائك الزنك | درجة معاد تدويرها/غير معروفة - تصبح هشة خلال عامين |
| تصفيح الاتصال | صباغة الذهب | الذهب أو الفضة (0.1–0.2 ميكرومتر) | القصدير أو لا الطلاء |
| نطاق درجة الحرارة | -40 درجة مئوية ~ +105 درجة مئوية | -25 درجة مئوية ~ +85 درجة مئوية | -10 درجة مئوية ~ +60 درجة مئوية |
| إمكانية التتبع | تم ترميز ERP من دفعة الراتنج إلى التجميع النهائي | نعم | لا أحد |
| مهلة | 12-15 يوما | 6-8 أسابيع | لا يمكن التنبؤ به (30-60 يومًا) |
| التخصيص موك | 100 قطعة (لمجموعات الكابلات) | 500+ جهاز كمبيوتر شخصى | غير معروض |
| الدعم الهندسي | استجابة 24 ساعة، 10 مهندسين داخليين | أبطأ بسبب الدعم المتدرج | لا يوجد دعم فني |
تعمل منشأة التصنيع التابعة لشركة Reunion (حاصلة على شهادات ISO 9001 و14001 و13485) تحت رقابة صارمة على العمليات الإحصائية. كل قطعة إنتاج من موصل مقاوم للمياه من سلسلة M15 يشمل:
مادة خام
سجلات صب الحقن أثناء العملية (الضغط ودرجة الحرارة وزمن الدورة)
اختبار كهربائي بنسبة 100% (الوعاء العالي، ومقاومة العزل، ومقاومة التلامس)
تقارير اختبار الغمر IP67 (عينة عشوائية من كل دفعة – الاحتفاظ بالصور ومقاطع الفيديو)
ال موصل مقاوم للمياه من سلسلة M15 ليس موصل أتمتة عام مُعاد استخدامه للإضاءة. ويعالج ثلاث فجوات حقيقية:
القدرة الحالية: يتعامل M12/M8 عادةً مع 4A كحد أقصى؛ يسلم M1510 أمبير لكل دبوس- ضروري لوحدات LED بقدرة 100 وات+.
أقسام السلامة: الحواجز الداخلية هيإلزامي لأنظمة SELV (الجهد المنخفض للغاية للسلامة) حيث تتعايش أسلاك الطاقة والتحكم. وبدونها، يمكن أن يؤدي سلك سلكي ضال إلى قصر جهد 250 فولت إلى خط الإشارة، مما يؤدي إلى تدمير السائقين.
متانة: يمنع غلاف PA66 الخاص بـ M15 المزود بمثبتات للأشعة فوق البنفسجية التشقق الناتج عن أشعة الشمس - وهو وضع فشل معروف لمزيج النايلون القياسي M12 في حوامل الأعمدة الخارجية.
ثلاثة أسباب هندسية:
مباراة التمدد الحراري: يتوسع/يتعاقد PA66 مع غلاف الكابل ومبيت LED، مما يقلل من إجهاد قص الختم أثناء التقلبات التي تتراوح بين -40 درجة مئوية إلى +105 درجة مئوية.
تجنب التآكل كلفاني: في البيئات الساحلية أو الملحية لإزالة الجليد، تعاني الوصلات المعدنية من تآكل الشقوق حتى مع الطلاء. PA66 يلغي هذا تماما.
تخفيض الوزنعلى: أخف بنسبة 40% من الأصداف المعدنية المكافئة - وهو أمر بالغ الأهمية لأذرع الإنارة الكابولية تحت حمل الرياح.
بالنسبة للمشروعات التي تتطلب صراحة حماية معدنية (على سبيل المثال، الإضاءة الطبية الحساسة لـ EMI)، تقدم Reunion سلسلة بديلة - ولكن بالنسبة لـ 95% من تطبيقات LED الخارجية، يتفوق أداء PA66 على المعدن في إجمالي تكلفة الملكية.
عزم الدوران التزاوج:يتم شدها يدويًا حتى المقاعد الدائرية، ثم ضعيها0.4-0.6 نانومتر مع وجع عزم الدوران. لا تتجاوز أبدًا 0.8 نيوتن متر (الضغط الزائد يشوه الحلقة O).
التفتيش يا الدائري:استبدل حلقة NBR المثبتة مسبقًا كل مرة24 شهرا للمنشآت ذات التدوير الحراري اليومي > دلتا 30 درجة مئوية.
دخول الكابل:الحفاظ على أ5 × قطر الكابل نصف قطر الانحناء عند تخفيف الضغط لمنع الفجوات الدقيقة حول عزل السلك.
توجيه: قم دائمًا بتوجيه الكابل لأسفل لتجنب تجمع المياه في واجهة الغلاف الخلفي.
تقوم شركة Reunion بتزويد أحزمة الكابلات المُجمَّعة في المصنع بموصلات مُجهزة مسبقًا - مما يقضي على تقلبات التثبيت الميداني لمشاريع البنية التحتية الحيوية.
