كيف يمكن للموصل الصناعي من سلسلة M12 تحسين الموثوقية في أنظمة الأتمتة الحديثة

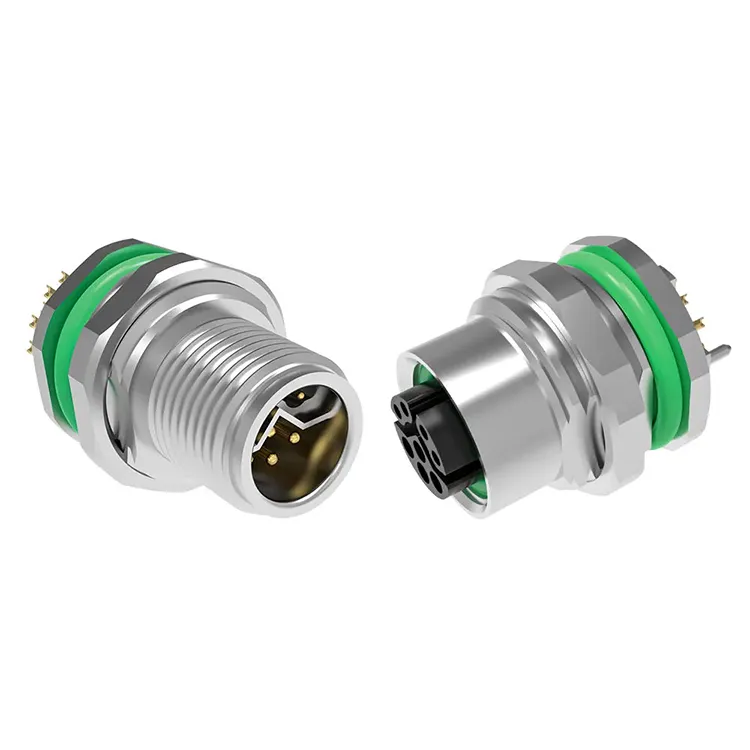

جمع شمليوفرموصل صناعي من سلسلة M12كحل ربط متعدد الاستخدامات لأتمتة المصانع وأجهزة الاستشعار والمحركات وأنظمة ناقل المجال والإيثرنت الصناعي وتوزيع الطاقة. بفضل تكوينات 2–17 سنًا وخيارات الترميز المتعددة وحماية IP67 وخيارات الحماية وتجميعات الكابلات، تم تصميم عائلة الموصل للبيئات الصناعية كثيرة المتطلبات حيث تكون التوصيلات الكهربائية والميكانيكية المستقرة ضرورية.

يعد موصل M12 أكثر من مجرد موصل دائري مدمج. واجهة مترابطة موحدة، ونظام الترميز، والختم البيئي، والتكوينات الكهربائية واسعة النطاق تجعلها تقنية اتصال مهمة لمعدات التشغيل الآلي الحديثة. يمكن لسلسلة M12 أن تدعم التطبيقات التي تتراوح بين أجهزة الاستشعار وأجهزة IO-Link إلى PROFIBUS وDeviceNet وCANopen وEthernet الصناعية وأنظمة المؤازرة وتوزيع طاقة التيار المستمر. يشرح هذا الدليل المواصفات الأساسية وخيارات الترميز وسيناريوهات التطبيق وعوامل الاختيار واعتبارات الجودة التي يجب على المهندسين وفرق الشراء تقييمها عند اختيار الموصل الصناعي M12.

جدول المحتويات

لماذا يتم استخدام موصل M12 على نطاق واسع في الأتمتة الصناعية؟

ما هي المواصفات الرئيسية للموصل الصناعي M12؟

كيف تختلف خيارات الترميز M12؟

أين يتم استخدام الموصلات الصناعية M12 بشكل شائع؟

كيف يجب عليك تحديد موصل M12 المناسب؟

ما هي عوامل الجودة التي يجب على المشترين التحقق منها؟

الأسئلة المتداولة حول الموصلات الصناعية M12

لماذا يتم استخدام موصل M12 على نطاق واسع في الأتمتة الصناعية؟

تحتاج المعدات الصناعية إلى توصيلات تظل مستقرة على الرغم من الاهتزازات والرطوبة وتغيرات درجات الحرارة والغبار والصيانة المتكررة. يعالج تنسيق M12 هذه المتطلبات من خلال تصميم دائري مدمج وآلية اقتران ملولبة.

بالنسبة لمهندسي الأتمتة، فإن إحدى مزاياها الرئيسية هي المرونة. تم تصميم تكوينات ترميز M12 المختلفة لمختلف الوظائف الكهربائية ووظائف الاتصالات، مما يساعد على منع التوصيلات غير المتوافقة. وبالتالي يمكن دمج الموصل في أجهزة الاستشعار، والمحركات، وخزائن التحكم، والأجهزة الميدانية، والمحركات، وشبكات إيثرنت، وغيرها من المعدات الصناعية.

تشير مواصفات منتج Reunion إلى أن سلسلة M12 الخاصة بها مصممة وفقًا لمعايير DIN EN 61076-2-101/109/111 ذات الصلة ويمكنها تحقيق حماية IP67 عند التزاوج. تتضمن مجموعة المنتجات أيضًا تكوينات محمية وغير محمية، مما يوفر خيارات للتطبيقات ذات متطلبات التوافق الكهرومغناطيسي المختلفة.

بالنسبة للمستخدمين الصناعيين، يمكن لهذا المزيج من الأبعاد القياسية وخيارات الترميز وحماية البيئة ومرونة التطبيق أن يبسط تصميم الأسلاك وصيانتها.

ما هي المواصفات الرئيسية للموصل الصناعي M12؟

يمكن أن يؤدي اختيار موصل يعتمد فقط على حجمه الفعلي إلى اتصال غير مناسب. يجب أخذ التقييمات الكهربائية، والترميز، وعدد الدبوس، والتدريع، وحماية البيئة، وطريقة الإنهاء في الاعتبار قبل الشراء.

يعتمد التصنيف الدقيق دائمًا على الترميز والتكوين المحددين. على سبيل المثال، تسرد المواصفات المنشورة من قبل الشركة المصنعة الإمكانات الحالية الأعلى لإصدارات S-code وL-code مقارنةً بالعديد من التكوينات الموجهة نحو الإشارة. لذلك، يجب تحديد رمز الموصل مع المتطلبات الكهربائية بدلاً من معاملته كتفاصيل ثانوية.

كيف تختلف خيارات الترميز M12؟

يعد ترميز M12 أحد أهم العوامل عند اختيار الموصل الصناعي. تم تصميم ترتيبات المفاتيح المختلفة لمختلف الوظائف الكهربائية أو وظائف الاتصالات.

• الرمز أ:يُستخدم بشكل شائع لأجهزة الاستشعار والمحركات وأجهزة IO-Link وتطبيقات إشارات التيار المستمر. يمكن أن تتراوح التكوينات من 2 إلى 17 دبابيس.
• الرمز ب:يرتبط بشكل شائع بتطبيقات PROFIBUS وDeviceNet وتطبيقات fieldbus الأخرى.
• رمز C:مصمم لتطبيقات طاقة التيار المتردد ومتوفر بتكوينات متعددة للدبابيس.
• رمز د:يستخدم لتطبيقات Ethernet الصناعية مثل اتصالات الشبكة بسرعة 100 ميجابت في الثانية.
• رمز X:مصمم لتطبيقات إيثرنت عالية السرعة ويستخدم عادةً تكوينًا مكونًا من 8 سنون.
• رمز S:مخصص لطاقة التيار المتردد العالية والتطبيقات المتعلقة بالمؤازرة.
• رمز L:مصممة لتوزيع طاقة التيار المستمر ومتطلبات التيار العالي.

يساعد نظام الترميز على تقليل إمكانية توصيل الدوائر غير المتوافقة. يجب على المهندسين التأكد من رمز الموصل وترتيب الدبوس والجهد والتيار وواجهة التزاوج المحددة من قبل الشركة المصنعة للمعدات قبل الانتهاء من المكون.

أين يتم استخدام الموصلات الصناعية M12 بشكل شائع؟

إن عامل الشكل المدمج والحماية البيئية لموصلات M12 يجعلها مناسبة للعديد من نقاط الاتصال الصناعية.

أتمتة المصنع

يتم استخدام موصلات M12 بشكل متكرر لتوصيل أجهزة استشعار القرب وأجهزة الاستشعار الكهروضوئية والمحركات ووحدات الإدخال / الإخراج وأجهزة التحكم. يمكن لواجهتها الموحدة تبسيط توصيلات الماكينة وصيانتها.

إيثرنت الصناعية

يمكن استخدام تكوينات D-code وX-code لاتصالات الشبكة الصناعية. في خطوط الإنتاج الآلية، تعد اتصالات Ethernet الموثوقة مهمة للاتصال بين الأجهزة الميدانية ووحدات التحكم والمحولات ومعدات الشبكة الأخرى.

الروبوتات وأنظمة الحركة

يمكن للمعدات الروبوتية أن تعرض الموصلات للاهتزاز والحركة المتكررة. يوفر نظام التوصيل الملولب اتصالاً ميكانيكيًا مصممًا لمقاومة الارتخاء العرضي في ظل ظروف التشغيل العادية.

المعدات الخارجية والغسيل

مع تصنيف IP67 عند التزاوج بشكل صحيح، يمكن استخدام تكوينات M12 المناسبة في البيئات التي قد تواجه فيها المعدات الماء أو الغبار أو عمليات التنظيف الروتينية. يظل التثبيت والختم الصحيحان ضروريين لتحقيق مستوى الحماية المحدد.

توزيع الطاقة

تعمل خيارات S-code وL-code على توسيع منصة M12 إلى ما هو أبعد من الإشارات منخفضة الطاقة. اعتمادًا على التكوين المحدد، يمكن للسلسلة أن تدعم توصيلات طاقة التيار المتردد أو التيار المستمر للمعدات الصناعية.

كيف يجب عليك تحديد موصل M12 المناسب؟

يمكن أن تساعد عملية الاختيار المنهجية في تجنب مشاكل التوافق وتكاليف الاستبدال غير الضرورية. قبل تقديم الطلب، قم بتقييم العوامل التالية:

1. تحديد التطبيق:حدد ما إذا كان الاتصال مخصصًا لأجهزة الاستشعار أو اتصالات البيانات أو الطاقة أو المحركات أو الوظائف المختلطة.
2. تأكيد الترميز:حدد A، أو B، أو C، أو D، أو X، أو S، أو L، أو تكوين آخر قابل للتطبيق بناءً على واجهة الجهاز.
3. تحقق من متطلبات الدبوس:تأكد من أن عدد جهات الاتصال كافٍ لجميع دوائر الطاقة والإشارة المطلوبة.
4. التحقق من التصنيفات الكهربائية:قارن تصنيفات الجهد والتيار للموصل مع متطلبات النظام الفعلية.
5. تقييم الظروف البيئية:ضع في اعتبارك الماء والغبار والمواد الكيميائية والاهتزاز ودرجة الحرارة والتعرض للأماكن الخارجية.
6. تحديد متطلبات التدريع:يمكن أخذ الإصدارات المحمية بعين الاعتبار حيث قد يؤثر التداخل الكهرومغناطيسي على سلامة الإشارة.
7. حدد الإنهاء:اعتمادًا على هيكل المعدات، قد تتضمن الخيارات نهايات اللحام أو اللحام بالغمس أو التجعيد أو الرصاص الطائر.
8. تأكيد متطلبات الكابل:يجب أن تتوافق مادة الكابل والطول والمرونة ونصف قطر الانحناء واتجاه الموصل مع بيئة التثبيت.

بالنسبة للمشروعات التي تتضمن أنواع موصلات متعددة، من المفيد أيضًا إعداد جدول اتصال يوضح الجهاز ورمز الموصل وعدد الدبوس والوظيفة الكهربائية ومواصفات الكابل وواجهة التزاوج. وهذا يوفر مرجعا عمليا لفرق المشتريات والإنتاج.

ما هي عوامل الجودة التي يجب على المشترين التحقق منها؟

ترتبط جودة الموصل الصناعي ارتباطًا وثيقًا باستقرار الاتصال على المدى الطويل. قد يبدو المنتج متشابهًا من الخارج مع وجود اختلافات كبيرة في مواد التلامس والطلاء والختم واتساق التجميع والفحص الكهربائي.

تذكر شركة Reunion أن سلسلة M12 الخاصة بها تستخدم وصلات نحاسية مطلية بالذهب، وعوازل PA66، ومقاومة تلامس معلنة لا تزيد عن 3mΩ. تصف الشركة المصنعة أيضًا اختبارًا كهربائيًا بنسبة 100% لكل وحدة والتحقق من الغمر على مستوى IP67. تسرد معلومات الجودة المنشورة أيضًا معايير ISO 9001:2015 وISO 14001:2015 وISO 13485:2016 والامتثال لـ RoHS ضمن إطار الجودة والامتثال الخاص بها.

بالنسبة لفرق المشتريات، تعتبر نقاط التحقق من الجودة التالية مفيدة بشكل خاص:

• مواصفات المواد والطلاء
• مقاومة الاتصال وأداء العزل
• التحقق من حماية IP
• متطلبات دورة التزاوج الميكانيكية
• أداء التدريع حيثما ينطبق ذلك
• إجراءات الاختبار الكهربائي
• إمكانية تتبع الدفعة ووثائق التفتيش
• اتساق تجميع الكابل وإنهائه

توفر هذه العوامل أساسًا أكثر اكتمالاً لتقييم الموصل الصناعي من سعر الوحدة وحده. بالنسبة لمشاريع تصنيع المعدات الأصلية والحجم، يمكن أن يؤثر الدعم الهندسي والقدرة على التخصيص وإمكانية تتبع الإنتاج واتساق التسليم أيضًا على إجمالي قيمة المشتريات.

الأسئلة المتداولة حول الموصلات الصناعية M12

ما هو الموصل الصناعي من سلسلة M12؟

الموصل الصناعي من سلسلة M12 عبارة عن موصل دائري مدمج بواجهة اسمية ملولبة مقاس 12 مم. يتم استخدامه على نطاق واسع لأجهزة الاستشعار الصناعية والمحركات ومعدات التشغيل الآلي وشبكات الاتصالات ووصلات الطاقة. تسمح التكوينات المختلفة للتشفير والدبوس لنفس منصة الموصل العام بخدمة تطبيقات مختلفة.

هل موصل M12 مقاوم للماء؟

يمكن لتكوينات M12 المناسبة تحقيق حماية IP67 عند التزاوج بشكل صحيح. وهذا يعني أن المنتج المحدد يمكن أن يوفر الحماية ضد دخول الغبار والغمر المؤقت في الماء في ظل ظروف اختبار محددة. يعتمد الأداء الفعلي على التزاوج الصحيح، ومكونات الختم، والتركيب، وتكوين المنتج.

ما هو الفرق بين موصلات A-code وD-code M12؟

تُستخدم موصلات A-code M12 بشكل شائع لأجهزة الاستشعار والمحركات وIO-Link وتطبيقات الإشارة العامة أو DC، بينما تم تصميم إصدارات D-code بشكل أساسي لتطبيقات Ethernet الصناعية. يمنع الترميز نوع الموصل الخاطئ من التزاوج عن طريق الخطأ.

هل يمكن لموصلات M12 حمل الطاقة والبيانات؟

نعم، اعتمادا على التكوين. يمكن لبعض ترتيبات الكود A أن تجمع بين وظائف الطاقة والإشارة، بينما يمكن للتطبيقات التي تتطلب طاقة أعلى واتصالات منفصلة للبيانات استخدام رموز M12 مختلفة للدوائر الخاصة بها.

كيف أختار موصل M12 الصحيح لجهازي؟

ابدأ بواجهة الجهاز وحدد الترميز المطلوب وعدد الدبوس والجهد والتيار وبروتوكول الاتصال والتدريع وتصنيف الحماية ونوع الكابل وطريقة الإنهاء. إذا كان الموصل مكونًا بديلاً، فيوصى أيضًا بمطابقة رقم الجزء الأصلي أو رسم الجهاز.

خاتمة

يوفر الموصل الصناعي من سلسلة M12 حل اتصال قياسي وقابل للتكيف لأنظمة التشغيل الآلي الحديثة. مجموعة خيارات الترميز وتكوينات الدبوس والتقييمات الكهربائية وخيارات التدريع وحماية IP67 تسمح لها بدعم كل شيء بدءًا من أجهزة الاستشعار وأجهزة IO-Link إلى Ethernet الصناعية وتطبيقات الطاقة ذات التيار العالي. بالنسبة لمصنعي المعدات الأصلية، ومتكاملي الأنظمة، والشركات المصنعة للمعدات الصناعية، يعد اختيار الموصل وفقًا للمواصفات الكهربائية والبيئية الكاملة أمرًا ضروريًا لأداء ميداني يمكن الاعتماد عليه. إذا كنت بحاجة إلى مساعدة في اختيار التكوين المناسب، أو مجموعة الكابلات المخصصة، أو حل الصوت لتطبيقك،اتصل بنالمناقشة متطلباتك مع فريق الهندسة والإنتاج في Reunion.
