ملخص المقال:الموصل سحب وسحب معدني من سلسلة Sيجمع بين البناء المدمج، وقفل الدفع والسحب الآمن، والتدريع الكامل لـ EMC، وتكوينات الاتصال المرنة للمعدات حيث تكون موثوقية الاتصال ومساحة التثبيت المحدودة مهمة. تم تطويره بواسطةجمع شمل، تم تصميم السلسلة للمعدات الطبية وأدوات الاختبار والقياس والتكنولوجيا القابلة للارتداء والأنظمة الإلكترونية المحمولة. مع أحجام الصدفة 0-2، وخيارات الاتصال المتعددة، وأكثر من 5000 دورة تزاوج، ونطاق درجة حرارة يصل إلى -45 درجة مئوية، فإنه يوفر توازنًا عمليًا بين التصغير والمتانة والأداء الكهربائي.
جدول المحتويات
- ما هو موصل الدفع والسحب المعدني من السلسلة S؟
- ما هي المزايا الرئيسية لسلسلة S؟
- ما هي المواصفات الفنية الرئيسية؟
- أين يتم استخدام موصل الدفع والسحب المعدني من السلسلة S؟
- كيف يجب على المهندسين اختيار الموصل الصحيح؟
- كيف يمكن تخصيص سلسلة S؟
- كيف تتحكم شركة Reunion في جودة المنتج؟
- الأسئلة المتداولة

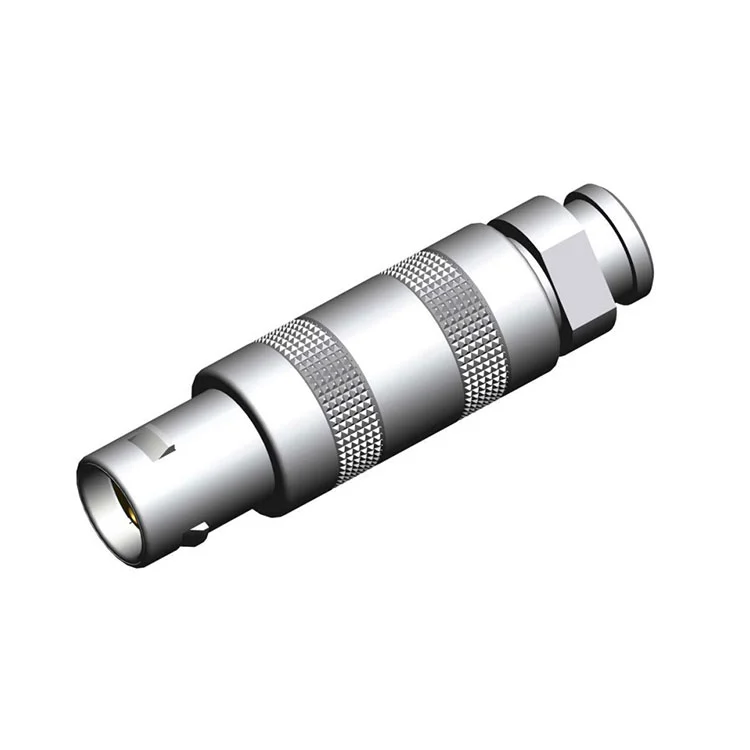

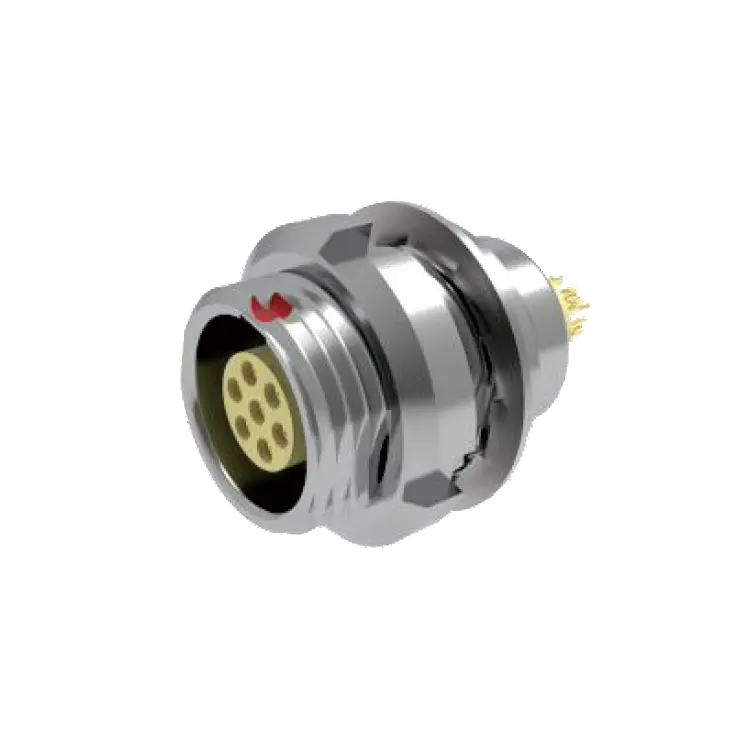

ما هو موصل الدفع والسحب المعدني من السلسلة S؟
الموصل سحب وسحب معدني من سلسلة Sعبارة عن موصل دائري مدمج تم تطويره للتطبيقات التي تتطلب توصيلات كهربائية موثوقة في مساحات التثبيت المحدودة. على عكس الموصلات الملولبة التقليدية، تسمح آلية الإغلاق الذاتي بالدفع والسحب بالتزاوج السريع وإلغاء التزاوج مع توفير ردود فعل ملموسة ومسموعة عند تشغيل الاتصال بشكل صحيح.
تضع Reunion سلسلة S في مكانها المناسب للمعدات المحمولة والمحدودة المساحة، حيث يؤثر حجم الموصل والموثوقية الميكانيكية والدرع وسهولة التشغيل على تصميم النظام. يوفر هيكلها المعدني قوة ميكانيكية ودرعًا كهرومغناطيسيًا بزاوية 360 درجة، بينما يساعد شكلها النحيف على تقليل النتوء من لوحة المعدات.
السلسلة متوفرة بأحجام متعددة للأغلفة وتكوينات الاتصال. اعتمادًا على التكوين، يمكن للمهندسين اختيار طرف اللحام أو PCB ليتوافق مع متطلبات التجميع المختلفة. هذه المرونة تجعل الموصل مناسبًا لكل من النماذج الأولية المدمجة والمعدات الاحترافية المنتجة بكميات كبيرة.
ما هي المزايا الرئيسية لسلسلة S؟
نادرًا ما يعتمد اختيار الموصل على مواصفات واحدة. بالنسبة للإلكترونيات المحمولة والمعدات الاحترافية، يحتاج المصممون عادةً إلى تحقيق التوازن بين مساحة التثبيت وأمان الاتصال وسلامة الإشارة والمتانة ومتطلبات التصنيع. تعالج السلسلة S هذه العوامل من خلال العديد من ميزات التصميم.
هيكل مدمج وخفيف الوزن
يقلل التصميم البسيط من كمية غلاف الموصل الذي يمتد إلى ما بعد سطح التثبيت. يعد هذا ذا قيمة خاصة في الأجهزة المحمولة والهيكل المدمج حيث يكون لكل ملليمتر من مساحة اللوحة أهمية كبيرة.
قفل سريع بالدفع والسحب
تدعم آلية الإغلاق الذاتي التشغيل السريع بيد واحدة. تساعد النقرة المسموعة والتعليقات اللمسية المشغلين على تحديد المشاركة الناجحة، وهو أمر مفيد بشكل خاص عندما يتعين تثبيت الموصلات في مواضع محصورة أو مقيدة بصريًا.
حماية EMC بزاوية 360 درجة
يوفر الغلاف المعدني بالكامل حماية كهرومغناطيسية مستمرة حول واجهة الاتصال. تشير المواصفات المنشورة إلى توهين يزيد عن 60 ديسيبل عند 100 ميجاهرتز، مما يجعل السلسلة مناسبة للمعدات التي يمكن أن يؤثر فيها التداخل الكهرومغناطيسي على الإشارات الحساسة.
متانة التزاوج العالية
تم تصميم السلسلة S للاتصال المتكرر وقطع الاتصال، مع متانة تقدر بأكثر من 5000 دورة تزاوج. يعد هذا أمرًا مهمًا لمعدات الاختبار والأدوات الطبية والأنظمة المحمولة التي تتم صيانتها أو إعادة تكوينها بشكل متكرر.
- تركيب لوحة منخفضة المستوى
- عملية الإغلاق الذاتي بالدفع والسحب
- غلاف معدني للحماية الكهرومغناطيسية
- أحجام الصدفة المتعددة وتكوينات الاتصال
- أكثر من 5000 دورة تزاوج
- خيارات درجة حرارة التشغيل من -45 درجة مئوية إلى +125 درجة مئوية
ما هي المواصفات الفنية الرئيسية؟
يعد فهم المواصفات الكهربائية والميكانيكية أمرًا ضروريًا قبل دمج موصل دائري في منتج جديد. تلخص المواصفات التالية التكوين المنشور لسلسلة S.
| المعلمة | مواصفات سلسلة S |
|---|---|
| مادة القشرة | النحاس، القياسية |
| مقاسات القشرة | 0، 1، و 2 |
| خيارات الاتصال | 2 إلى 6 دبابيس على التكوين المشار إليه؛ قد تتوفر خيارات ذات كثافة أعلى |
| التقييم الحالي | من 5 أمبير إلى 15 أمبير لكل جهة اتصال، اعتمادًا على مقياس الاتصال |
| تصنيف الجهد | 200 فولت إلى 500 فولت تيار متردد/تيار مستمر |
| دورات التزاوج | أكثر من 5000 عملية |
| نطاق درجة الحرارة | -45 درجة مئوية إلى +125 درجة مئوية |
| التدريع EMI | حماية معدنية 360 درجة؛ > توهين 60 ديسيبل عند 100 ميجاهرتز |
| حماية الدخول | معيار IP50 |
| مقاومة رذاذ الملح | أكثر من 72 ساعة |
| اتصل بالمقاومة | ≥5 مΩ الأولي |
| مقاومة العزل | ≥5000 MΩ عند 500 فولت تيار مستمر |
يجب دائمًا التحقق من التقييمات الفعلية وفقًا لتكوين الموصل المحدد وحجم الاتصال وطريقة الإنهاء وظروف التشغيل المقصودة قبل تأهيل المنتج النهائي.
أين يتم استخدام موصل الدفع والسحب المعدني من السلسلة S؟
إن الجمع بين الأبعاد المدمجة والقفل السريع والحماية والمتانة الميكانيكية يجعل السلسلة S مناسبة للمعدات التي تتطلب اتصالاً متكررًا مع الحفاظ على مساحة إجمالية صغيرة.
المعدات الطبية والتشخيصية
يمكن أن تستفيد أنظمة الموجات فوق الصوتية المحمولة وأجهزة مراقبة المرضى ومقاييس التأكسج النبضية ومعدات الجراحة الكهربائية وأدوات التشخيص من الموصلات المدمجة التي تظل آمنة أثناء حركة المعدات وصيانتها. تعتبر موثوقية الموصل مهمة بشكل خاص عندما يجب أن تظل الإشارات الكهربائية مستقرة أثناء الاستخدام المتكرر.
معدات الاختبار والقياس
غالبًا ما تتطلب أجهزة قياس الذبذبات المحمولة وأجهزة القياس المتعددة والمحللات المنطقية ومعدات المعايرة وأدوات الاختبار البيئي واجهات خارجية مدمجة. يمكن لآلية الدفع والسحب تبسيط تغييرات الاتصال المتكررة بينما يساعد الغلاف المعدني على حماية الإشارات الحساسة من التداخل الكهرومغناطيسي.
التكنولوجيا القابلة للارتداء والمحمولة
يمكن أن تواجه الهياكل الخارجية الصناعية وأنظمة المراقبة القابلة للارتداء والمعدات المثبتة على الرأس وغيرها من الأجهزة الإلكترونية المحمولة قيودًا صارمة على المساحة والوزن. يوفر الموصل الدائري الرفيع للمصممين خيارًا آخر عندما تكون الواجهات التقليدية الأكبر حجمًا غير مناسبة.
المعدات السمعية والبصرية المهنية
قد تتطلب المسجلات المحمولة وكاميرات البث وأجهزة الإرسال اللاسلكية والمعدات المهنية ذات الصلة موصلات يمكنها تحمل المعالجة المتكررة. يمكن لواجهة القفل السريع تحسين قابلية الاستخدام الميداني دون الاعتماد على عملية تزاوج طويلة.
كيف يجب على المهندسين اختيار الموصل الصحيح؟
يجب أن يبدأ اختيار الموصل بالمتطلبات الكهربائية والميكانيكية والبيئية والتركيبية الفعلية للمعدات بدلاً من مجرد اختيار أصغر طراز متاح.
- تحديد متطلبات الاتصال:حدد عدد دوائر الطاقة والإشارة اللازمة واترك مساحة كافية لتغييرات التصميم المستقبلية.
- التحقق من التقييمات الكهربائية:قارن جهد التشغيل والتيار مع القيم المقدرة للموصل، مع أخذ مقياس التلامس ودرجة الحرارة في الاعتبار.
- تقييم المساحة المتاحة:تأكد من حجم الغلاف، وفتحة اللوحة، وعمق الموصل، وتوجيه الكابل، والخلوص حول واجهة التزاوج.
- خذ بعين الاعتبار تكرار التزاوج:بالنسبة للمعدات التي يتم صيانتها بشكل متكرر، قم بإعطاء الأولوية للموصلات المصممة لدورات التزاوج المتكررة.
- مراجعة الظروف البيئية:يمكن أن تؤثر درجة الحرارة والاهتزاز والصدمة والرطوبة والتآكل والتداخل الكهرومغناطيسي على اختيار الموصل.
- تحديد طريقة الإنهاء:قرر ما إذا كانت نهاية تجميع اللحام أو ثنائي الفينيل متعدد الكلور أو الكابلات تتوافق بشكل أفضل مع عملية التصنيع.
بالنسبة لمشروعات OEM، من المفيد أيضًا تقييم الموصل مع مجموعة الكابلات والغطاء الخلفي وتخفيف الضغط وهيكل اللوحة ونظام الأسلاك. يقلل هذا الأسلوب من مشكلات التكامل أثناء مراحل الإنتاج اللاحقة.
كيف يمكن تخصيص سلسلة S؟
غالبًا ما تتطلب منصات المعدات المختلفة تكوينات موصلات مختلفة. توفر Reunion خيارات التخصيص التي تسمح بتكييف السلسلة S مع المتطلبات الميكانيكية وتجميع الكابلات المحددة.
| منطقة التخصيص | الخيارات المتاحة |
|---|---|
| تشطيب الصدفة/اللون | ألوان فضية أو سوداء أو RAL محددة |
| تصفيح الاتصال | خيارات الذهب أو الفضة أو القصدير |
| مقياس الكابل | 32AWG إلى 20AWG |
| مواد السترة | PVC، PUR، السيليكون، أو PTFE |
| وضع العلامات بالليزر | الشعار أو رقم القطعة أو الرمز الشريطي أو أي تعريف آخر |
| التعبئة والتغليف | أنابيب مضادة للكهرباء الساكنة، وأشرطة وبكرات، ووضع علامات مخصصة |
يمكن أيضًا توفير مجموعات الكابلات المخصصة بأطوال ومقاييس وتكوينات درع محددة وأحذية لتخفيف الضغط. يمكن أن يؤدي ذلك إلى تبسيط عملية الشراء من خلال السماح لمصنعي المعدات الأصلية (OEM) بمصدر الموصل ومجموعة الكابلات الجاهزة للتثبيت كمكون واحد متكامل.
كيف تتحكم شركة Reunion في جودة المنتج؟
بالنسبة للموصلات الاحترافية، فإن التصنيع المتسق لا يقل أهمية عن تصميم المنتج الأساسي. تذكر شركة Reunion أن عملية الإنتاج الخاصة بها تغطي الآلات الدقيقة، ومعالجة الأسطح، وختم التلامس والطلاء، وقولبة الإدخال، والتجميع، والاختبار الكهربائي، والاختبار الميكانيكي، والتعبئة.
يتم التحكم في أبعاد الإنتاج الحرجة من خلال الآلات الدقيقة ومراقبة العمليات. تخضع المنتجات النهائية للفحص الكهربائي والميكانيكي، بما في ذلك مقاومة التلامس، ومقاومة العزل، وتحمل العزل الكهربائي، والاستمرارية، وقوة التزاوج، والفحوصات البصرية.
وفقًا لمعلومات المنتج، يتضمن نظام الجودة في Reunion ISO 9001:2015، وISO 14001:2015، وISO 13485:2016، وحالة الاعتراف بـ UL، والامتثال لـ RoHS. تذكر الشركة أيضًا أن موصلات السلسلة S تخضع لاختبارات كهربائية وميكانيكية بنسبة 100% قبل الشحن.
بالنسبة لمشتري OEM، يمكن أن يكون هذا المزيج من التحكم في التصنيع والاختبار والتتبع ودعم التخصيص ذا قيمة عندما يؤثر أداء الموصل بشكل مباشر على موثوقية المنتج النهائي.
الأسئلة المتداولة
ما الذي يجعل سلسلة S مختلفة عن الموصل الملولب التقليدي؟
والفرق الرئيسي هو آلية الإغلاق الذاتي بالدفع والسحب. فهو يسمح للمشغل بتزاوج الموصل وتحريره بسرعة دون تدوير صامولة التوصيل، مما يجعله ملائمًا بشكل خاص للمعدات المحمولة، وحالات التزاوج الأعمى، والتطبيقات التي تتطلب تغييرات متكررة في الاتصال.
كم عدد دورات التزاوج التي يمكن أن تدعمها سلسلة S؟
تشير المواصفات المنشورة إلى أكثر من 5000 عملية تزاوج. يمكن أن يعتمد عمر الخدمة الفعلي على تكوين الموصل، وبيئة التشغيل، وظروف التزاوج، وممارسات الصيانة.
هل السلسلة S مناسبة للمعدات الطبية؟
نعم. تم تصميم السلسلة لمعدات التشخيص والعلاج الطبي، وتذكر شركة Reunion أن نظام الجودة الخاص بها يتضمن ISO 13485:2016. ومع ذلك، يظل الجهاز الطبي النهائي مسؤولاً عن متطلباته التنظيمية ومتطلبات السلامة المعمول بها.
هل يمكن لشركة Reunion توفير مجموعات الكابلات المخصصة؟
نعم. يمكن تخصيص مجموعات الكابلات حسب نوع الكابل، وقياسه، وطوله، ودرعه، ومواد التغليف، وتصميم تخفيف الضغط. تشمل الخيارات مواد الكابلات PVC، وPUR، والسيليكون، وPTFE، بمقاييس تتراوح من 32AWG إلى 20AWG.
ما هو نطاق درجة الحرارة المتاحة؟
النطاق القياسي المنشور هو -45 درجة مئوية إلى +125 درجة مئوية. يجب على المهندسين التأكد من تصنيف درجة الحرارة للموصل الدقيق وتكوين جهة الاتصال والكابل والتجميع قبل استخدامه في تطبيقات درجات الحرارة القصوى.
هل يمكن تخصيص الموصل بشعار الشركة أو رقم الجزء؟
نعم. تسرد شركة Reunion النقش بالليزر كخيار تخصيص، مما يسمح للعملاء بوضع علامة على الغلاف بشعار أو رقم الجزء أو الرمز الشريطي أو معلومات تعريف أخرى.
خاتمة
تم تصميم موصل الدفع والسحب المعدني من السلسلة S للمهندسين الذين يحتاجون إلى حل اتصال مدمج وآمن ومتين دون التضحية بالحماية أو إمكانية الخدمة. إن آلية القفل بالدفع والسحب، والهيكل المعدني، وأحجام الصدفة المتعددة، وخيارات الإنهاء المرنة، وأكثر من 5000 دورة تزاوج تجعلها مناسبة تمامًا للمعدات الطبية، وأدوات الاختبار، والإلكترونيات المحمولة، والأنظمة القابلة للارتداء، والتطبيقات السمعية والبصرية الاحترافية. إذا كنت تقوم بتطوير منتج جديد أو تبحث عن موصل بديل موثوق به، فتفضل بزيارة صفحة منتج سلسلة S من Reunion لمراجعة التكوينات المتاحة وخيارات الاتصال. للحصول على المواصفات المخصصة، أو تجميعات الكابلات، أو متطلبات OEM، أو شراء كميات كبيرة،اتصل بنالمناقشة طلبك مع فريق ريونيون الهندسي وطلب الحل المناسب.
