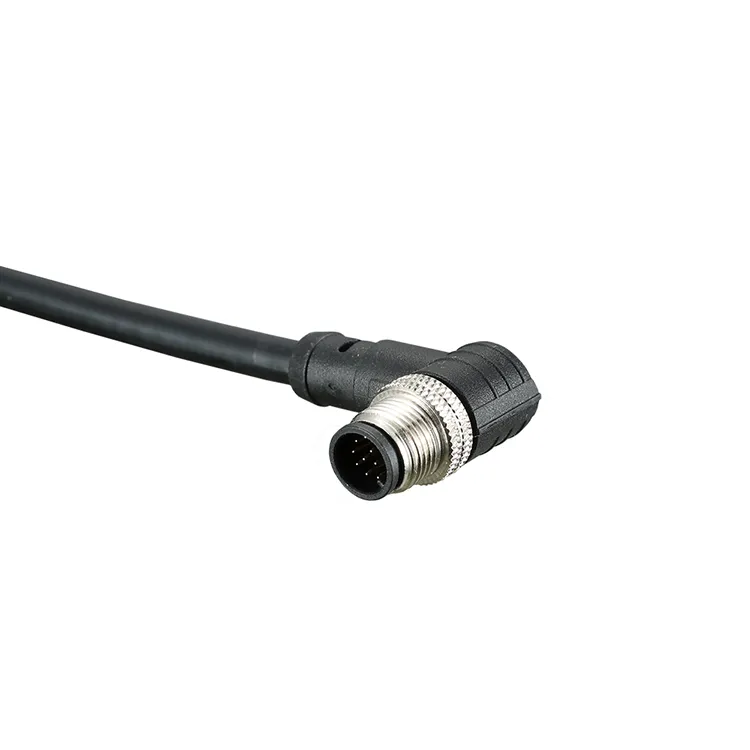

جمع شمليسلمموصل مقاوم للماء الصناعي من سلسلة M12للمصنعين الذين يبحثون عن توصيلات كهربائية يمكن الاعتماد عليها في البيئات الصناعية الصعبة. تم تصميم سلسلة الموصلات هذه لأنظمة التشغيل الآلي والاستشعار والتحكم المتوافقة، وهي توفر مزيجًا عمليًا من التثبيت المدمج والاقتران الملولب الآمن وحماية البيئة المعتمدة على النموذج لدعم التشغيل المستقر للمعدات.
ملخص المقال:يؤثر الاتصال الصناعي على مدة تشغيل الماكينة ودقة الإشارة وتكاليف الصيانة. يتم استخدام الموصل الصناعي المقاوم للماء من سلسلة M12 على نطاق واسع لتوصيل أجهزة الاستشعار والمحركات ووحدات التحكم ومعدات الاتصالات الصناعية. إن فهم ترميز الموصل وتكوين جهات الاتصال وحماية الدخول وبناء الكابلات والتقييمات الكهربائية يساعد المهندسين على اختيار الحل المناسب. تستكشف هذه المقالة مبادئ التشغيل والمواصفات الأساسية وتطبيقات الصناعة وممارسات التثبيت واعتبارات الشراء التي تساعد الشركات على اتخاذ قرارات مستنيرة بشأن الموصل.
2. ما الذي يجعل موصل M12 مختلفًا؟
3. ما هي ميزات التصميم التي توفر فوائد عملية؟
4. ما هي المواصفات الفنية التي يجب عليك تقييمها؟
5. ما هي الصناعات التي تستفيد من موصلات M12؟
6. كيف يجب على المشترين تقييم مورد موصل M12؟
7. ما هي الممارسات التي تساعد على إطالة عمر خدمة الموصل؟
تعتمد المعدات الصناعية الحديثة على النقل الدقيق للطاقة الكهربائية والإشارات بين المكونات المترابطة. تقوم المستشعرات بجمع بيانات التشغيل، وتقوم المحركات بتنفيذ الأوامر، وتقوم وحدات التحكم بتنسيق حركات الماكينة. يساهم كل اتصال داخل هذا النظام في الأداء العام.
يمكن أن يؤدي الموصل الذي ينحل تحت الاهتزاز، أو يسمح للرطوبة بالوصول إلى نقاط الاتصال الكهربائية، أو يفشل في الحفاظ على اتصال ثابت إلى مقاطعة الإنتاج وتعقيد عملية استكشاف الأخطاء وإصلاحها. في التصنيع الآلي، حتى مشكلة الاتصال البسيطة قد تؤدي إلى توقف غير متوقع، أو صيانة متكررة، أو قراءات غير دقيقة للمستشعر.
لذلك يجب أن تستوفي الوصلات الصناعية عدة متطلبات في نفس الوقت:
يلبي تنسيق الموصل M12 العديد من هذه الاحتياجات من خلال تصميم دائري مدمج ونظام اقتران ملولب. عند اختيار النموذج الصحيح للتطبيق، يمكن أن يساعد المهندسين في بناء أنظمة أسلاك صناعية منظمة وقابلة للصيانة ويمكن الاعتماد عليها.
يشير تعيين M12 إلى واجهة موصل مع أداة توصيل ملولبة اسمية مقاس 12 مم. أبعادها المدمجة تجعلها مفيدة بشكل خاص للأجهزة والآلات الميدانية حيث تكون مساحة التثبيت محدودة ولكن الاتصال الكهربائي الآمن يظل ضروريًا.
على عكس الموصل الذي تم اختياره فقط لمظهره المادي، يجب تقييم منتج M12 وفقًا لتكوينه الكامل. يمكن أن تحتوي النماذج المختلفة على أعداد مختلفة من المسامير، وترتيبات الترميز، وتعيينات الاتصال، وأنواع الكابلات، وتقييمات الأداء الكهربائي.
اعتمادًا على المنتج المحدد، قد تتضمن التكوينات المتوفرة موصلات مستقيمة، وموصلات ذات زاوية قائمة، ومقابس مثبتة على الكابل، ومآخذ مثبتة على اللوحة. قد يناسب التصميم المستقيم نقاط التثبيت التي يمكن الوصول إليها، بينما يمكن أن يساعد التصميم ذو الزاوية اليمنى في إدارة خلوص الكابلات في الأماكن الضيقة.
بعض تكوينات M12 مخصصة لإشارات المستشعر والمشغل، بينما تدعم أنظمة التشفير الأخرى تطبيقات صناعية أو طاقة معينة. لا ينبغي التعامل مع هذه المتغيرات على أنها قابلة للتبديل. يجب على المهندسين التحقق من ترتيب الدبوس والتشفير والجهد والتيار ومتطلبات الواجهة قبل توصيل المعدات.
تستخدم موصلات M12 المقاومة للماء ترتيبات مناسبة للسكن والختم وإدخال الكابلات للحد من دخول الملوثات الخارجية. يختلف مستوى الحماية حسب الطراز وحالة التثبيت. على سبيل المثال، تم تصميم مجموعة ذات تصنيف IP67 للحماية من الغبار والغمر المؤقت في ظل ظروف اختبار محددة، بشرط أن يتم تجميعها بشكل صحيح واستخدامها على النحو المحدد.
للحصول على التكوينات الخاصة بالمنتج والخيارات المتاحة، راجع صفحة المنتج الخاصة بالموصل الصناعي المقاوم للمياه من سلسلة Reunion M12.
غالبًا ما تحتوي الآلات الصناعية على العديد من أجهزة الاستشعار ومكونات التحكم ضمن نطاق محدود. يوفر عامل الشكل M12 واجهة اتصال مدمجة يمكن أن تساعد في تبسيط تخطيطات الأسلاك وتقليل مساحة التثبيت غير الضرورية.
يمكن أن يكون هذا مفيدًا بشكل خاص في أنظمة النقل، والمعدات الروبوتية، وآلات التعبئة والتغليف، ومنشآت الأتمتة الموزعة حيث ترتبط أجهزة ميدانية متعددة ببنية تحكم مشتركة.
يساعد الاتصال الملولب في الحفاظ على واجهة التزاوج أثناء تشغيل المعدات العادية. بالمقارنة مع التوصيل غير المؤمن بشكل كافٍ، يمكن أن تقلل أداة التوصيل الملولبة المجمعة بشكل صحيح من الانفصال العرضي الناتج عن الحركة الروتينية والاهتزاز.
ومع ذلك، يجب دائمًا تشديد الاتصال وفقًا لتعليمات الشركة المصنعة. يمكن أن يؤدي التشديد المفرط إلى إتلاف الموصل، بينما قد يؤدي التشديد غير الكافي إلى الإضرار بالأمان الميكانيكي أو أداء الختم.
يمكن أن تساعد مكونات الختم المناسبة في حماية نقاط الاتصال الكهربائية من الغبار والرطوبة. يعد هذا أمرًا مهمًا بالنسبة للمعدات التي تم تركيبها بالقرب من عمليات الإنتاج ومناطق التنظيف والآلات الخارجية والمواقع الأخرى التي يُتوقع فيها التعرض للبيئة.
تعتمد الحماية على التجميع الكامل، بما في ذلك واجهة التزاوج، ومدخل الكابل، وترتيب التركيب، وحالة الأختام. يجب تحديد الموصل وفقًا لبيئة التشغيل الفعلية بدلاً من كلمة "مقاوم للماء" وحدها.
تسمح مواد الكابلات وترتيبات الاتصال المختلفة بمطابقة موصل M12 مع متطلبات المعدات المحددة. اعتمادًا على الطراز، قد يحتاج المشترون إلى تقييم مرونة الكابل، ومقاومة التآكل، وحجم الموصل، والتدريع، وطلاء التلامس، واتجاه التثبيت.
يمكن أن يؤدي استخدام واجهات الموصل القياسية المتوافقة إلى جعل عملية استبدال المكونات وعزل الأخطاء أكثر وضوحًا. يمكن للفنيين تحديد نقاط الاتصال بسهولة أكبر، بشرط الحفاظ على وثائق الأسلاك وتعيينات الدبوس وأرقام الأجزاء البديلة بدقة.
إن اختيار الموصل حسب المظهر أو حجم الخيط وحده لا يكفي. يجب على فريق الشراء مقارنة المواصفات المنشورة من قبل الشركة المصنعة مع المتطلبات الكهربائية والميكانيكية والبيئية للتطبيق المستهدف.
يوضح الجدول التالي المعلمات الرئيسية التي يجب تقييمها عند مراجعة موصل مقاوم للماء M12. يجب تأكيد القيم الفعلية مقابل ورقة البيانات الحالية للنموذج المحدد.
| مواصفة | ما يجب التحقق منه | لماذا يهم؟ |
|---|---|---|
| واجهة الموصل | تصميم اقتران وتزاوج ملولب M12 | يضمن التوافق الميكانيكي مع المعدات. |
| تكوين دبوس | عدد جهات الاتصال وتعيين الدبوس | يدعم الأسلاك الصحيحة ونقل الإشارات. |
| الترميز | مرمز A، أو D، أو X، أو أي نوع آخر محدد | يساعد في تحديد الواجهة المقصودة ومنع الاتصالات غير المتوافقة. |
| الجهد المقنن | جهد التشغيل المحدد من قبل الشركة المصنعة | يجب أن يتوافق مع النظام الكهربائي ومتطلبات السلامة المعمول بها. |
| التصنيف الحالي | التصنيف الحالي للتكوين المحدد | يساعد على منع التشغيل خارج الحدود الكهربائية للموصل. |
| حماية الدخول | تصنيف IP المطلوب وشروط التجميع | يحدد مدى الملاءمة للتعرض المتوقع للغبار والرطوبة. |
| درجة حرارة التشغيل | درجات الحرارة الدنيا والقصوى المحددة | يساعد في الحفاظ على الأداء في ظل الظروف المحيطة المتغيرة. |
| مواد الاتصال | المواد الأساسية وطلاء الاتصال | يؤثر على أداء التلامس الكهربائي ومقاومته للتآكل أو التآكل. |
| بناء الكابلات | حجم الموصل، مادة الغلاف، الطول، والتدريع | يدعم التثبيت والمرونة والمتطلبات البيئية. |
| المتانة الميكانيكية | تصنيف دورة التزاوج ومتطلبات الاقتران | يساعد في تقييم مدى ملاءمتها للصيانة والاتصال المتكرر. |
ملحوظة اختيارية مهمة:لا تفترض أن كل موصل في سلسلة M12 يدعم نفس الجهد أو التيار أو عدد الدبوس أو التشفير أو نطاق درجة الحرارة أو تصنيف IP. على سبيل المثال، قد يكون لموصل مستشعر رباعي الأطراف وموصل بيانات عالي السرعة متطلبات كهربائية مختلفة إلى حد كبير على الرغم من مشاركة التعيين M12.
قبل الطلب، اطلب رقم الجزء الدقيق ورسم الأبعاد ومخطط الأسلاك وبيانات الاختبار المعمول بها. تسهل هذه المستندات التأكد من أن الموصل يلبي متطلبات النظام.
تعتمد خطوط الإنتاج الآلي على أجهزة الاستشعار والمحركات ووحدات التحكم الموزعة لمراقبة المعدات وتنسيق عمليات الماكينة. توفر موصلات M12 المناسبة نقاط اتصال عملية للأجهزة الميدانية وتساعد في تنظيم أسلاك الماكينة.
قد تحتوي الخلايا الروبوتية ومعدات التعبئة والتغليف على مجموعات متحركة، وحوامل استشعار مدمجة، ومساحة محدودة لتوجيه الكابلات. يمكن أن يساعد توفر اتجاهات الموصلات المختلفة وتكوينات الكابلات المهندسين على تصميم اتصالات يسهل الوصول إليها. لا تزال التطبيقات الديناميكية تتطلب تجميعات الكابلات والموصلات المُصنفة وفقًا للحركة الفعلية وظروف الانحناء.
يتم استخدام متغيرات ترميز M12 المتوافقة في تطبيقات الشبكات الصناعية المحددة. يعتمد النموذج الصحيح على معيار الاتصال، ومعدل البيانات المطلوبة، وتعيين الدبوس، وترتيب التدريع، وواجهة معدات الشبكة.
يمكن لأجهزة الاستشعار وأجهزة المراقبة الخارجية أن تواجه المطر والغبار وتغيرات درجات الحرارة والضغوط البيئية الأخرى. يمكن أن يساعد موصل M12 ذو التصنيف المناسب في حماية الواجهة الكهربائية عند تركيب المجموعة الكاملة وفقًا لمواصفاتها.
تستخدم أنظمة النقل والمركبات الصناعية المختارة موصلات دائرية لربط أجهزة الاستشعار وأجهزة التحكم. بالنسبة لهذه التطبيقات، يجب على المصممين مراعاة الاهتزاز وحركة الكابلات وتقلبات درجات الحرارة والتعرض للسوائل وأي متطلبات تأهيل خاصة بالصناعة.
في جميع هذه القطاعات، أفضل موصل هو الذي يتوافق مع ظروف التشغيل الفعلية، وليس بالضرورة النموذج ذو أعلى تصنيف اسمي أو أقل سعر شراء.
يؤثر اختيار الموردين على أكثر من تكلفة الشراء الأولية. يمكن أن يؤثر اتساق المنتج والدعم الفني والتوثيق وتخطيط الإنتاج والاتصالات على الجداول الزمنية للمشروع والصيانة طويلة المدى.
عند تقييم مورد مثل Reunion، يجب على فرق الشراء مراعاة النقاط التالية والتأكد من الخدمات التي تنطبق على تكوين المنتج المطلوب.
بالنسبة لمشاريع المشتريات الأكبر حجمًا، يجب على المشترين أيضًا إنشاء عملية موافقة على العينات والمواصفات قبل الطلب بكميات كبيرة. يساعد توثيق رقم الجزء المعتمد والمراجعة على تقليل مخاطر استلام موصل يختلف عن التكوين الذي تم اختباره.
لمراجعة معلومات المنتج المتوفرة، تفضل بزيارة صفحة الموصل الصناعي المقاوم للمياه في Reunion وأبلغ المورد بمتطلباتك الفنية مباشرةً.
التثبيت السليم ضروري للحفاظ على الاستقرار الكهربائي وحماية البيئة. حتى الموصل عالي الجودة يمكن أن يفشل قبل الأوان في حالة تلف جهات الاتصال أو الخيوط أو الكابلات أو الأختام أثناء التجميع أو التشغيل.
يجب أن يعكس تكرار الفحص مدى خطورة بيئة التشغيل. قد تتطلب الموصلات المعرضة للغسيل المتكرر أو المواد الكيميائية أو الاهتزازات القوية أو الحركة المستمرة اهتمامًا إضافيًا. اتبع دائمًا تعليمات الشركة المصنعة وخطة صيانة المعدات.
والغرض الأساسي منه هو توفير اتصال كهربائي مدمج للأجهزة الصناعية المتوافقة، بما في ذلك أجهزة الاستشعار والمحركات ومعدات التحكم وأنظمة الاتصالات المحددة. اعتمادًا على الطراز، يساعد الختم البيئي على حماية الاتصال من الغبار والرطوبة.
لا. تختلف تقييمات الحماية حسب الطراز وتصميم التجميع. يجب على المشترين التحقق من ورقة بيانات المنتج الدقيقة والتأكد مما إذا كان التصنيف ينطبق على موصل متزاوج، أو موصل غير مرتبط، أو حالة تثبيت معينة.
تستخدم الموصلات ذات التشفير A وD ترتيبات مفاتيح واتصالات مختلفة لتطبيقات مقصودة مختلفة. تُستخدم المتغيرات ذات الترميز A بشكل شائع لأجهزة الاستشعار والمشغلات، بينما ترتبط المتغيرات ذات الترميز D ببعض تطبيقات Ethernet الصناعية. يجب التحقق من التوافق الفعلي وفقًا للبروتوكول ذي الصلة، وتعيين الدبوس، ووثائق المعدات.
نعم، بشرط أن يكون الموصل المحدد ومجموعة الكابلات الكاملة مصنفة وفقًا للظروف الخارجية المتوقعة. يجب على المشترين تقييم حماية الدخول، ونطاق درجة الحرارة، والتعرض للأشعة فوق البنفسجية، ومخاطر التآكل، ومتانة سترة الكابل، وترتيبات التثبيت قبل التثبيت.
ابدأ بتحديد واجهة التزاوج، والترميز، وعدد الدبوس، والتقييمات الكهربائية، ومتطلبات الاتصال، ومواصفات الكابل، والظروف البيئية. قارن هذه المتطلبات بورقة بيانات الشركة المصنعة واطلب التأكيد الفني في حالة عدم التأكد من وجود أي معلمة.
قم بتضمين نوع الموصل المطلوب، والواجهة المذكرة أو المؤنثة، والترميز، وعدد الدبوس، وطول الكابل، وحجم الموصل، ومتطلبات الجهد والتيار، وتصنيف الحماية، والكمية المقدرة، وأي رسومات أو صور فوتوغرافية متاحة. تساعد المواصفات الواضحة المورد على تقييم التوافق وتقديم عرض أسعار أكثر ملاءمة.
يوفر الموصل الصناعي المقاوم للماء من سلسلة M12 خيار اتصال متعدد الاستخدامات للأتمتة الحديثة والاستشعار الصناعي والآلات وأنظمة الاتصالات المحددة. يمكن لشكله المدمج وقارنته الملولبة أن تدعم الأسلاك المنظمة والاتصالات الآمنة، في حين تساعد تكوينات الختم والكابلات المناسبة في التعامل مع بيئات التشغيل الصعبة.
يعتمد الاختيار الناجح على أكثر من واجهة M12 نفسها. يجب التحقق من التصنيفات الكهربائية، والترميز، وتعيين الدبوس، وحماية البيئة، وبناء الكابلات، ومتطلبات التثبيت مقابل التطبيق المقصود. يمكن أن تؤدي المراجعة الدقيقة للمواصفات إلى تقليل مشكلات التوافق وتحسين كفاءة الصيانة ودعم تشغيل المعدات بشكل أكثر موثوقية.
تقدم Reunion حل الموصل الصناعي المقاوم للماء من سلسلة M12 للشركات التي تقوم بتقييم مكونات الاتصال الصناعي. سواء كنت تقوم بتطوير آلات جديدة، أو الحصول على قطع غيار، أو تخطط لتوصيل كابل مخصص، قم بمراجعة تفاصيل المنتج وإعداد متطلبات التطبيق الخاصة بك قبل الشراء.اتصل بنالمناقشة مواصفات الموصل الخاص بك، وتأكيد توافق المنتج، وطلب عرض أسعار مخصص لمشروعك.
